Игорь Афанасьев - Большой космический клуб. Часть 1

Декабрь 1953 г. — в ОКБ-1 готовится проект Постановления СМ СССР о создании МБР 7Р (позже Р-7). В его тексте уже предлагалось применить ракету 7Р для запусков ИСЗ и КА к другим планетам (в жестко централизованной плановой системе главное для инициации проекта — «раскрутить маховик сверху»).

5 и 30 января, 2 февраля 1954 г. прошли совещания Главных конструкторов [12] Участвовали С.П.Королёв, В.П.Глушко, В.И.Кузнецов, НА.Пилюгин, В.П.Бармин, Б.М.Коноплев, В.П.Мишин, К.Д.Бушуев, М.И.Борисенко, С.С.Крюков. , на которых были сформулированы технические требования на МБР 7Р, согласованы основные тактико-технические характеристики (ТТХ) и этапы отработки

Наконец, решающий организационный момент: 20 мая 1954 г. вышло Постановление ЦК КПСС и СМ СССР № 956-408сс о разработке, изготовлении и испытаниях МБРР-7(8К71).

Конструктивно-компоновочная схема ракеты (основные проектанты от ОКБ-1 П.И.Ермолаев и Е.Ф.Рязанов) — двухступенчатая «пакетная» (с продольным делением ступеней). Основными аргументами в пользу именно такой схемы являлись: запуск всех двигателей в «идеальных» условиях на стартовой позиции, относительная простота проектной оптимизации размеров ступеней, в т. ч. с учетом транспортировки их железнодорожным транспортом, и, как потом выяснилось, возможность — путем добавления новых верхних ступеней — создания целой гаммы носителей для решения существенно разных задач.

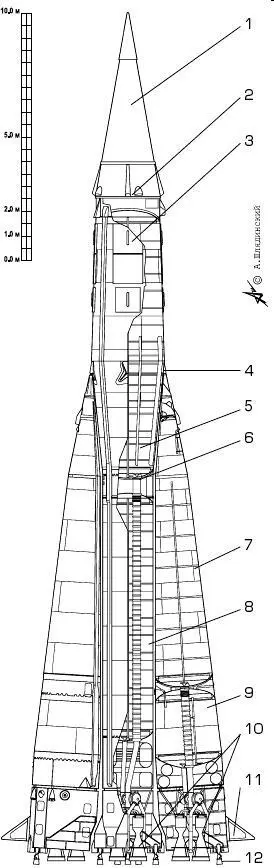

Внешний вид ракеты к этому времени заметно изменился. В процессе оптимизации аэродинамической и силовой схемы она приобрела знакомые ныне очертания с центральным блоком (ЦБ) «А», похожим на гигантское «веретено», и четырьмя коническими боковыми блоками «Б», «В», «Г» и «Д». Основные компоненты топлива — керосин Т-1 (горючее) и жидкий кислород (окислитель) — располагались, соответственно, в нижнем и верхнем баках каждого блока. Вспомогательные компоненты — жидкий азот для наддува баков и перекись водорода для привода турбонасосного агрегата (ТНА) — размещались в торовых баках непосредственно над рамой двигателя.

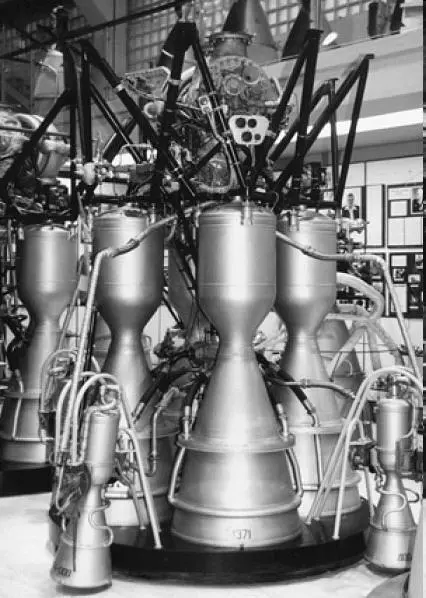

Первая ступень (четыре боковых блока) оснащена жидкостными ракетными двигателями (ЖРД) РД-107 (четыре основные и две рулевые камеры, питаемые общим ТНА на каждом блоке). На второй ступени стоит ЖРД РД-108 (четыре основные и четыре рулевые камеры, питаемые общим ТНА). Двигатели РД-107 и РД-108 созданы в ОКБ-456 (руководитель В.П.Глушко), первые варианты рулевых камер к ним — в ОКБ-1 (руководитель разработки М.В.Мельников).

Передача усилий от боковых блоков на центральный осуществляется через силовой пояс с четырьмя башмаками, в пазы которых входят оголовки «боковушек». Эти четыре силовых узла одновременно служат опорными точками для собранной и установленной на старте ракеты.

Внизу, на стыке топливных и двигательных отсеков, имеются поперечные стяжки. При разделении ступеней маршевые двигатели боковых блоков переводятся в режим пониженной тяги, управляющие камеры выключаются, а нижние поперечные стяжки «пакета» разрываются пирозарядами. Тяга двигателей «боковушек» создает момент относительно опорных узлов. «Пакет» раскрывается, блок «А» уходит вперед. Как только сферические оголовки боковых блоков выйдут из башмаков и освободят имеющиеся там электроконтакты, вскрываются сопловые крышки в верхней части «боковушек», и остаточное давление наддува баков кислорода стравливается, создавая при этом небольшую тягу. Боковые блоки разворачиваются и отводятся на безопасное расстояние.

Система управления (СУ) — комбинированная: инерциальная с радиокоррекцией бокового отклонения и дальности полета. В НИИ-885 «инерциалка» создана под руководством Н.А.Пилюгина, система радиоуправления — М.С.Рязанского. Командные приборы разработаны в НИИ-944 (В.И.Кузнецов).
