Запасы и уровни отражают хронологию изменений потоков в системе.

Уровни меняются во времени в результате работы потоков. Потоки могут быть входящими (увеличивающими уровень) или исходящими (понижающими уровень). Рождаемость и смертность, закупки и продажи, рост и разложение, вложение денег в банк и отзыв вклада, ряд успехов и череда неудач — все это потоки. А запас или уровень отображают собой хронологию изменений этих потоков в системе.

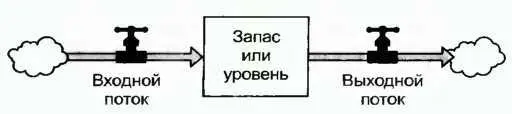

Рис. 1. Как читать потоковые диаграммы. В этой книге запасы или уровни изображаются прямоугольниками, а потоки — «трубопроводами» со стрелками, ведущими к прямоугольнику или из него. На каждом трубопроводе изображен «вентиль», который можно либо открывать больше или меньше, регулируя поток, либо держать в полностью открытом или полностью закрытом состоянии. «Облака» в начале и конце схемы символизируют источник и сток соответствующего потока, их физический смысл нам не важен

Залежи полезных ископаемых — пример запаса. Из него исходит поток руды, получаемой в результате разработки месторождения. Поток, пополняющий запасы руды в месторождении, пренебрежимо мал, поскольку накопление ископаемых требует многих миллионов лет. Схема на рис. 2 учитывает это, в ней входного потока уже нет. Абсолютно все системные диаграммы и схемы используют упрощенное представление реального мира.

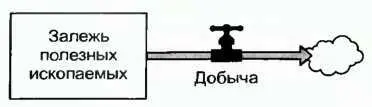

Рис. 2. Месторождение постепенно истощается в результате добычи полезных ископаемых

Вода в водохранилище тоже представляет собой запас и характеризуется уровнем. Он поднимается в результате дождей и за счет стока рек, понижается из-за испарения воды с поверхности и из-за водосброса через плотину.

Рис. 3. Уровень воды в водохранилище с несколькими входными и выходными потоками

Количество древесинв 1в лесу — это тоже запас. Входной поток — это рост дереввев. Вв 1ходные потоки — гибелв деревьев в резулвтате естественных причин и рубок, которые производят лесозаготовители. Срубленные дереввя становятся другим запасом, например, стройматериалами на лесопилке. В свою очередв, из него исходит поток пиломатериалов, проданнв!х потребителям.

Рис. 4. Запас древесины в лесу и связанный с ним запас пиломатериалов

Если вы понимаете динамику запасов и потоков — то есть их поведение во времени — тогда вы имеете достаточное представление о поведении сложных систем. Если в детстве вы решали математические задачи про воду, втекающую и вытекающую из бассейна или ванны, значит, понимание динамики запасов и потоков у вас уже есть.

Рис. 5. Простейшая схема ванны: один запас, один входной и один выходной потоки

Представьте себе ванну, наполненную водой. Сливное отверстие заткнуто, оба крана закрыты. Скучная, статичная, неизменная система. А теперь мысленно откройте сливное отверстие. Разумеется, вода начнет вытекать из ванны. Уровень начнет понижаться, пока не станет нулевым, когда ванна опустеет.

Рис. 6. Изменение объема воды в ванне при открытом сливе

Теперь снова представьте себе ванну, полную воды, снова откройте слив, но на этот раз в тот момент, когда ванна уже опустеет наполовину, откройте краны, чтобы количество поступающей воды было равно количеству вытекающей. Что произойдет дальше?

Количество воды в ванне стабилизируется на уровне, который был в тот момент, когда входной поток сравнялся с выходным. Установится динамическое равновесие, при котором уровень не меняется, хотя вода непрерывно течет, поступая в ванну и вытекая из нее через сливное отверстие.
