А между тем есть простой и, казалось бы, доступный для любого жителя сельской местности и владельца загородной недвижимости выход из ситуации, которым с удовольствием поделюсь с читателями.

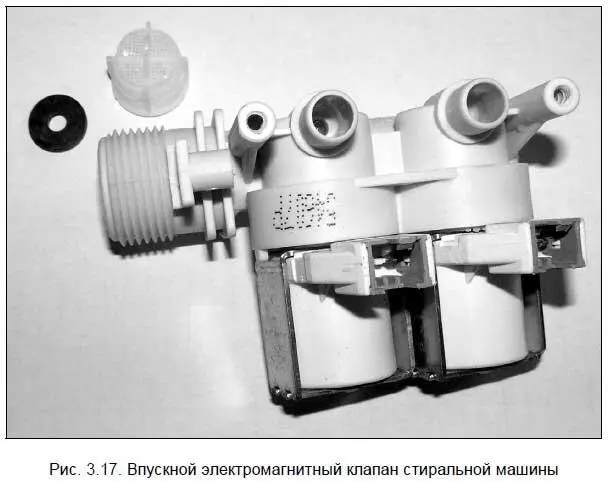

Почти все стиральные машины (далее — СМ), вне зависимости от фирм-изготовителей и лейблов, имеют одинаковый принцип работы. У всех на входе стоят один или несколько электромагнитных клапанов (рис. 3.17), питающихся переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации. Столь хитрые слова не должны пугать обывателя, поскольку переделка стиральной машины в данной части «проще пареной репы».

Чтобы улучшить прохождение воды, нужно вынуть резиновую прокладку в створе входного разъема клапана стиральной машины (показана на рис. 3.17). После этого пропускная способность клапанов улучшится.

Далее нужно снять верхнюю крышку стиральной машины, для этого выкрутив 2–3 (в зависимости от типа СМ) шурупа-самореза на задней стенке у верхней крышки. Верхняя крышка (после выкручивания шурупов) снимается поступательным горизонтальным движением «от себя» (если смотреть на дверцу люка).

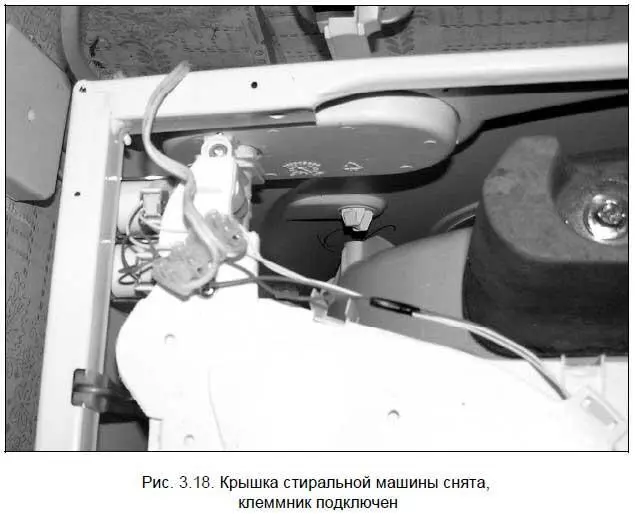

Недалеко от места подвода входного шланга рядом стоят два (как в рассматриваемой СМ) ранее упомянутых электромагнитных клапана (см. рис. 3.17). К ним через разъемы подведены провода. Когда СМ требует залить воду, на эти клапаны поступает переменное напряжение 200–220 В. Они открываются и пропускают воду в резервуар и барабан. К электромагнитным клапанам идут четыре провода — по два на каждый). Подключите параллельно контактам клапанов клеммник (рис. 3.18) и, подсоединив пару проводов, выведите их за пределы корпуса СМ.

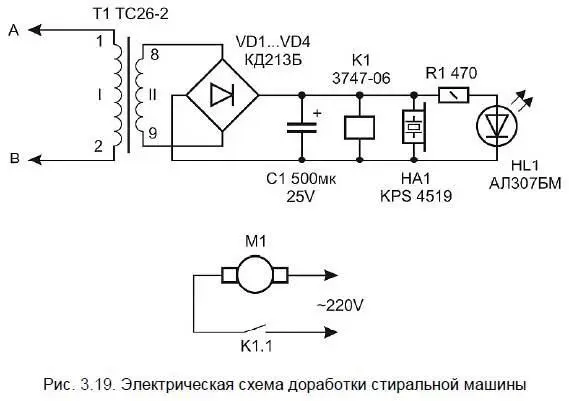

Теперь к этим проводам (назовем их условно А и В) подключите нехитрую электрическую схему, представленную на рис. 3.19.

По сути, схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12–15 В (любое напряжение в этом диапазоне допустимо). На выходе источника постоянного тока устанавливается слаботочное электромагнитное реле К1. Контакты этого реле включают в разрыв цепи питания насоса. Теперь, как вы уже сами догадались, при включении входных клапанов стиральной машины включится реле К1, которое запустит нагнетательный насос. Когда клапаны в стиральной машине выключатся, насос также автоматически отключится. Такая связка будет работать циклично сколь угодно долго. И стоять возле стиральной машины не придется.

Вот таким простым способом можно автоматизировать работу практически любой стиральной машины-автомата в деревне и жить, как в городе. И не надо искать «мастера»-установщика, который возьмет с вас за это деньги.

Внимание, важно!

Подключать напрямую насос к контактам электромагнитных клапанов стиральной машины нельзя — «сгорит» электрика СМ из-за большого тока потребления насоса.

На схеме (см. рис. 3.19) показан понижающий трансформатор Т1 с выходным переменным напряжением на вторичной обмотке 810 В, выпрямитель на диодах VD1-VD4. Оксидный конденсатор С1 (типа К50-24 или аналогичный) введен в схему для сглаживания пульсаций по питанию. Реле К1 применено автомобильное, типа 3747-06, рассчитанное на напряжение срабатывания 12 В. Однако можно применить и другие реле, например, WJ118-1C, Omron G2R-112P-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091 SRUH-SH-112DM, FRS1 °C-03 или аналогичные. Важно, чтобы контакты реле обеспечивали безопасную коммутацию нагрузки с током не менее 3 А.

На схеме также показан пьезоэлектрический капсюль со встроенным звуковым генератором НА1, подключенный параллельно реле, и светодиод HL1, включенный последовательно с ограничительным резистором R1. Эти элементы соответственно обеспечивают звуковую и световую индикацию включения насоса (и входных клапанов стиральной машины). Если такая индикация (или ее часть) не нужна, соответствующие элементы попросту из схемы удаляют.

Капсюль НА1 может быть любым, рассчитанным на напряжение 9-15 В, например, FMQ2715D, FXP1205 (однотонное звучание), KPI4332-12 (прерывистое звучание), KPS4518 (двухтональная сирена) или аналогичный.
