А. Кашкаров - Бывший горожанин в деревне. Курс выживания

Основными дефектами каменных и кирпичных стен являются: трещины, расслоение рядов кладки, отклонение стен от вертикали, выпучивание и просадка отдельных участков стен, разрушение наружного поверхностного слоя стенового материала, выпадение отдельных кирпичей из перемычек над оконными и дверными проемами, отсутствие и выветривание раствора швов кладки, отслоение и разрушение покрытий на выступающих частях стен, отсыревание и промерзание конструкций и стенового материала.

Но есть также и дефекты кладки из дерева (срубов) — далее мы рассмотрим оба варианта подробнее.

В тонких стенах частных домов (с толщиной стен до 30 см) часто встречаются протечки через стыки (сопряжения) оконных коробок и панелей крыш с панелями наружных стен. Проникновение в эти стыки воды связано в ряде случаев с плохой герметизацией стыков и противодождевых барьеров в горизонтальных стыках, что, в свою очередь, является следствием отсутствия у их исполнителя профессиональных строительных навыков.

Трещины в каменных стенах и стыках стен образуются в результате неравномерной осадки стен (из-за осадки оснований фундаментов), температурных напряжений при большой протяженности стен, перенапряжения стен (в узких простенках, перемычках, под опорами балок), то есть из-за температурных воздействий на отдельные элементы зданий и на здание в целом, усадочных деформаций стен, неравномерных осадок здания.

В домах с печным отоплением трещины, как правило, появляются в стыках между отопительными и рядовыми панелями внутренних стен вследствие колебаний температуры. Особенно этому подвержены загородные дома, которые хозяева посещают периодически и так же от случая к случаю протапливают.

Значительное раскрытие трещин на наружных и внутренних стенах (свыше 0,5 мм) приводит к опасному снижению несущей способности стен и дальнейшему их разрушению, коррозии арматуры и закладных деталей, поэтому следует периодически отслеживать возникновение трещин и выявлять их размеры. Состояние наружных стен проверяют один раз в полгода — в течение первого года эксплуатации дома, и далее один раз в год в течение пяти лет. Лучше это делать весной, по окончании холодного сезона, поскольку во время сильных морозов на стенах выступает иней и образуются наледи, мешающие тщательному осмотру.

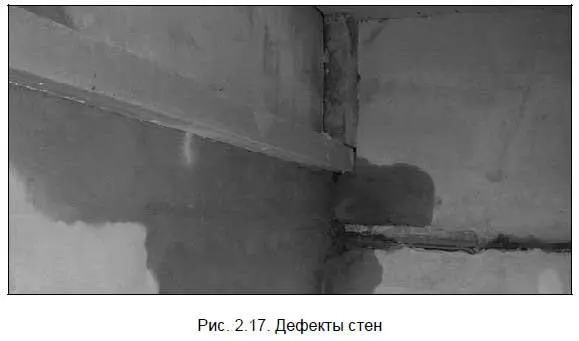

Характерными признаками промерзания панелей являются пятна сырости и плесени, выступающие на внутренних поверхностях наружных стен при понижении температуры наружного воздуха (рис. 2.17).

Появление плесени провоцирует многочисленные трещины и разрушение внешнего слоя, на внутренних появляется запотевание. Признаками промерзания стыков являются сырые полосы на внутренних поверхностях стеновых панелей вдоль вертикальных и горизонтальных стыковых соединений, пятна плесени в углах, появление инея или конденсата вдоль стыков во время сильных морозов.

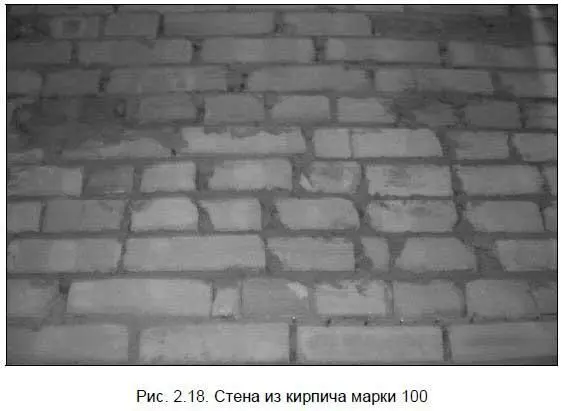

Отдельные камни или кирпичная кладка стены и цоколя разрушаются вследствие неисправности водосточных труб, а также в случае применения при строительстве неморозостойкого кирпича. Лучше всего применять кирпич марки 100. На рис. 2.18 представлена стена гаража, сложенная из кирпича марки 100.

Если в результате атмосферных воздействий произошло расслоение кирпичей, то их необходимо скрепить. При глубине расслоения не более 80 мм применяются следующие способы скрепления:

• нагелями, забиваемыми в просверленные скважины диаметром на 2–3 мм меньшим, чем диаметр нагелей. Сами нагели делают длиной 220–250 мм из круглой стали диаметром 8-10 мм со шляпками диаметром 60–80 мм;

• стяжными болтами из круглой стали диаметром 8-12 мм, имеющими шляпку и шайбу диаметром 60-100 мм;

• сварной или тканой сеткой и гвоздями длиной 200–250 мм с последующим оштукатуриванием цементным раствором.

Шаг нагелей (они целесообразны для скрепления отслоившихся кирпичных слоев) и болтов — примерно 300–500 мм. Вокруг скважин перед забивкой нагеля удаляют кирпичный щебень на глубину, обеспечивающую скрытие головки нагеля и восстановление нарушенного фактурного слоя.

Скрепление панелей гвоздями и с помощью сварной или тканой сетки с последующим оштукатуриванием цементным раствором применяют на неофактуренных панелях с незначительным расслоением. Шаг забивки гвоздей — 150–200 мм. Гвозди должны быть защищены от коррозии напылением метала (металлизацией). Сварные сетки изготавливают из проволоки класса Вр-I диаметром 3 мм с квадратными ячейками размером 50 мм. Тканные сетки с размером ячеек 12 или 15 мм при диаметре проволоки 1,2 мм крепят к панели гвоздями, которые обвязывают оцинкованной проволокой диаметром 1,5–3 мм.
