Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Гидроизоляция материалами «Пенетрон» не требует ухода, ремонта или замены.

«Барраластик»— эластичное двухкомпонентное гидроизоляционное покрытие.

По составу материалы для гидроизоляции делятся на одно-и двухкомпонентные. Второй компонент призван увеличить адгезию и придать эластичность гидроизоляционному составу, что позволяет выдерживать температурные перепады, подвижки и вибрации обрабатываемых конструкций без образования трещин и нарушения гидроизоляции. Представителем группы такой гидроизоляции является материал «Барраластик» производства фирмы «Heidelberger-Zement» (Германия). Он состоит из связанной цементом сухой смеси (компонент А) и специальной связующей эмульсии (компонент Б).

«Барраластик» — идеальная гидроизоляция для подземных сооружений, подвалов, бассейнов, балконов, террас, цистерн, труб и резервуаров с водой. С изолируемой поверхностью он образует общие кристаллы, проникая в поры и капилляры. Материал используется:

□ для гидроизоляции любых поверхностей (бетон, кирпич, дерево, железо и т. д.);

□ для защиты фасадов и конструкций новых зданий и ремонта старых;

□ для наружных и внутренних работ;

□ в системе питьевого водоснабжения (гигиенический сертификат № 013131).

«Барраластик» характеризуется:

□ высокой адгезией и эластичностью;

□ высокими гидроизоляционными свойствами (по данным испытаний НИИ Мостов выдерживает позитивное давление 4,7 МПа (470 м в. ст.) и негативное давление 3,0 МПа (300 м в. ст.) без протечек);

□ стойкостью к температурным перепадам и вибрации (исключено образование трещин и нарушение гидроизоляции);

□ хорошей паропроницаемостью (не препятствует воздухообмену).

«Барраластик» в высокой степени ремонтопригоден: с ним восстановление нарушенной гидроизоляции не составляет проблем.

Изолируемая при помощи «Барраластика» поверхность должна быть ровной, очищенной от пыли, песка, цементного молока, смазки и других посторонних веществ. Не требуется заделки трещин менее 1 мм, а неровности и трещины более 1 мм все-таки рекомендуется затереть строительными растворами, чтобы упростить дальнейшую работу и не увеличивать расход «Барраластика».

Предварительная обработка поверхности выполняется быстро схватывающимся безусадочным раствором RSM, производства Heidelberger Zement (Германия). Высокая скорость схватывания и затвердевания (в течение нескольких минут) позволяет остановить даже сильный напор воды. После высыхания RSM образует единое целое с материалом основания, не уменьшаясь в объеме и не давая усадки, т. е. не образуя трещин. Далее поверхность необходимо увлажнить водой или составом из 1 части компонента Б и 10 частей воды.

Расход «Барраластика» зависит от качества поверхности и способа нанесения. На ровной поверхности расход составит 1,5–2 кг на м 2при двухслойном покрытии. Стандартной упаковки хватит для обработки 15–20 м 2.

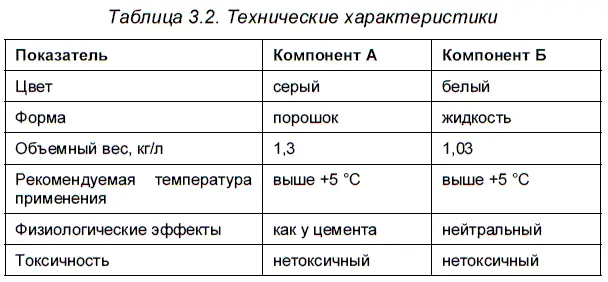

Раствор готовится из 5 частей компонента А, 1 части компонента Б и 1 части воды. Перемешивание осуществляется вручную или бетоносмесителем на малых оборотах. Равномерный пластичный состав через 10 минут готов к применению. «Барраластик» легко наносится кистью или валиком в 2 слоя по 0,75-1,0 мм каждый. Интервал между нанесением слоев — 1–2 часа, а на высыхание всей системы потребуется 1–2 дня в зависимости от температуры и влажности окружающей среды. Эффективность гидроизоляции обеспечивается, если раствор сохнет не слишком быстро, поэтому нанесенный раствор следует предохранять от сильного ветра и прямых солнечных лучей. Основные технические характеристики приведены в табл. 3.2.

«Барраластик» является экологически чистым материалом и может использоваться в питьевом водоснабжении (гигиенический сертификат № 013131).

В сухом прохладном помещении «Барраластик» можно хранить 1 год в закрытой упаковке. Компонент Б необходимо защищать от мороза. [21]

Двухкомпонентные полимерцементные составы «OSMOSEAL», «OSMOFLEX», «OSMOLASTIG», «COVERCOL» производства фирмы «INDEX Construction Systems S.p.A» (Италия) состоят из специального цемента, акрилового полимера, микроволокна и специальных добавок. Именно использование полимеров и микроволокон обеспечивает эластичность и трещиностойкость этих составов.
