Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Предназначена для заполнения швов бетонных и асфальтобетонных аэродромных покрытий.

Битумно-полимерные мастики относятся к группе нетоксичных горючих материалов (группа Г4 ГОСТ 30244) с температурой вспышки не ниже 220 °C и температурой самовоспламенения не ниже 300 °C.

Все марки мастики прошли испытания, для них разработаны и утверждены технические условия, получены сертификаты соответствия Госстроя России и заключения центра Госсанэпиднадзора РФ. Мастики выпускаются в брикетах весом 25 кг, упакованных в полиэтиленовую пленку, которую можно для удобства потребителей не снимать, так как она легко расплавляется при разогревании в котле. Гарантийный срок хранения мастик — 12 месяцев, после чего необходимо проведение повторных испытаний на соответствие показателям, установленным ТУ.

Особенностями разработанных марок мастики являются высокие показатели по деформативности, эластичности и гибкости при работе в условиях отрицательных температур, а также по водонепроницаемости и адгезии к бетонной и стальной поверхностям. Именно эти свойства обусловливают успешное их применение при резких колебаниях температуры, характерных для районов Сибири и Крайнего Севера.

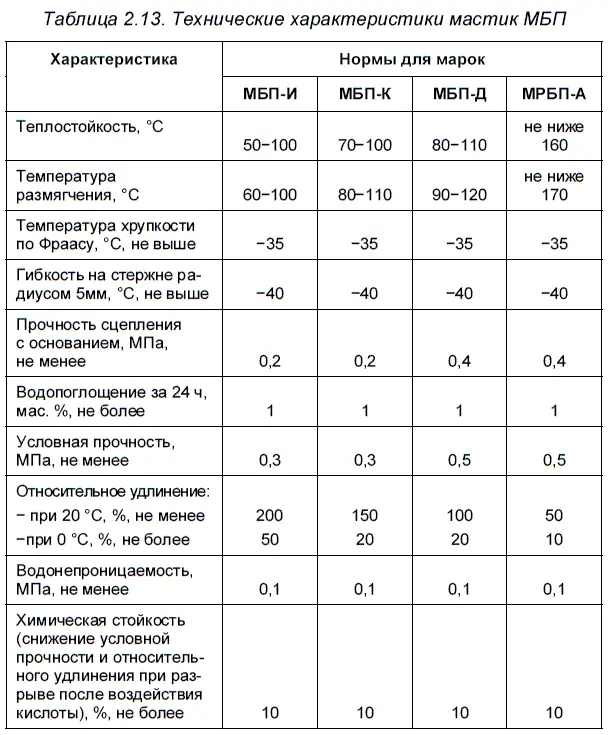

Более того, фактические значения основных показателей мастик, в частности прочности сцепления с основанием и относительного удлинения, значительно превышают нормативные (указанные в ТУ). Нормативные показатели изоляционной «МБП-И» и кровельной «МБП-К» мастик также значительно превышают нормативные требования, указанные в ГОСТ 30693, действующем с 1 января 2003 г. (табл. 2.13).

Эти характеристики являются основанием для использования битумно-полимерных мастик, например, при устройстве деформационных швов на железобетонных мостах и других сооружениях, работающих в условиях значительного гидростатического напора.

Хорошая адгезия к влажным (до 5 %) бетонным и другим поверхностям — характерное свойство мастик, что также значительно расширяет возможности нанесения их на конструкции и обеспечивает качество работ.

Применение мастик регулируется СНиП, инструкциями по конкретным видам работ и технологическими регламентами. При этом учитывается особая важность подготовительных операций, включающих обработку стенок швов и изолируемых поверхностей с использованием специального оборудования и сжатого воздуха, технологию разогрева, заполнение швов и нанесение мастики на объекте. При необходимости для обеспечения надежного контакта мастики с основанием поверхность конструкции просушивают горячим воздухом и обрабатывают грунтовочным составом.

Для грунтования используют холодный состав, полученный на основе битумно-полимерной мастики с добавлением растворителей для снижения вязкости. Расход грунтовочного состава составляет 100–200 г/м 2(слой толщиной 0,1–0,2 мм). Качественно выполненное грунтование является гарантией надежной адгезии мастики к поверхности швов, бетонных и металлических оснований.

Перед использованием мастику разогревают до температуры 160–180 °C в котлах, обеспечивающих равномерное перемешивание и оборудованных ревизионными люками и приборами контроля температуры, исключающими перегрев материала.

Внимание!

Перегрев мастики приводит к ухудшению ее характеристик, в частности по гибкости и деформативности. Готовую мастику необходимо использовать в течение 3–5 часов. Повторный разогрев мастики не допускается.

Деформационные швы заполняют мастикой с помощью приспособлений для заливки или вручную. На изолируемые поверхности конструкций мостов и трубопроводов мастика может наноситься механизированным способом, например, методом безвоздушного распыления. При небольших объемах работ в любом случае допускается нанесение вручную, в 2 слоя толщиной по 2–3 мм.

Расход мастики на 1 п. м шва зависит от размеров его поперечного сечения. Номинальный расход мастики на 1 м 2изолируемого покрытия составляет 4–6 кг при общей толщине слоя 4–6 мм.

За более чем десятилетний период опытного и промышленного использования битумно-полимерной мастики ЗАО «СИБЦНИИТС» ее высокие качественные и технологические показатели подтверждены на строительных объектах Сибири и Крайнего Севера. [18]

Мастика «БКМ-200» (ТУ 2384-008-13238275-97) представляет собой раствор битума, каучука и специальных добавок в органическом растворителе. Покрытия на ее основе после высыхания обладают высокой эластичностью при температурах от -40 °C до +100 °C, повышенной устойчивостью к воздействию влаги, механическим и атмосферным воздействиям. Отличаются покрытия и высокой адгезией к обрабатываемым материалам. В силу однокомпонентности мастика более удобна в работе, чем составы с отвердителем, срок службы которых после смешения ограничен. Мастика «БКМ-200» предназначена для гидроизоляции кирпичных, бетонных, деревянных и металлических поверхностей, а также битумных кровельных и им подобных материалов.
