Александр Китайгородский: Физика для всех. Движение. Теплота

С созданием реактивных двигателей люди получили реальную возможность осуществить полеты между планетами.

Большое распространение получили жидкостные реактивные двигатели (ЖРД). В камеру сгорания такого двигателя впрыскивают определенные порции топлива (например, этиловый спирт) и окислителя (обычно жидкий кислород). Смесь сгорает, создавая тягу. В высотных ракетах типа V-2 тяга имеет величину порядка 15 тонн. В ракету заливается 8,5 т топлива и окислителя, которые сгорают за 1,5 минуты. Эти цифры достаточно красноречивы. ЖРД целесообразны только для полетов на большие высоты или за пределы земной атмосферы. Не имеет смысла заливать в самолет, предназначенный для полетов в нижних слоях атмосферы (до 20 км), где достаточно кислорода, большие количества специального окислителя. Но тогда возникает проблема нагнетания в камеру сгорания громадных количеств воздуха, необходимых для интенсивного горения. Решается эта проблема естественно: часть энергии газовой струи, созданной в камере сгорания, отбирается для вращения мощного компрессора, нагнетающего воздух в камеру. Мы уже говорили, при помощи какого двигателя можно совершить работу за счет энергии струи раскаленных газов, – конечно, это газовая турбина. Вся система называется турбореактивным двигателем (рис. 135). ТРД не имеют конкурентов при полетах со скоростями от 800 до 1200 км/ч.

Для полетов на большие расстояния со скоростью 600–800 км/ч на валу ТРД устанавливают дополнительно обычный авиационный винт. Это – турбовинтовой двигатель (ТВРД).

При скоростях полета около 2000 км/ч или более напор разрываемого самолетом воздуха настолько силен, что нужда в компрессоре отпадает. Тогда, естественно, не нужна и газовая турбина. Двигатель превращается в трубу переменного сечения, в строго определенном месте которой происходит сгорание топлива. Это прямоточный воздушно-реактивный двигатель (ПВРД). Ясно, что ПВРД не может поднять самолет с земли, он становится работоспособным лишь при очень высокой скорости полета.

При полетах на малых скоростях реактивные двигатели совершенно нецелесообразны из-за больших расходов горючего.

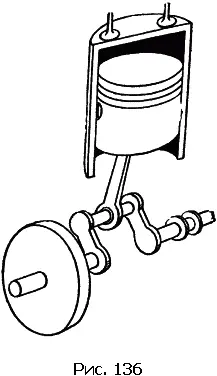

При движении по земле, воде или в воздухе со скоростями от 0 до 500 км/ч верно служат человеку поршневые двигатели внутреннего сгорания, бензиновые или дизельные. В соответствии с названием главной частью такого двигателя является цилиндр, внутри которого перемещается поршень. Возвратно-поступательное движение поршня преобразуется во вращательное движение вала при помощи шатунно-кривошипной системы (рис. 136). Движение поршня передается через шатун на кривошип, являющийся частью коленчатого вала. Движение кривошипа и вызывает вращение вала. Наоборот, если прокручивать коленчатый вал, то это вызовет качание шатунов и смещение поршней внутри цилиндров.

Цилиндр бензинового двигателя снабжен двумя клапанами, один из которых предназначен для впуска горючей смеси, а другой для выпуска отработанных газов. Для того чтобы двигатель начал работать, его надо прокрутить, используя энергию какого-либо постороннего источника. Пусть в какой-то момент поршень пошел вниз, а впускной клапан открыт. В цилиндр всасывается смесь распыленного бензина и воздуха. Впускной клапан сблокирован с валом двигателя таким образом, что закрывается в тот момент, когда поршень достигает крайнего нижнего положения. При дальнейшем прокручивании вала поршень идет вверх. Автоматический привод клапанов держит их в течение этого хода закрытыми, поэтому горючая смесь сжимается. Когда поршень находится в верхнем положении, сжатая смесь зажигается электрической искрой, проскакивающей между электродами запальной свечи. Смесь вспыхивает, расширяющиеся продукты горения работают, с силой посылая поршень вниз. Вал двигателя получает мощный толчок, маховик, сидящий на валу, запасает значительную кинетическую энергию. За счет этой энергии происходят все три последующих подготовительных такта: сначала выпуск, когда выпускной клапан открыт, а поршень идет вверх, выталкивая отработанные газы из цилиндра, потом – известные уже нам всасывание и сжатие, затем – новая вспышка. Двигатель заработал.

Бензиновые двигатели имеют мощности от долей лошадиной силы до 4000 л.с., КПД – до 40 %, вес на лошадиную силу – до 300 г. Этими хорошими показателями объясняется их широкое применение в автомобилях и самолетах.
