Если такое обилие подробностей кажется вам ошеломляющим, помните, что даже большинству физиков такое количество информации ни к чему. Эти данные позволяют почувствовать масштаб и точность этих великолепных инструментов и, разумеется, важны для любого, кто работает с конкретным компонентом детектора. Но даже те, кто хорошо знаком с одним компонентом, редко с таким же вниманием следят за остальными. Я узнала об этом совершенно случайно, когда пыталась выяснить авторство нескольких фотографий детектора и понять, насколько точны некоторые графики и диаграммы. Так что не расстраивайтесь, если вам не удалось понять все это с первого раза. Все эти подробности известны, конечно, немногочисленным специалистам, координирующим строительство, но даже многие экспериментаторы не держат их постоянно в своей голове.

Пройдя сквозь три типа трекеров, частица попадает в следующую по ходу путешествия секцию детектора — электромагнитный калориметр (ECAL). Этот прибор регистрирует энергию, которую отдают при торможении все частицы — и заряженные, и нейтральные, — и координаты точки, в которой они покидают (если хватает энергии) его зону; в первую очередь речь идет о фотонах и электронах. Детекторный механизм отслеживает возникновение ливня частиц, который порождают случайные электроны и фотоны при взаимодействии с веществом калориметра. Эта часть детектора выдает для каждой из этих частиц и точное значение энергии, и координатную информацию.

Материал, использованный в калориметре ECAL детектора CMS, сам по себе удивителен и заслуживает внимания. Это кристаллический вольфрамат свинца, выбранный за свою плотность и оптическую чистоту, — именно то, что нужно для торможения и регистрирования прибывающих электронов и фотонов. Возможно, по моей фотографии на рис. 36 вы сможете себе это представить. Это поразительное вещество, невероятно прозрачное. Вы наверняка никогда не видели ничего настолько плотного и при этом настолько прозрачного. Полезны эти кристаллы еще и потому, что они способны измерять электромагнитную энергию невероятно точно, а точность, как мы узнаем в главе 16, может сыграть принципиально важную роль в поисках неуловимого бозона Хиггса.

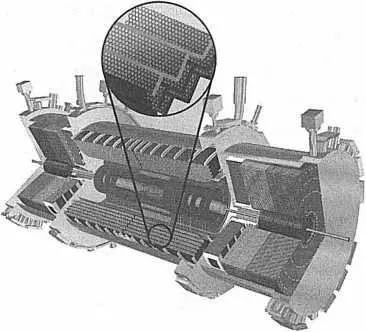

РИС. 37. Структура электромагнитного калориметра в детекторе ATLAS напоминает гармошку

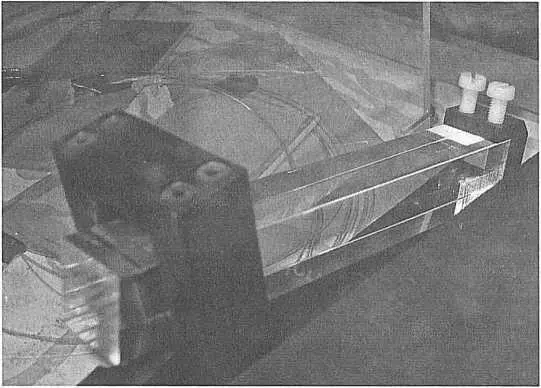

РИС. 36. Такие кристаллы вольфрамата свинца используются в электромагнитном калориметре CMS

В экспериментальной установке ATLAS для остановки электронов и фотонов используется свинец. Взаимодействия, происходящие в этом поглотителе, переводят первоначальную энергию движущейся заряженной частицы в ливень частиц, суммарная энергия которых, собственно, и регистрируется. Затем эта энергия передается жидкому аргону — инертному газу, который не взаимодействует химически с другими элементами и очень устойчив к действию излучения. По его реакции можно судить об энергии первоначальной частицы.

Этот элемент детектора ATLAS произвел на меня сильное впечатление во время экскурсии. Фабиола принимала участие в разработке и конструировании этого калориметра с радиальными слоями свинцовых пластин, уложенных подобно мехам гармошки и разделенных тонкими слоями жидкого аргона и электродами. Она рассказала нам, что такое строение позволяет заметно ускорить процесс считывания результатов, потому что в этом случае электроника располагается намного ближе к элементам детектора (рис. 37).

Следующим на пути от протонной трубки и зоны взаимодействия вдоль радиуса наружу располагается адронный калориметр HCAL. Этот прибор измеряет энергию и положение адронов — частиц, участвующих в сильном взаимодействии, —хотя и менее точно, чем электромагнитный калориметр измеряет энергию электронов и фотонов.

Снижение точности—вынужденная мера. Дело в том, что HCAL громаден. В детекторе ATLAS, к примеру, этот калориметр имеет диаметр 8 м и длину 12 м. Сегментировать HCAL с той же точностью, что и ECAL, было бы неподъемно дорого, поэтому точность трековых измерений в нем сознательно снижена. Кроме того, измерять энергию частиц, участвующих в сильном взаимодействии, попросту сложнее (вне зависимости от сегментации), потому что флуктуации энергии в адронных ливнях намного больше.
