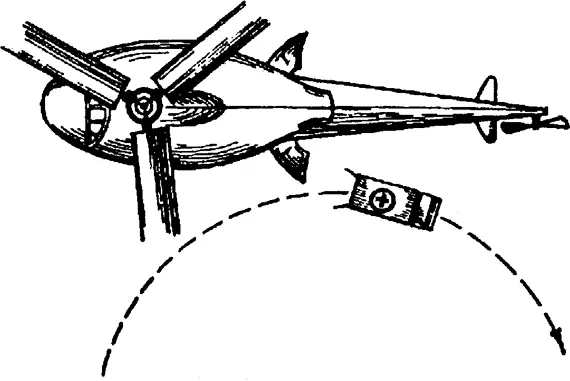

Рис. 10.9. Схема подъезда автомобилей к вертолету

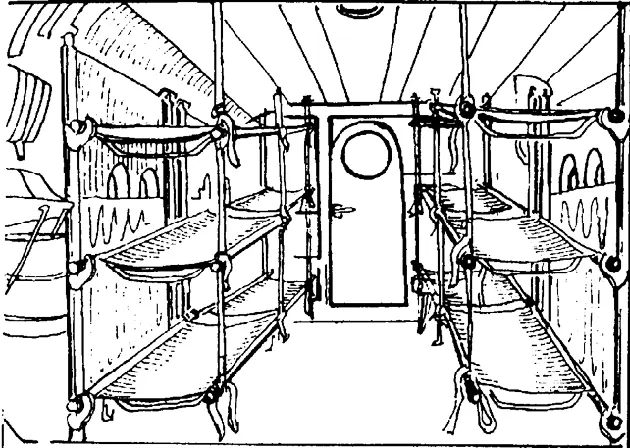

Рис. 10.10. Размещение санитарного и бортового оборудования в грузовой кабине вертолета МИ-8
205. Для установки и крепления носилок в секциях имеются санитарные стойки с кронштейнами, которые в рабочем положении поворачиваются на 90° по отношению к борту фюзеляжа, а в походном положении располагаются параллельно ему. Для крепления второй пары рукояток носилок санитарные ленты верхним концом закрепляются в кронштейнах на потолке фюзеляжа (в точках под декоративной облицовкой) с помощью шариковых фиксаторов. Нижние концы санитарных лент имеют скобы с крючками, вдеваемые во встречные скобы, вклепанные в виде гнезд в пол грузовой кабины. Длина лент изменяется с помощью регулировочных петель с крантами. По правому борту между секциями носилок для сопровождающего устанавливаются столик и сиденье.
206. Выгрузка раненых и больных из вертолета производится в обратном порядке: сначала выносят раненых и больных с нижних ярусов, затем средних и верхних. Носилки снимают сначала с петель подвесных ремней, а затем с замков кронштейнов стоек.
207. При отсутствии в вертолете санитарного оборудования или носилок, раненые и больные могут перевозиться на полу грузовой кабины. В этих случаях кабину вертолета необходимо тщательно убрать, закрепить все находящиеся в ней предметы, а пол застелить матрацами или чехлами.
208. Погрузка раненых и больных в вертолет в режиме «висения» производится, как правило, в местах, не имеющих посадочных площадок. Для подъема раненых в вертолет в режиме «висения» применяются бортовые механическая или электрическая лебедки.
Перед подъемом раненого на носилках на режиме «висения» необходимо закрепить лямки и фиксировать раненого к носилкам. Для этого продергивают один конец лямки Ш-4 в ножку носилок и закрепляют карабин в кольце.
Кольцо свободного конца первой лямки Ш-4 соединяют с карабином второй лямки, затем укладывают пострадавшего на носилки и привязывают лямками Ш-4 к носилкам, сделав 4 оборота. Первый оборот должен проходить через голени, второй — по бедрам, третий — по груди и четвертый — под мышками.
Продеть один из концов лямки Ш-4 с внутренней стороны в ножку головной части носилок, обернуть один раз у основания рукоятки и закрепить карабином в кольце. Второй конец лямки Ш-4 таким же образом закрепить на основании рукоятки и в ножке второго бруса этого же конца носилок.
Другую лямку Ш-4 закрепить на противоположных концах носилок аналогичным способом.
Образовавшиеся над носилками две петли от лямок поочередно вложить в карабин троса лебедки и перевязать их (ниже карабина) веревкой или поясным ремнем. Во избежание раскачки при подъеме, к ножному концу носилок привязывается 20-метровая веревка, а 7-метровая — к карабину троса лебедки.

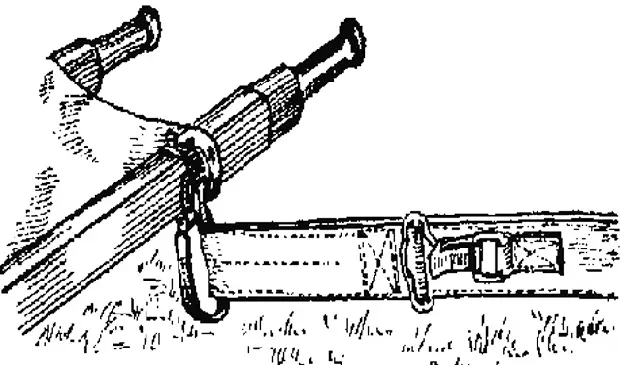

Рис. 10.11. Закрепление конца лямки Ш-4 в ножке носилок

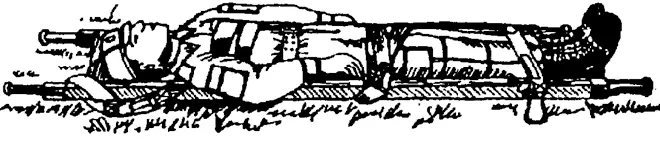

Рис. 10.12. Положение раненого, привязанного к носилкам лямками Ш-4
Подвесные петли лямок Ш-4 не должны быть слишком длинными, так как при подъеме рукоятки головного конца носилок могут оказаться ниже проема двери, что затруднит прием раненого на борт вертолета. Носилки, подвешенные на лебедки, должны находиться в горизонтальном положении или с незначительно приподнятым (6–7°) головным концом. Раненым, находящимся в бессознательном состоянии, во избежание травм при подъеме в вертолет необходимо фиксировать руки бинтом.

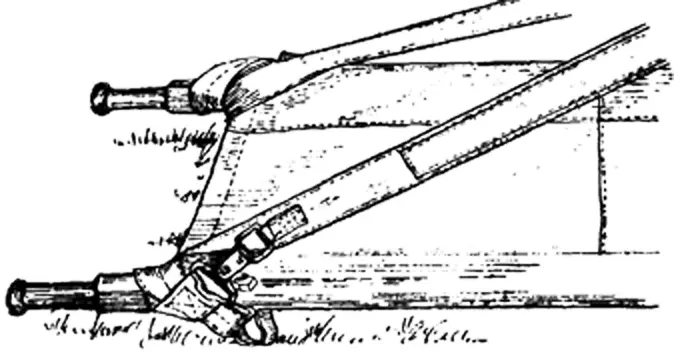

Рис. 10.13. Закрепление концов лямки Ш-4 в ножках и на рукоятках носилок.
209. Перед подъемом носилки с раненым устанавливают под тросом лебедки. Петли лямок Ш-4 надевают на карабин лебедки и закрепляют веревкой или поясным ремнем. Затем носилки приподнимают на 1 м от земли и проверяют надежность крепления и правильность центровки их. Потом производится подъем к проему двери вертолета.
