Точками также можно обозначить наружное пространство или лестницу. Если речь идет о многоэтажных домах, то каждому этажу можно поставить в соответствие граф смежности и соединить точки, доступные с разных этажей, не прямыми, а ломаными линиями, которые будут обозначать лестницы.

Анализ графов в общественных зданиях поможет определить степень доступности различных отделов, расположение помещений — буфета, библиотеки, кинозала, а также пожарных лестниц.

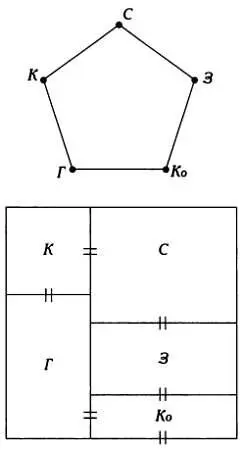

После того как построен граф смежности и нарисован эскиз с нанесенными размерами, эскиз можно сопоставить с графом, где оцениваются размеры помещений согласно критерию, который объясняется ниже.

Обратите внимание, что все наши примеры очень просты. Графы особенно интересны при рассмотрении сложных ситуаций: в этом случае они позволяют существенно упростить анализ.

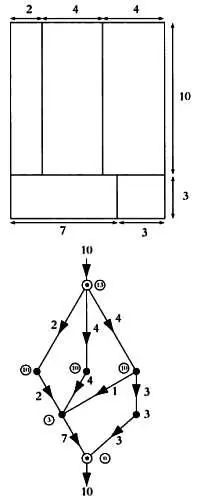

Нужно отметить вершины по числу стен, расположенных на чертеже горизонтально, а также две особые вершины — начальную и конечную. Все дуги графа должны быть направлены сверху вниз. Из каждой вершины выходят дуги, направленные вниз, на которых указываются размеры стен, расположенных на чертеже горизонтально.

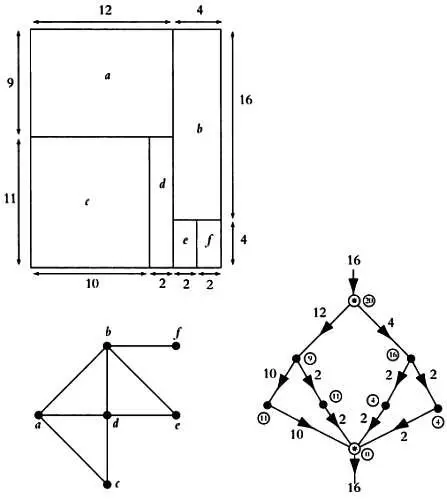

На каждой вершине внутри круга указывается расстояние между стеной, соответствующей этой вершине, и следующей стеной, расположенной на чертеже горизонтально. В начальной вершине, точнее на входящем ребре, указывается общая ширина помещений, а внутри круга — их общая длина. В конечной вершине длина должна быть равна нулю, а на исходящем ребре должна быть нанесена общая ширина помещений. Заметим, что граф будет составлен неверно, если сумма значений для ребер, исходящих из данной вершины, будет не равна сумме значений для входящих ребер. Такие графы позволяют проверить правильность внутренних размеров помещений.

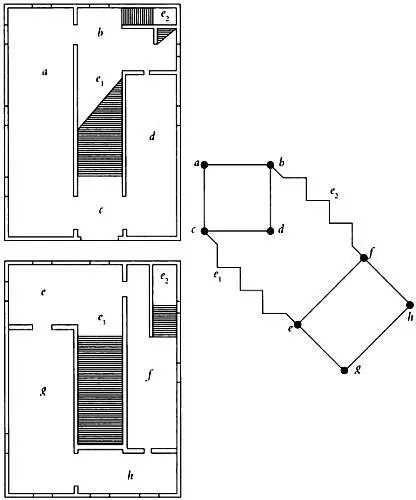

Еще один пример графов смежности представлен на следующих иллюстрациях.

Интерес в архитектуре также представляют графы, позволяющие оценить оптимальное расстояние между сообщающимися элементами. Это направление, особый вклад в развитие которого внес Т. Тейбор, описывает в общем виде оптимальное распределение архитектурных элементов, позволяющее сократить пути их обхода.

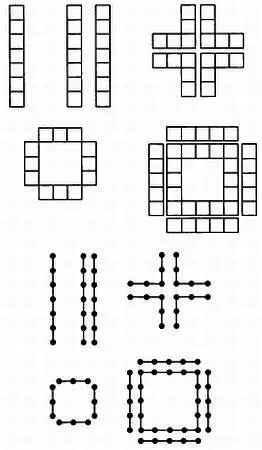

В небольшом масштабе эта задача не представляет интереса, но в ситуации, когда, например, на одном этаже офисного здания требуется разместить помещения, принадлежащие банку, министерству, администрации города и другим структурам, с помощью анализа стандартных маршрутов можно найти оптимальное расположение помещений, которое поможет упростить взаимодействия между организациями. Например, офисы одинаковой площади можно расположить на этаже в соответствии с одной из следующих пяти схем и эквивалентных им графов смежности.

Изучив расстояния между офисами (здесь мы имеем в виду реальное расстояние, которое нужно пройти, а не евклидово), можно определить, при каком из пяти расположений суммарный путь, который проходят сотрудники всех офисов, минимален. В экспериментах Тейбора использовалась скорость 1,5 м/с при перемещении по этажу и 0,3 м/с при перемещении по лестницам. Подобный принцип используется в урбанистике при проектировании крупных торговых центров и пешеходных зон, регулировании плотности транспортных потоков и для решения других подобных задач.

* * *

ОТКРЫТЫЙ ВОПРОС

В теории графов применительно к архитектуре остается открытым вопрос о разбиении квадрата на прямоугольники горизонтальными и вертикальными линиями и определении всех возможных разбиений для каждого конкретного случая. Отметим, что цель задачи — найти не все возможные конечные графы, а только те, которые соответствуют допустимым разбиениям на плоскости.

Обозначим за nчисло прямоугольников, на которые мы хотим разбить квадрат. Было подсчитано, что для n = 1, 2, 3, 4, 5 и 6 существует соответственно 1, 1, 2, 7, 22 и 117 различных способов разбиения, которые не являются топологически эквивалентными.
