Повторительные вопросы

Что называется планом? – Что значит «начертить план в масштабе»? – В каком масштабе выполнен план черт. 7? В какую долю натуральной величины? – Каким численным масштабам соответствуют следующие: «1 м в 1 см», «2 м в 1 см», «0,5 м в 1 см»?

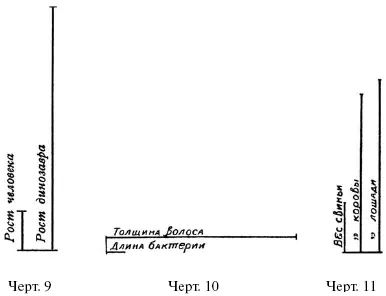

Масштабом пользуются не только для черчения планов, но и для того, чтобы наглядно изображать соотношения различных длин. Пусть, например, вы узнали, что огромный ящер, «динозавр», когда-то живший на земле, имел в высоту 12 метров. Мы желаем наглядно сопоставить рост этого вымершего чудовища с ростом среднего человека (1,7 м). Для этого начертим отрезок (черт. 9), изображающий рост динозавра в каком-нибудь масштабе, например, 2 м в 1 см, – а рядом с ним другой отрезок, изображающий в том же масштабе рост человека. Первый отрезок будет иметь в длину 6 см, второй – только 8,5 мм. Глядя на такой чертеж (черт, 9), мы, конечно, гораздо яснее представляем себе огромный рост динозавра, чем обдумывая число 12 метров.

Если пожелаем сравнить рост динозавра также с ростом средней лошади (2 м) и с ростом жирафа (5,5 м), то должны будем рядом с сейчас начерченными двумя прямыми начертить еще две: одну – длиною в 1 см – для лошади, и другую – длиною 2,8 см – для жирафа. (Сделайте это в вашей тетради.) То, что мы начертили, есть «диаграмма» роста животных.

В рассмотренном сейчас случае мы изображали рост человека и животных в у м е н ь ш е н н о м масштабе. Бывают, однако, случаи, когда надо пользоваться для диаграммы не уменьшенным, а увеличенным масштабом. Пусть, мы желаем составить себе наглядное представление о малости бактерии, длина которой равна 0,004 мм. Сопоставим ее длину, например, с толщиною волоса (0,05 мм). Изберем масштаб «0,001 мм в 1 мм». Тогда толщина волоса изобразится отрезком в 50 мм, а длина бактерии-всего в 4 мм (черт. 10). Когда мы смотрим на такой чертеж, крошечные размеры бактерии представляются нам гораздо нагляднее, чем раньше.

Подобным же способом можно изображать не только соотношение длин, но также соотношение в е с о в, промежутков в р е м е н и, – вообще, всякого рода величин. Мы можем, например, представить на диаграмме соотношение в е с а различных животных. На черт. 11 мы имеем диаграмму веса свиньи (120 кг). кодовы (400 кг) и лошади (440 кг). На этом чертеже каждой миллиметр отвечает 10 килограммам веса. Поэтому вес свиньи изображен отрезком в 12 мм, коровы – 40 мм, лошади – 44 мм. Наконец, рассмотрим, как изображаются на диаграмме промежутки в р е м е н и, – например, продолжительность жизни человека и некоторых животных. Крупные черепахи могут жить до 300 лет; слон – до 200, человек – до 100 лет, орангутанг – до 60 лет, лошадь – до 50 лет, жаба – до 40 лет, олень – до 30 л., курица – до 20 л, собака – до 12 л., кролик – до 7 л. Будем изображать один год каким-нибудь отрезком, например, в 1/5 мм (выбираем мелкий масштаб, чтобы чертеж уместился на листке бумаги). Тогда век черепахи изобразится отрезком в 60 мм, слона – в 40 мм, человека – в 20 мм, и т. д. до собаки и кролика, продолжительность жизни которых надо будет изображать черточками в 2 мм и в 11/2 мм. (Начертите это в вашей тетради.)

Когда прямые линии встречаются, они образуют в местах встречи «углы». Угол – две прямые, исходящие из одной точки. Прямые эти называются с т о р о н а м и угла, а точка, в которой они сходятся, – вершиной угла.

Для обозначения углов употребляют три буквы: две ставятся у сторон, третья – у вершины. Называя угол, начинают с буквы, стоящей у одной стороны, затем называют букву у вершины и, наконец, – букву возле другой стороны. В том же порядке и записывают углы. Например, верхний угол фигуры черт. 12 есть ABC (или СВА ); левый угол той же фигуры – ВАС , правый – АСВ (последние два угла можно также назвать CAB и ВСА ).

Употребляются и иные способы обозначения углов. Можно, например, называть одну только букву, стоящую у вершины: верхний угол фигуры черт. 12 можно по этому способу назвать: у г. В . Но угол ВАС нельзя назвать «уг. А », так как у точки А лежат вершины двух углов: ВАС и BAD .
