Иван Черников - Русские речные флотилии за 1000 лет (907-1917)

Основные размерения корпуса: длина по ватерлинии – 25,5 м; ширина – 6,3 м; конструктивная осадка – 2,2 м. Артиллерийское вооружение: 6 шестифунтовых и 10 трехфунтовых пушек.

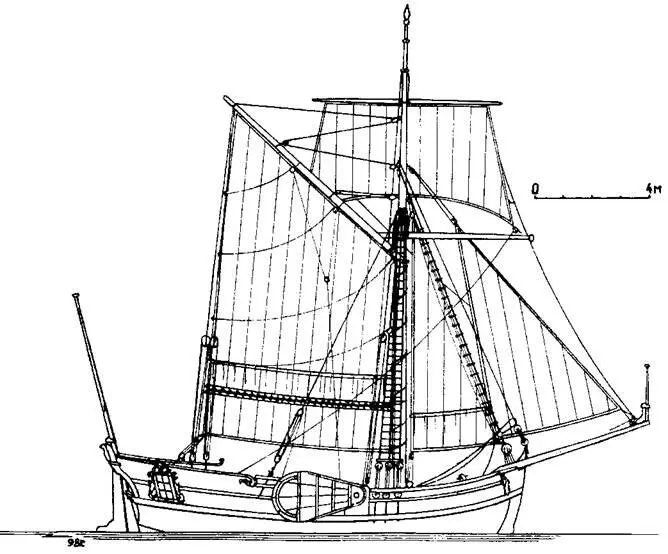

Рис. 1.9. Яхта.

По терминологии XVI-XVII вв. волжские суда делились на большие и малые.

К большим судам относились грузовые суда грузоподъемностью по нескольку сот тонн, а именно: струг, клади (кладные), насад, дощаник, коломенка (рис. 2.1 – 2.4), а к малым – все прочие типы, в том числе ладьи и лодки разных видов, названий, размеров и назначений (преимущественной грузоподъемностью, как это можно предполагать по имеющимся источникам, не свыше 100 т).

Ниже приводятся характеристики наиболее распространенных на Волге в XVI-XVII вв. типов судов служебно-транспортного характера.

В 1015 г. «Повесть временных лет» впервые упоминает насад. Насады в первое время мало отличались от набойной ладьи, имея «насадные» к однодеревному днищу борта. Именно таким, с высоко поднятым носом и кормой, в виде глубокой лодки, насад изображен в Сильверстовском сборнике XIV в. Доски бортовой обшивки в пазах соединялись «вгладь» так, что их кромки плотно примыкали друг к другу, создавая гладкую поверхность бортов. В 1409 г. насадами названы суда, на которых Волгой и Камой ходили новгородцы войной на Булгар.

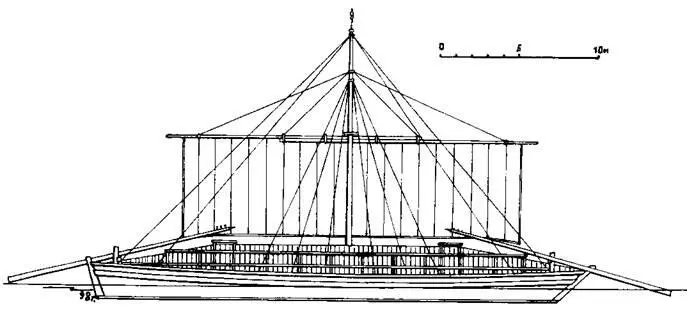

Рис. 2.1. Насад. Из собрания автора.

На схеме представлен насад середины XVI в. Его размерения: длина поверху – 36,3 м; ширина – 9 м; осадка – 0,91 м. Грузоподъемность- 215,2 т.

В XVI в. под насадом понималось длинное и широкое плоскодонное, беспалубное судно с наклонными бортами и штевнями. Сверху насады накрывались легкой двухскатной крышей. Крепление корпуса – на деревянных нагелях. Имели одну мачту, снабженную огромным парусом. Вниз по течению шли преимущественно сплавом, для этого судно оборудовалось носовой и кормовой потесями в виде рулей – гребков.

Вверх по течению шли бечевой, которую тянули судорабочими или лошадьми. Часть людей, находясь на самом насаде, помогали шестами. При попутном ветре передвигались при помощи паруса.

На насадах перевозили соль, рыбу, хлебные грузы. К концу XVII в. длина насадов достигала 53,34 м, грузоподъемность- 2000 т, а число судорабочих – 200 человек. Строились насады на Каме и Волге.

Коломенки – беспалубные суда, на большинстве которых устраивалась двускатная крыша. В верховьях Камы были известны с XVI в. Строились они для доставки железа, и изделий уральских заводов в низовья Волги. Коломенки отличались от других сплавных судов большим отношением длины корпуса к ширине (5-6 против 3-4 у других судов) Корпус коломенок был плоскодонный, с отвесными бортами и штевнями. Днище изготовлялось из массивных «топорных» досок толщиной от 13 до 18 см.

Постройка производилась на скорую руку, грубо и просто; лесоматериал, где было можно, употреблялся в виде кругляка и не окаривался.

Борта изготовлялись тоньше днища и без бархоутов. Зато в подводных частях на чусовских коломенках поверх основной обшивки нашивался защитный слой из горбылей, предохранявший борта при проходе судов в каменистом русле. Крепились нагелями (в днище) и железными гвоздями (в бортах).

Шпангоуты коломенок делались неполными: из корневой копани и накурка; копани обычно отесывались на два канта – со стороны днища и сверху, или даже на один кант – со стороны днища. Шпации в коломенках более отдаленных времен делались с постепенным сужением к оконечности, так что в самых концах судна копани выкладывались почти вплотную. Такой способ применялся на всех больших речных судах того времени.

Длина корпуса коломенок достигала 25,6-46,3 м с грузоподъемностью от 82 до 415 т. Употреблялась преимущественно для сплава тяжеловесных грузов (металлы, лес, дрова, хлеб).

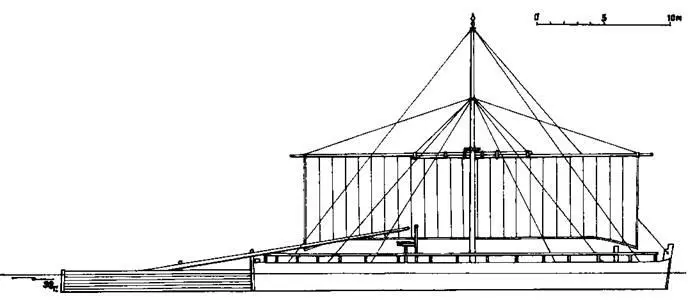

Рис. 2.2. Коломенка. Из собрания автора.

На схеме представлена коломенка без двускатной крыши и с кормовым рулем (вторая половина XVI в.). Длина корпуса – 32 м; ширина – 7,2 м; осадка- 1,2 м. Грузоподъемность- 191 т.

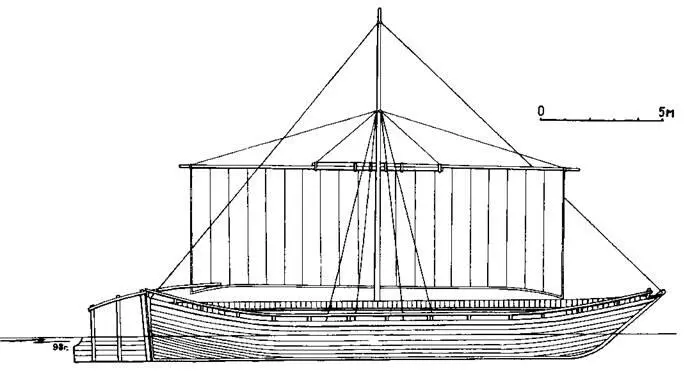

Рис. 2.3. Кладная лодка. Из собрания автора.
