Андрей Харук - Me 163 «Komet» — истребитель «Летающих крепостей»

Первый Me 163B(V1) был построен на заводе в Аугсбурге, остальные самолеты предсерийной партии изготовлялись в Регенсбурге. Начиная с экземпляра Me 163B(V23) машины перевозились на завод «Клемм», где проводилась их окончательная сборка, монтаж оборудования и установка двигателей. Наличие в обозначениях Ме 163В литеры «V» ясно давало понять, что самолеты, фактически, являются опытными. На первых двух машинах, например, отсутствовали не только двигатель, но даже топливные баки и их арматура, посадочная лыжа была деревянной (как на Ме 163А), не было посадочных щитков.

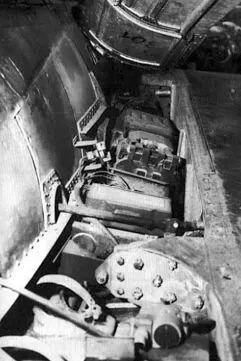

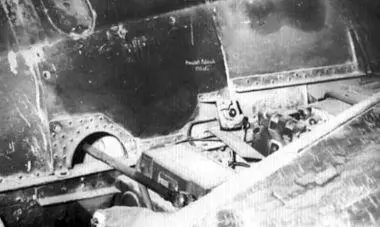

Слева и в центре: вид со стороны правой части фюзеляжа и крепления крыла Me 163B.

Внизу: демонтированная пушка MK 108.

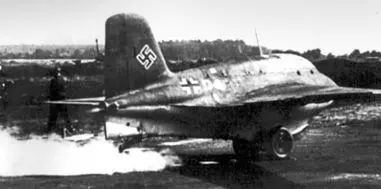

Me 163B в начале разбега.

Знаменательным для проекта Ме 163 стал конец июня 1942 г.: 26 числа в Лехфельде состоялся первый полет Me 163B(V1) — на буксире за Bf 110, а два дня спустя на стенде завода «Вальтер Верке» в Киле впервые запустили ЖРД R II-211 V1. Но если самолет вел себя в воздухе вполне прилично, то результаты испытаний двигателя оказались разочаровывающими — расход топлива значительно превысил расчетный, и время работы ЖРД вместо требуемых 12 мин. и обещанных Вальтером 13 мин. составило всего 4 минуты.

Обозначение R II-211 являлось фирменным, в номенклатуре рейхсминистерства авиации двигатель обозначался HWK 109–509. Принципиальная схема его была аналогична предшественнику — ЖРД R II-203b. В конструктивном отношении двигатель представлял собой коробку агрегатов, монтировавшуюся на передней раме, и камеру сгорания с соплом, вынесенные назад посредством специальной трубы. Функционально в двигателе можно выделить три основные части — насосную (о ней подробнее чуть ниже), управления подачей топлива и окислителя, а также камеру сгорания.

Масса R II-211 составляла 168 кг — очень немного для двигателя, развивавшего тягу до 1500 кгс. Если сопоставить эти параметры с показателями поршневых двигателей, то увидим, что, например, мотор ВК-105ПФ2 с винтом ВИШ-105, установленный на истребителе Як-3, развивал тягу около 3000 кгс. Но весил этот двигатель 620 кг. Правда, эксплуатация поршневых моторов была несравненно менее хлопотной, чем ракетных…

Для уменьшения массы ЖРД германские конструкторы применили ряд передовых технических решений. В частности, подача топлива и окислителя осуществлялась посредством весьма компактного турбонасосного агрегата (ТНА), состоявшего из турбины, приводящей в действие два насоса (подачи топлива и окислителя), расположенных по обеим её сторонам. Каждый насос состоял из двухступенчатой сферической уравнительной секции и одноступенчатой центробежной нагнетательной секции. При запуске вал ТНА раскручивался электростартером мощностью 750 Вт (позже — 1000 Вт). Одновременно насос подавал небольшое количество окислителя (примерно 7 л/ мин) в парогазогенератор, где тот разлагался на водяной пар и кислород. Катализатором служила смесь бихромата натрия, хромата натрия и 3-% раствор гидроксида натрия. Этим составом пропитывалось цементное кольцо, помещенное в парогазогенераторе. Ресурс катализатора был довольно большим — до 20 полетов. Топливом для R II-211 служил «состав С», окислителем — «состав Т».

Образовавшийся в парогазогенераторе парогаз поступал в турбину и дальше раскручивал её, а после выхода на расчетные обороты (6000 об/мин) электростартер отключался. На полных оборотах расход окислителя в парогазогенераторе составлял 21 л/мин. Выхлоп из турбины выбрасывался через специальный патрубок, расположенный ниже камеры сгорания. Часть парогаза поступала в камеру сгорания для её продувки — это позволяло избежать скопления компонентов топлива (тромболизации).

При даче рычага управления двигателем (РУД) вперед открывались клапаны подачи топлива и окислителя и двигатель запускался. Одновременно увеличивались обороты ТНА. Система управления обеспечивала ступенчатое управление тягой. Топливо и окислитель поступали в камеру сгорания через 12 форсунок, сгруппированных в три группы: 1-я состояла из двух форсунок, 2-я — из четырех и третья — из шести. Соответственно, в первом положении РУД работали только две форсунки, во втором — шесть и в третьем — все двенадцать. Впоследствии по предложению пилотов схема электрической коммутации управления топливной автоматикой была изменена, и летчик получил возможность включать форсунки по своему усмотрению в следующих комбинациях:
