Из полиэдрических часов были созданы после 1500 г. призматические солнечные часы восьмигранной формы.

К многоповерхностным часам относятся и пирамидальные солнечные часы с горизонтальными солнечными часами, расположенными на скошенной поверхности усеченной пирамиды, или четырехгранные часы в виде двойной пирамиды. Эти часы изготовляли из различных металлов, древесины, бумаги, а для больших часов применяли и камень.

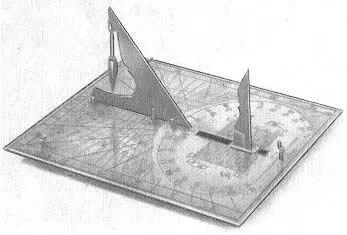

Рис. 3.Аналемматические солнечные часы

Другими интересными экваториальными часами являются аналемматические солнечные часы (рис. 3), стрелка которых также направлена перпендикулярно плоскости часовой шкалы, но эта шкала лежит не в плоскости, параллельной экватору, а в горизонтальной плоскости, например непосредственно на земле. Если бы нам понадобилось измерять этими часами время, то надо было бы вынести часовую шкалу на эллиптическую кривую и при этом одновременно изменять положение стрелки в меридиональной плоскости применительно к сезону года. Описание этих часов появилось в астрономических трудах XVI в., но детальными измерениями с помощью этих часов стал заниматься лишь в середине XVIII в. астроном и директор Парижской обсерватории Джозеф Джаром Лаланд.

Известны и оригинальные так называемые рефракционные солнечные часы, которые имеют чашу с часовой шкалой и теневую стрелку. Их работа основана на том известном явлении, что световой луч, падающий наклонно на плоскость раздела двух различных сред, преломляется. Перед измерением надо чашу наполнить до определенной высоты водой. Теневой луч стрелки преломляется на линии разграничения воздуха и воды, и лишь этот преломленный луч указывает на погруженной в воду временной шкале данное время. Рефракционные часы имели формы кубков и различных сосудов.

Приблизительно в начале XVI в. появились оконные солнечные часы. Они были вертикальными, и их циферблатом была поверхность окна храма или ратуши. Циферблат этих часов, встречающихся довольно часто в Германии и в Англии, обычно состоит из мозаичной филенки, залитой свинцом. Прозрачная шкала позволяла наблюдать время, не выходя из здания, и облегчала контроль других хронометрических приборов, например водяных или кольцевых часов, находящихся внутри здания. Техника изготовления прозрачного циферблата была различной. Наряду с мозаикой применялся непосредственный рисунок на стекле, а позднее стали гравировать шкалы на стекле или же наклеивать на него бумажные циферблаты. Внешняя стрелка отбрасывала тень на циферблат, устроенный так, чтобы конец тени указывал не только часы, но и положение Солнца в зодиаке.

Были и зеркальные солнечные часы, которые отражали солнечный луч зеркалом на циферблат, расположенный на стене дома. Первым такие часы описал Й.Б. Бенедиктус в своей книге «De gnomonum umbrarumque solarium usus liber», изданной в Турине в 1574 г. По неподтвержденным сведениям, конструированием зеркальных часов занимался будто бы и Николай Коперник, о чем свидетельствует и циферблат зеркальных часов, сохранившийся на замке в Ольштыне. О практике строительства таких часов говорят сведения о том, что в 20-х и 30-х годах XVII в. этим занимались Шенбергер, Г. Таглиани и Атанасиус Кирхер, который опубликовал свои данные об этих часах в книге «Primitiae gnomonicae catoptricae hoc est Horologiographiae novae specularis», изданной в 1635 г. в Авиньоне.

Кроме часов из драгоценных и обычных металлов, камня, дерева и бумаги, люди изыскивали и примитивные способы измерения времени по тени, когда единственным пособием для этого была человеческая рука с пятью пальцами. Первые сообщения о таких солнечных часах относятся к началу XVI в. Теневым указателем были палец, палка, стебель или ствол цветка. В литературе описание этого примитивного способа измерения времени встречается под названием manuale horoloqium. Простейшим способом измерения времени с помощью так называемых сельских часов было то, что левую руку поворачивали ладонью вверх и ее направленный вверх большой палец выполнял роль теневой стрелки. В зависимости от длины этой тени в сравнении с остальными пальцами руки можно было примерно определить время. Этот простой способ измерения времени сохранялся среди сельского населения весьма долгое время. Во Франции, в Южной Германии и некоторых других местах этот способ хорошо был известен даже в прошлом веке. В качестве теневого указателя достаточно было короткой веточки длиной с мизинец, которую держали перпендикулярно между мизинцем и безымянным пальцем.
