Хорошо помогает в определении возраста часов также форма распорных колонок между основаниями. У самых старых карманных и настольных часов эти распорки имели форму простых гладких колонок круглого сечения. Около 1650 г. появились колонки с тюльпановым орнаментом, а в конце этого же века стал преобладающим египетский орнамент. К сравнительно широкому диапазону времени относятся вазообразные колонки квадратного сечения. Помимо часов, отличающихся орнаментальным украшением корпуса и механизма, некоторые часовщики (особенно в Англии) производили часы, бросающиеся в глаза своей простотой и несложным внешним видом. Эти часы называли пуританскими.

Развитие плоского часового механизма началось задолго до его расцвета в XIX в. Почти до конца XVIII в. в карманных часах баланс располагали преимущественно вне механизма над нижним основанием. Эта компоновка была также одной из причин несколько большей толщины механизма. Английские часовщики сохраняли «луковичный» внешний вид часов еще в ту пору, когда Франция начала отказываться от классического типа с двумя полными круговыми платинами и ввела новый тип с нижней платиной сегментной формы. Баланс у этих часов нового типа оставил свое прежнее место над нижним основанием и переместился в пространство часовых передаточных механизмов между основаниями. В 1770 г. Антуан Лепине ввел новый тип часов, у которых он заменил нижнее основание отдельными мостами для каждой оси. Идея Лепине получила неожиданный отклик у французских часовщиков и повлияла на дальнейшее развитие карманных, а позднее и наручных часов в Европе и заморских странах.

Точность хода часов зависит от многих факторов, причем не в последнюю очередь — от величины пассивных сопротивлений в передаточном механизме и от их изменений. Одним из источников этих сопротивлений является трение в опорах. Со времени изобретения первых механических часов часовое ремесло использовало исключительно опоры скольжения, причем эксперименты с миниатюрными шариковыми подшипниками, появившимися лишь в последнее время, были единичными [13] Опоры качения с шариковыми подшипниками широко используются в механизмах автоподзавода наручных часов. (Прим. науч. ред.) . Поскольку качество рабочих поверхностей сильно влияет на величину фрикционных сил в подшипниках скольжения, то стальные цапфы осей стали полировать до высокой чистоты поверхности. В часовом производстве используют преимущественно двустороннюю посадку валов. Консольное крепление барабанов пружин относится уже к прошлому, а если такая посадка осей еще встречается, то во всех случаях речь идет о вспомогательных незагруженных передаточных механизмах стрелочной передачи и т.п.

Опоры первых часов были примитивными, цапфы осей вращались непосредственно в раме. У башенных и железных настенных часов вкладывались в отверстия латунные втулки, чтобы они улучшали скользящие свойства опор и уменьшали износ цапф. У большинства часов, изготовленных во второй половине XVIII в., встречаются углубления вокруг отверстий опор, так называемые масляные чашечки.

У некоторых башенных часов чехословацкого происхождения конца XVIII в. и первой половины XIX в. иногда встречается совершенно необычная форма опор скольжения с квадратными отверстиями для цапф. Эту неудачную форму применяли в свое время и некоторые чешские часовщики, к которым относится и строитель башенных часов Франтишек Зуммерэкер.

Подшипники скольжения были усовершенствованы тогда, когда Николае Фатио (1664-1753) в начале XVIII в. открыл способ производства камневых подшипников. Благодаря ему Англия вплоть до 1790 г. была единственной страной, в которой имелось право производить сверленые камневые опоры. Новое изобретение дало возможность улучшить работу баланса, цапфы которого должны иметь как можно меньший диаметр, чтобы ограничить трение. Камневые опоры изготовляли из натуральных драгоценных камней, мягкого граната и агата, а накладные камни у баланса бывали иногда алмазными.

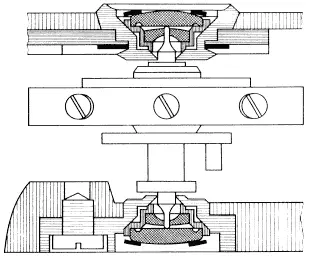

Рис. 29.Амортизатор ударов — система «Инкаблок»

Цилиндрическая форма цапфы баланса стала преобладать как более выгодная, цапфа редко ломалась, в то время как у малых часов с другими формами цапф, например коническими, цапфы ломались чаще всего. Для наг ручных часов, подвергавшихся сотрясениям и ударам, требовалось понизить опасность такого повреждения до минимума. Часовщики боролись с этим, применяя различные амортизаторы ударов, задачей которых было обеспечение надежной посадки вала баланса. На рис. 29 показана работа наиболее часто применяемой теперь конструкции камневых опор часового баланса с амортизатором системы «Инкаблок». Амортизатор позволяет валу баланса вместе с подшипниковым камнем совершать небольшое боковое смещение в направлении удара, при котором утолщенная часть оси баланса упирается, после чего баланс снова возвращается в свое первоначальное положение.
