Высокая башенноподобная структура носовой надстройки включала боевые адмиральские помещения, сигнальные посты и многочисленные посты управления системами вооружения. Там же имелся метеорологический пост. Немцы придавали большое значение "службе погоды" непосредственно на корабле и метеоролог получил просторную рубку и вполне приличную каюту рядом с ней.

Последний крейсер несколько отличался по внутреннему расположению от предшественников. Каждый из отсеков машинно-котельной установки (МКУ) удлинили на 0,8-1,3 м, чтобы несколько сгладить чрезвычайную тесноту этих помещений. Также был удлинен ангар, в каждом из крыльев которого теперь располагалось по два самолета вместо одного. Для подобного расширения пришлось изменить расположение катапульты, которая уже не помещалась между ангаром и задней мачтой. Ее сместили в нос от ангара вместе с кранами для гидросамолетов. В результате такой "рокировки" пришлось значительно изменить и расположение внутренних помещений носовой надстройки.

* Длина после модернизации корпуса (с "атлантическим" форштевнем).

** с некоторыми переменными грузами (вода в котлах, часть смазочного масла и т.п.).

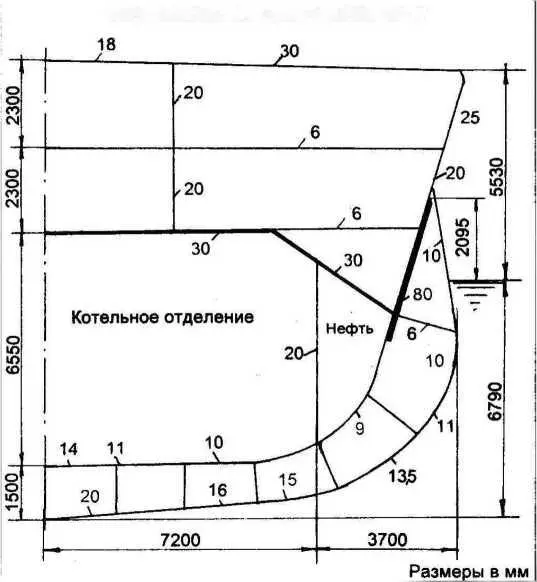

Сечение по мидель-шпангоуту

Защита всегда оставалась "ахиллесовой пятой" вашингтонских крейсеров. Ограниченное 10000 тонн водоизмещение, наряду с необходимостью иметь 8- дюймовую артиллерию и скорость за 30 узлов, не оставляло достаточного резерва на защиту. Вместе с тем высокие баллистические данные 203-мм орудий требовали весьма мощного бронирования, поскольку пробиваемость таких пушек, имевших снаряды весом 120-130 кг, составляла 150-200 мм на средних дистанциях. В результате такого противоречия первое поколение тяжелых крейсеров осталось практически без бортовой защиты. Энергетическую установку британских "Каунти" и французских "Дюкен" и "Турвиль" могли поразить удачным попаданием даже эсминцы.

С течением времени конструкторы смогли найти технические решения, позволившие значительно усилить броневую защиту. Со стапелей стали сходить очень удачные корабли, как например французский "Альжери 1', ставший одной из причин появления германских тяжелых крейсеров. Как правило, второе поколение "вашингтонцев" получало свою защиту за счет фактического превышения 10000-тонного лимита, в ряде случаев на 20-30%. В этом отношении положение немцев, сразу решивших не придерживаться вашингтонских ограничений, явно оказалось предпочтительнее.

Рассмотрим, насколько удачно им удалось распорядиться данным преимуществом. Для характеристики германского решения следует отметить особенности схем бронирования крейсеров 30-х годов. Доминировали два варианта: первый из них предполагал, по сути, местное бронирование наиболее уязвимых объектов, в первую очередь погребов боезапаса, и, когда оставалась возможность - МКУ. Из-за желания сэкономить как можно больше, защита погребов выполнялась в виде своеобразных "ящиков", закрытых спереди, сзади, с боков и сверху. Они обычно не доходили до бортов (например, на английских крейсерах), оставляя тем самым корабль незащищенным от внешних повреждений и затоплений даже легкими снарядами. Но и в тех случаях, когда броня погребов проходила по внешнему борту (как на американских и японских кораблях), в оконечностях она не поднималась выше уровня воды, поскольку боезапас располагался на нижних платформах. В результате проблемы затоплений по ватерлинии оставались. Другим вариантом, характерным для более поздних представителей данного класса, являлась обычная "линкорная" схема, с единым поясом, прикрывавшим все пространство между крайними башнями, включая погреба и энергетическую установку, и закрытым с носа и кормы броневыми траверзами, а сверху - броневой палубой. Так бронировались все итальянские "вашингтонские" крейсера, такую же схему приняли французы на "Альжери", а советские конструкторы - на крейсерах типов "Киров" и "Чапаев".
