Михаил Макаров - Реактивная артиллерия Красной Армии

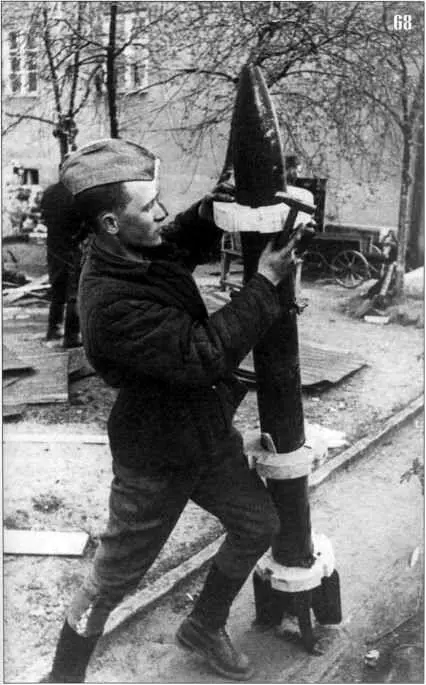

68. Изготовление летающих торпед в саперном подразделении инженер- майора Морозова. Для этого использовались обычные снаряды М-13, на которые одевался дополнительный корпус, заполняемый толом. Торпеды использовались в уличных боях для стрельбы из окон домов. На фото: установка на М-13 колец для крепления дополнительного корпуса. 1-й Украинский фронт, Бреславль, 29 апреля 1945 года (АСКМ).

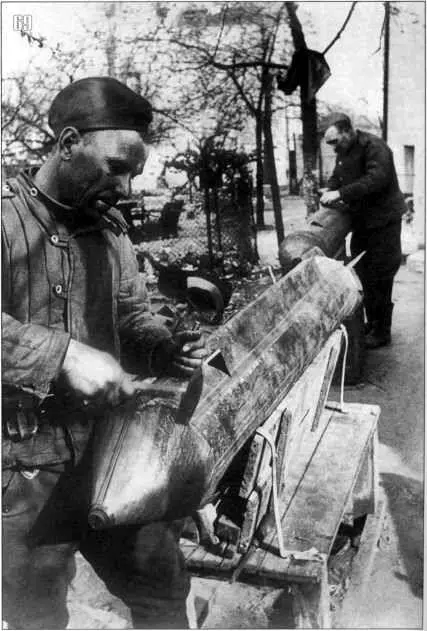

69. Изготовление дополнительного корпуса для летающей торпеды, обычно он делался из жести. 1-й Украинский фронт, Бреславль, саперное подразделение инженер-майора Морозова, 29 апреля 1945 года (АСКМ).

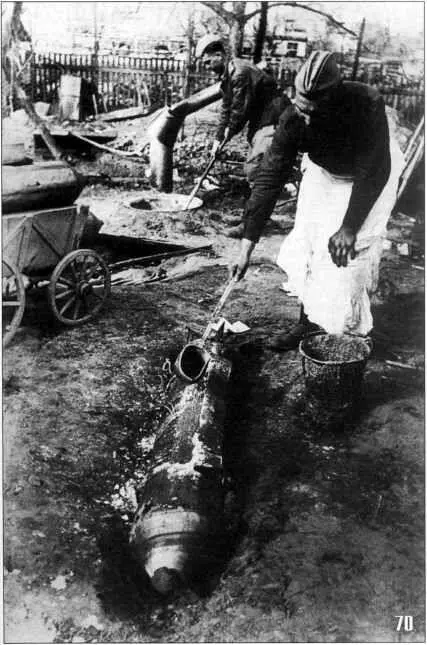

70. Заливка расплавленного тола в дополнительный корпус летающей торпеды, установленный на снаряд М-13. 1-й Украинский фронт, Бреславль, саперное подразделение инженер-майора Морозова, 29 апреля 1945 года (АСКМ).

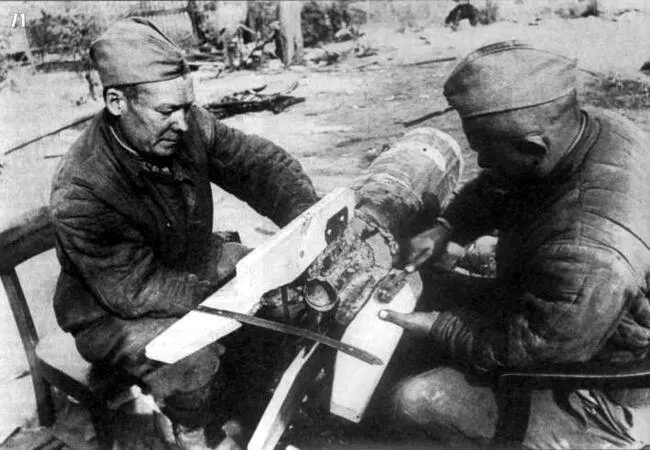

71. Установка стабилизатора на летающую торпеду (слева направо): красноармейцы — саперы К. Полуэктов и Н. Кондрашев. 1-й Украинский фронт, Бреславль, саперное подразделение инженер-майора Морозова, 29 апреля 1945 года (АСКМ).

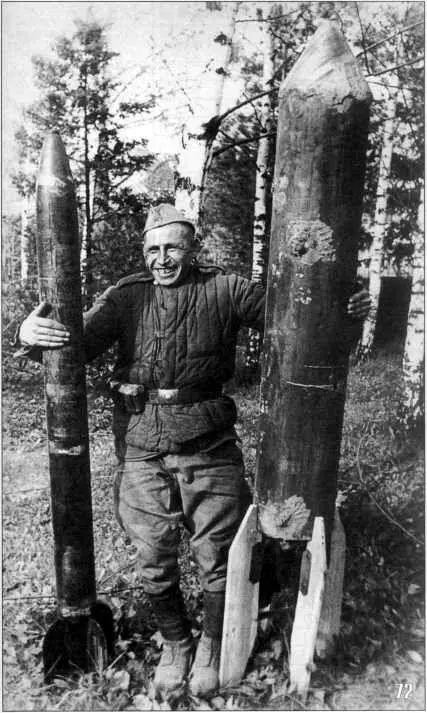

72. Сапер Н. Кондрашев с обычным снарядом М-13 и изготовленной летающей торпедой: хорошо видна разница в размерах. 1-й Украинский фронт, Бреславль, 29 апреля 1945 года (АСКМ).

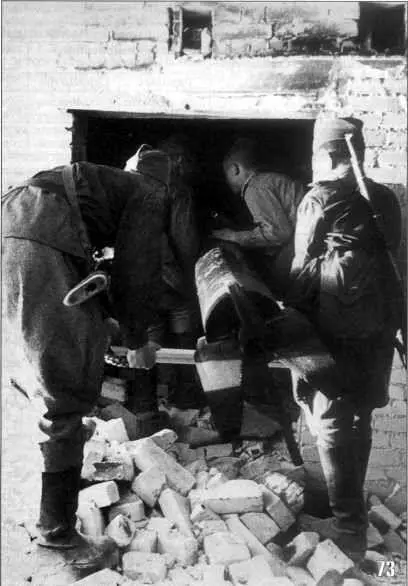

73. Переноска летающей торпеды для ее запуска из окна по дому, в котором засели немцы. 1-й Украинский фронт, Бреславль, саперное подразделение инженер-майора Морозова, 29 апреля 1945 года (АСКМ).

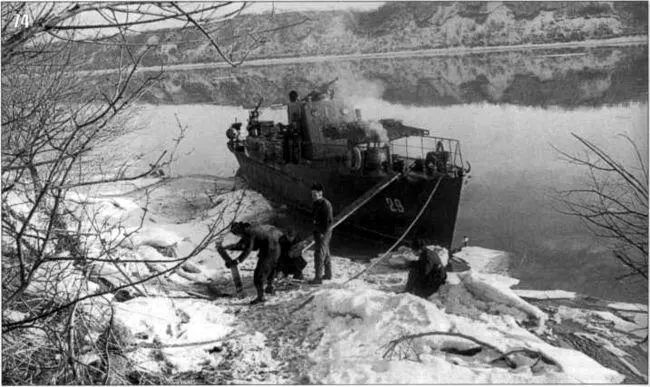

74. Установка М-8-24, смонтированная на катере. Зима 1944 года, Днепровская военная флотилия, Краснознаменная Керчинская бригада ракетных катеров (АСКМ).

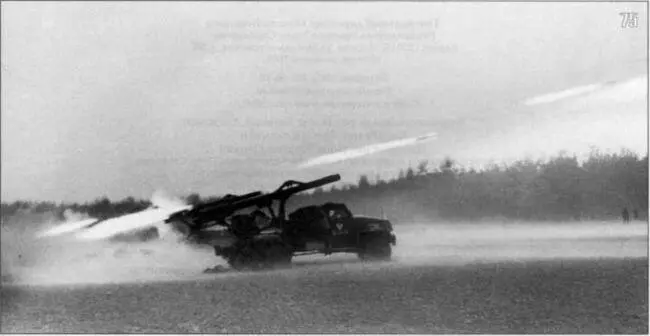

75. БМ-13-16 на шасси Studebaker US6 ведут огонь. Белоруссия, лето 1944 года (АСКМ).

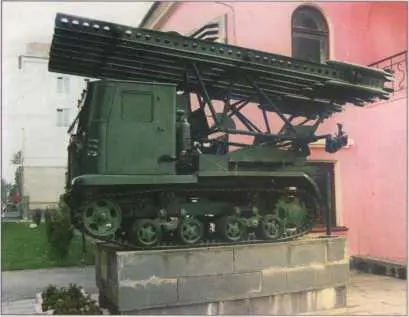

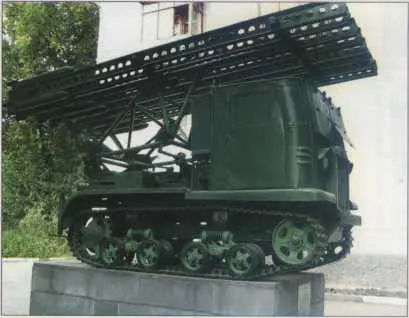

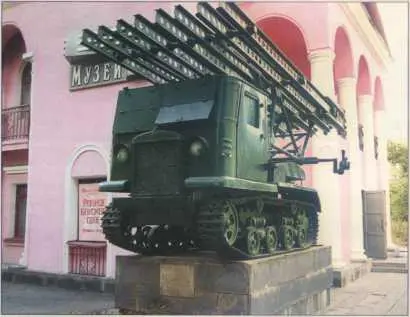

БМ-13-16 на тракторе СТЗ-5 НАТИ, установленная в качестве памятника на центральной площади Новомосковска (Тульская область). Машина провалилась под лед водоема в декабре 1941 года и была поднята в начале 1980-х. Единственный сохранившийся экземпляр «Катюши» на тракторе, находится в очень хорошем состоянии (фото А. Лагутина).

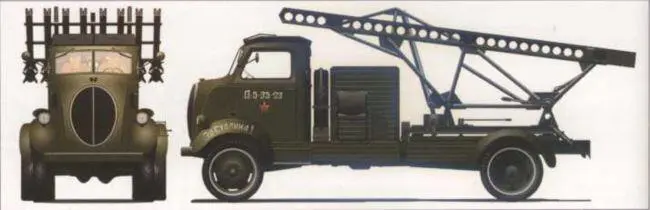

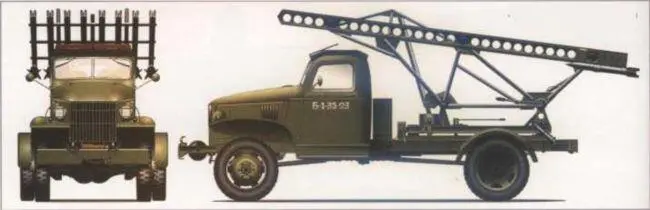

БМ-13-16 на шасси автомобиля Chevrolet G-7117.

БМ-13-16 на шасси автомобиля Ford-Marmon НН6.

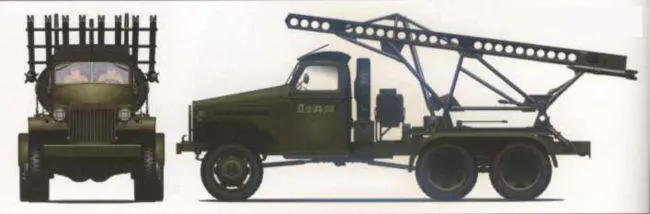

БМ-13-16 на шасси автомобиля Studebaker US6.

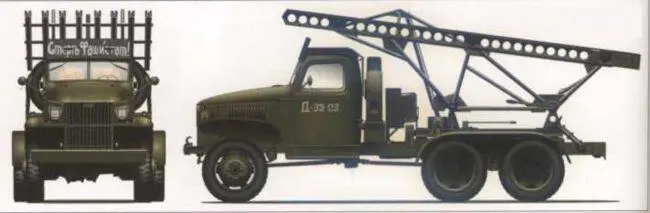

БМ-13-16 на шасси автомобиля GMC CCKW-352.

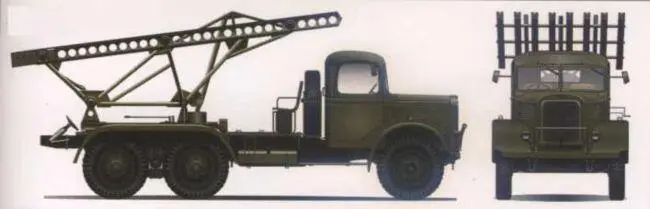

БМ-13-16 на шасси автомобиля Austin К6.

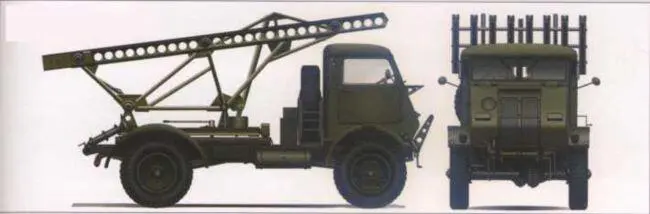

БМ-13-16 на шасси автомобиля Ford WOT-8 («Форд-Канадский»).

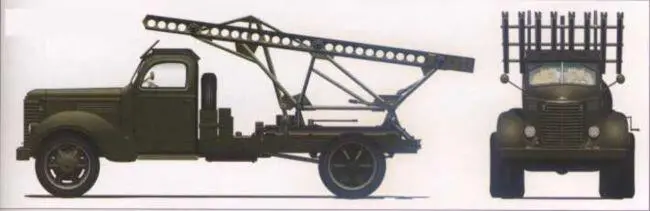

БМ-13-16 на шасси автомобиля International К7.

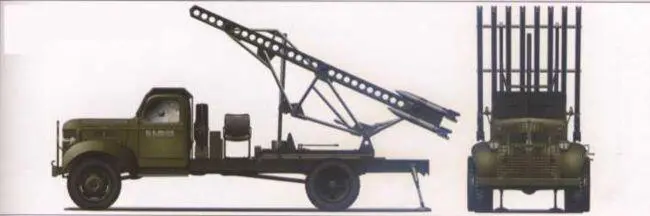

БМ-13-16 на шасси автомобиля Dodge Т-203В.
