Павел Мордовин - Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

В 7 часов вечера “Devastation” и “Sultan” стали на якорь у острова Веге в Бирхавене в ожидании случая для производства дальнейших испытаний”.

Во всех известиях об испытаниях “Devastation” постоянно упоминается о самодействующем аппарате Фруда, поставленном на этом мониторе и указывающем размахи качки, как боковой, так и килевой, высоту волны, длину ее, время качания и другие обстоятельства плавания. Подробностей этого прибора в печати нам еще не удалось видеть, и в общих же чертах он описан в отчете специального корреспондента “Times” находившегося на “Devastation”, таким образом: “Самодействующий прибор Фруда указывающий поведение судна, только теперь начинает пониматься и должным образом оцениваться ученым миром.

Описание этого остроумного прибора недавно было сделано самим изобретателем, как в королевском институте соединенных служб, так и в институте корабельных инженеров, и как в том, так и в другом учреждении, он был признан имеющим громадную цену и обсуждался весьма пространно”. “Здесь, — говорит корреспондент “Times”, — было бы неуместно приводить длинное описание этого, черезвычайно сложного механического устройства, но я обозначу, однако же, вкратце, в чем именно состоит цель этого прибора.

Элементы для составления проекта судна, как- то: положение центра тяжести, центра величины и метацентра, характер очертаний подводной части, распределение тяжестей и т.д. определяются в согласии с теоретическими исчислениями, основанными на наблюдениях, каким образом известные суда ведут себя в море. Но сведения, которые можно было получать из известного поведения судов в море, были, однако же, до сих пор во многих отношениях весьма малоценными, в следствие, во-первых, отсутствия верных инструментов для обозначения крена, и, во- вторых, в особенности потому, что вопрос постоянно сводился к выражению личного мнения, при чем наблюдатель всегда, более или менее, находился под известным влиянием.

Самодействующий же прибор Фруда с величайшей точностью указывает все желаемое, относящееся до поведения судна в море, независимо от какого бы то ни было наблюдателя. Важность получаемых таким образом фактов, относительно нового судна, выстроенного по новому чертежу, что именно имеет место в случае с “Devastation”, ясна, как по отношению возможности сравнений теории, послужившей основанием для его проектирования с действительно полученными результатами, так и ради отыскания данных для будущих чертежей.

Прибор состоит из двух частей, одной для указания боковой качки и другой — для килевой; но часть для обозначения движений носа и кормы в устройстве, поставленном на “Devastation”, в настоящее время, еще не так совершенна, как для указания боковой качки. Эта последняя состоит из двух отдельных инструментов — одного, в роде маятник, помещенного, возможно точно, в центре тяжести судна, и другого, имеющего вид тяжелого, неподвижного махового колеса, фута три в диаметре, с осью установленной на чрезвычайно искусно устроенном приспособлении трущихся роульсов. Действие этих инструментов, а равно и всех остальных принадлежащих аппарату отмечается в длинном листе, или бумажной ленте, навертывающейся на толстый цилиндр, приводимый и движение часовым механизмом с равномерной скоростью. Между прочим, прибор отмечает, угол наклонения судна к поверхности воды, которая его поддерживает, технически называемое относительным креном, тогда как такое же наклонение его к горизонту называется креном абсолютным.

Из этих двух кренов именно первый служит мерой восстанавливающей или кренящей силы, которой, в каждый данный момент, судно подчиняется, так как теперь уже всеми признано, что судно всегда стремится занять такое положение, чтобы его мачты были перпендикулярны к наклонной поверхности волны, совершенно по той же причине как и в тихой воде оно стремится поставить их по отвесу.

Таким образом абсолютный крен судна представляется общим итогом последовательных результатов различных сил, берущих свое начало в относительном крене, подвергающихся, однако же, влиянию трения воды о подводную часть судна и других подобных, замедляющих сил, которые действуют на судно во время качки и которые одного рода с приводящими его в состояние покоя, если оно будет искусственно раскачиваемо на тихой воде.

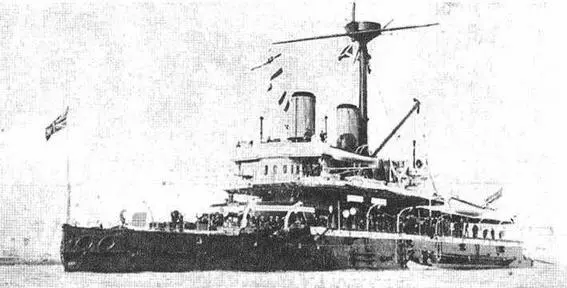

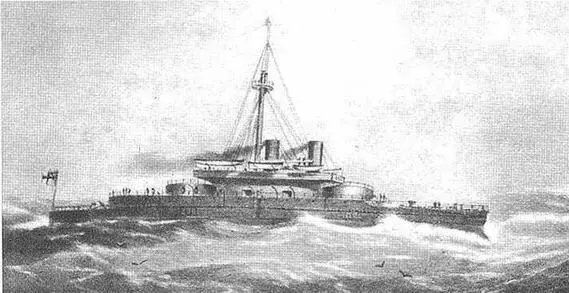

“Devastation” в первые годы службы (вверху) и после перевооружения в 1891-1892 гг.
