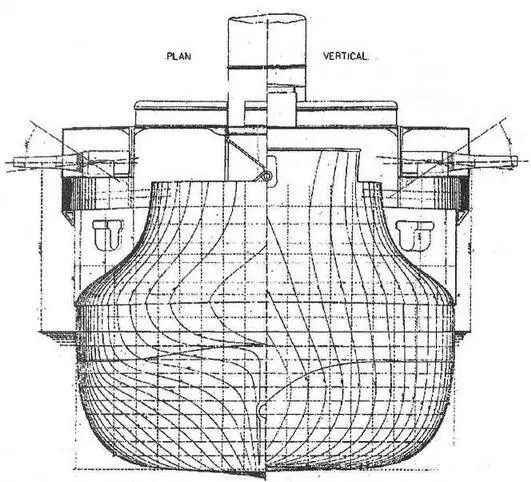

Броненосец "Редутабль". 1878 г. (Теоретический чертеж корпуса)

Весь пояс состоял только из двух рядов плит. Впервые применялись плиты большой ширины. Однако требуемое качество не было полностью достигнуто из-за неудач с их выделкой и из-за ошибок в чертежах. Доходило даже до того, что при пригонке плит на корпусе некоторые пришлось подрубать зубилом, чтобы достичь броню "гладкого вида". Понятно, что из-за этой работы было потеряно значительное число рабочих дней, но издержки защиты, в достижении которой так усердствовали, скоро забылись.

Броневые плиты установили на подкладку,и они пригонялись друг к другу клиновыми шпонками квадратного сечения (размер стороны 9 см). Плиты пояса, как и каземата крепились на надводном борту стальными болтами. Распределение плит также было изменено: толщина среднего пояса брони увеличилась с 24 до 30 см.

Броневые плиты главной палубы располагались на перекрытии из стальных листов толщиной 1,2 см. Соответственно также увеличились их толщины с проектных 1,2 см до 4, 5 и 6 см. Только два люка были прорезаны в этой палубе: кормовой, позволяющий спускаться в машинное отделение и в кормовые отсеки; и носовой, обслуживавший продовольственные кладовые в трюме и носовые помещения. Эти два люка были снабжены массивными комингсами из железа 70 см высотой и 30-см толщиной, основательно скреплёнными с палубой. Все входы в угольные ямы закрывались крышками из кованого 10-см железа. Кроме входов в пороховые и снарядные погреба, люков более не было.

Очертания тарана претерпели изменения по сравнению с проектом, но форштевень по-прежнему был из кованого железа. В то время промышленность не была способна гнуть стальные балки с таким значительным изгибом, как требовалось в проекте.

Трубопроводная система "Редутабля" обеспечивала: 1). откачивание воды из главных отсеков трюма в случае обнаружения течи и их осушение, 2). затопление и осушение бортовых помещений, предназначенных для принятия балластной воды, а также откачивание из клеток двойного дна, 3). обеспечение безопасности пороховых погребов затоплением и осушением, 4). обслуживание всех бытовых нужд, 5). пожарную безопасность.

Де Бюсси настойчиво добивался сведения к минимуму числа кингстонов в корпусе: их было только два. Трубопроводы "Редутабля" относились к двум системам:

1. Большой трубопровод диаметром 30 см, расположенный в двойном дне по всей длине корабля, набиравшийся из отрезков труб длиной 1,2 м, на случай быстрой замены через смотровые люки во внутренней обшивке. Они были прорезаны для откачивания воды из трюма и его осушения. Он удалял всю воду из корабля.

2. Малый медный трубопровод диаметром 12 см, шёл от носа до кормы поверх внутреннего дна и сообщался с забортной водой своими двумя оконечностями. К нему, постоянно заполненному водой, подключались все корабельные помпы. В некоторых исключительных случаях он мог служить для откачивания воды из балластных отсеков, двойного дна и пороховых погребов. Этот трубопровод снабжал корабль водой.

Каждый водонепроницаемый отсек трюма был соединён с большим коллектором ответвлением, снабженным клапаном. Этими клапанами управляли с бронированной палубы посредством балансира и рычагов, снабжённых винтовой нарезкой. Все эти краны размещались в легко доступных местах. Помпы для откачивания воды, соединённые с главным коллектором, были следующие: №1. Одна главная помпа производительностью 600 т воды в час. №2. Два эжектора Фридмана, откачивавшие каждый более 200 т воды в час. №3. Один сточный колодец, расположенный позади машины, из которого могли забирать воду: а) одна большая ручная помпа, нагнетающая и подающая воду; б) одна паровая помпа системы Тириона производительностью 40 т/ч; в) одна малая ручная помпа для полного осушения.

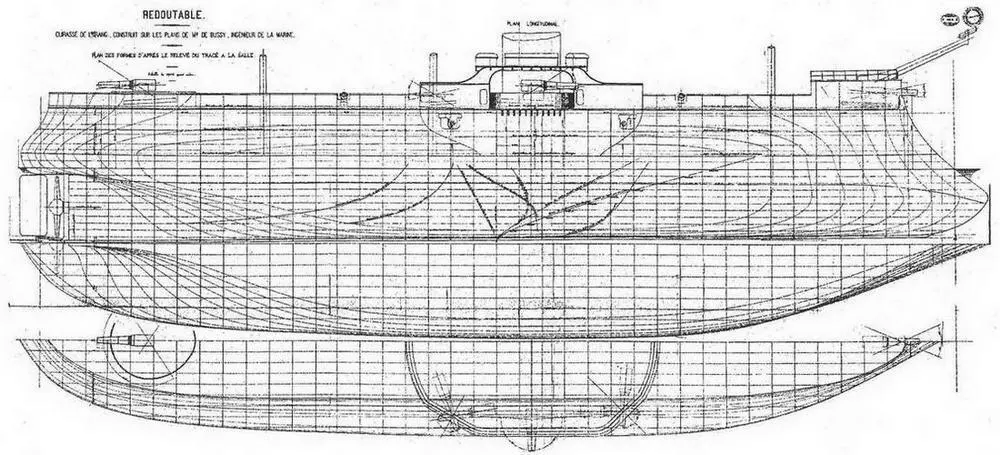

Броненосец "Редутабль". 1878 г. (Теоретический чертеж корпуса)

Главная помпа (№1) работала от малой вертикальной паровой машины, расположенной на жилой палубе в носу, выше водяного трюма. Она брала пар от специального котла, находящегося в том же отсеке. Подача воды этой помпой происходила по трубе, прорезающей броневую палубу. Эжекторы Фридмана (№2) подавали воду по отводам главного трубопровода. Один из них находился у переборки носового котельного отделения, другой в машинном отделении. Эти два эжектора потребляли пар от главного паропровода. Они, как и центробежная помпа, подавали воду на броневую палубу.
