Боевая рубка заставила пролить гораздо больше чернил. Этот важный конструктивный элемент перед принятием окончательного в принципе проекта уже становился объектом многочисленных дискуссий. Первоначальный проект инженера Сальо целиком охватывал боевую фок-мачту, как это можно видеть на публикуемом здесь чертеже, датированном 29 августа 1891 г. Это расположение было раскритиковано Дирекцией Материала, которая для освобождения боевой рубки сочла за лучшее отодвинуть фок-мачту. Тогда порт Тулона представил проект, частично учитывавший критику, в нём только половина мачты отнимала у рубки её полезную площадь. Более значительное отодвигание мачты влекло за собой глубокие изменения в расположении внутреннего устройства нижних палуб.

Предлагаемая модификация предполагала кроме того, заметное уменьшение диаметра мачты. Это предложение было раскритиковано заместителем Генерального инспектора инженером Клеман (Clement), который заметил, что оно влечёт за собой реализацию вогнутого броневого прикрытия для смежной части мачты, с неудобствами, каковые оно представляет с точки зрения сопротивления попаданию снаряда. Вследствие этого, инженер Клеман предложил отодвинуть боевую рубку назад на 230 мм и таким образом, придав ей правильную эллиптическую форму, прикрыть мачту, которой она будет касаться своей задней стороной. Такое расположение избавит, кроме того, от входной бронированной двери, доступ в рубку может быть сделан сквозь саму мачту.

Новый проект будет создан инженером Лом 2 августа 1892 г. Он представлял собой развитие предыдущего проекта, с введением в конструкцию сзади бронированного элемента специальной формы, броня рубки больше не прилегает к мачте, как можно видеть на публикуемом чертеже. Директор в Тулоне инженер Бёрье- Фонтэн со своей стороны предложил другой вариант, состоявший в расположении рубки не спереди фок-мачты, а сзади неё. Такое расположение автоматически придавало ей выпуклую форму. К сожалению, пока не найден детальный чертёж, предложенный инженером Клеман, но всё побуждает полагать, что это именно тот чертёж, который будет в конце концов реализован, конечно не без предварительных улучшений. Окончательный чертёж боевой рубки фигурирует в описательной записке №14, написанной после окончательного оснащения корабля. Он воспроизводится здесь.

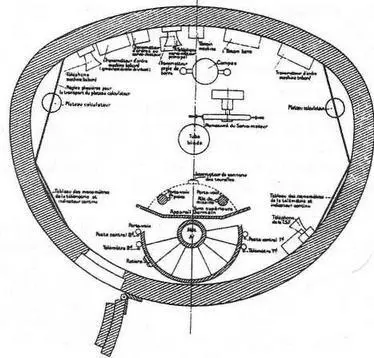

План боевой рубки броненосца “Карно” с указанием расположения в ней приборов.

В мае 1892 г. обозначилась также проблема гребных валов. Проектом предусматривались пустотелые валы диаметром 430 мм, но учреждение “Эндрэ” сообщало о невозможности изготовления таких деталей из стали. В итоге, 18 июня инженер Клеман дал своё согласие на принятие сплошных валов.

Не лучшим образом обстояло дело и с 14-см башнями. Все восемь башен были заказаны Обществу Батиньоль. Запиской от 23 февраля 1893 года дирекция пригласила службу наблюдения обсудить новые чертежи расположения башни, которые конструктор составил в качестве ответа на записку, сообщённую ему директором артиллерии 10 февраля. Это новое рассмотрение потребовалось вследствие замечания службы наблюдения 29 декабря, в котором с очевидностью были установлены трудности наведения и угроза повреждения, присущие спроектированной компоновке.

Эти трудности стали результатом капитальных изменений, которые были привнесены в чертежи, приложенные к контракту, вследствие переработок, сделанных службой артиллерии в изначально предусмотренные чертежи станков и затвора.

В записке от 4 июля 1893 г. инженер Валь (Wahl), ответственный Службы Наблюдения за Работами, порученными Индустрии в бассейне Ля Сэйн (la Service de la Surveillance des Travaux confies a l’lndustrie), так высказался по затронутому вопросу:

“Расположения, предложенные 21 июня, значительно отличаются от расположений, фигурирующих на чертежах, приложенных к записке артиллерии от 10 февраля. Запиской от 16 февраля Дирекция Материала действительно сообщает о трудностях, которым исполнение этих чертежей априори должно стать причиной, а именно серьёзные неудобства, которые должен был повлечь, с введением патрона в ствол, чрезмерный его откат в башне, происходящий из предложенного очертания станка.

Испытания, проведённые на модели в мастерской Общества Батиньоль подтвердили эти предположения; они выявили абсолютную невозможность сохранять эту систему станка, запиской от 29 марта мы познакомили с этим заключением Дирекцию Материала. Вследствие этих испытаний, служба артиллерии, письмом, направленным напрямую конструктору, разрешила её заменить, систему станка и рамы, фигурирующую на чертеже, типом, где орудие было бы уравновешено во всех позициях; система, представленная на настоящих чертежах, где орудие с “люлькой”, уравновешена исключительно в боевом положении, но отнюдь не в положении отката. Таким образом, позади орудия смогли выгадать пространство, достаточное для заряжания.
