Стальные трубки “Сэрв” изначально изготавливались из свёрнутого листа, спаянного вдоль. Возможности техники автогенной сварки стали оказались не безграничными, несколько последовавших несчастных случаев заставили сразу же прекратить применение трубок этого типа в пользу безшовных трубок. Изготовление безшовных стальных трубок специальным способом прокатки будет осуществлено в 1887 году немцем Манесман (Mannesman). Завод по выпуску этих труб будет создан в 1890 г. в Ремшайд, он быстро превратится в одно из наиболее значительных европейских металлургических предпринятый, очень долго сохраняя монополию на производство стальных трубок этого типа.

Нормальный запас угля, 500 т, позволял кораблю пройти 3000 миль со скоростью 10 уз. Запас полный 800 т.

Водоотливные средства. В январе 1908 года командиром броненосца Мотё (Mottet) был составлен документ “Описательный лист № 14”, который даёт представление о корабельной системе осушения:

1. Водонепроницаемая продольная переборка - между обоими отделениями машин и между различными котельными отделениями;

2. Средства осушения, состоящие из двух водоотливных симметричных, но независимых друг от друга, магистралей диаметром 350 мм, обслуживающих девять центральных отсеков, в которых могут собирать воду 4 помпы Тириона по 600 тонн и две по 30, то есть общей производительностью 2460 тонн в час. Кроме того, циркуляционные турбины машин могут откачивать из трюмов этих отсеков с производительностью 4320 тонн в час;

3. Коллектор, называемый “осушения”, установленный с каждого борта и соединённый со всеми клетками двойного дна, может обслуживаться помпами общей производительностью 90 тонн в час.

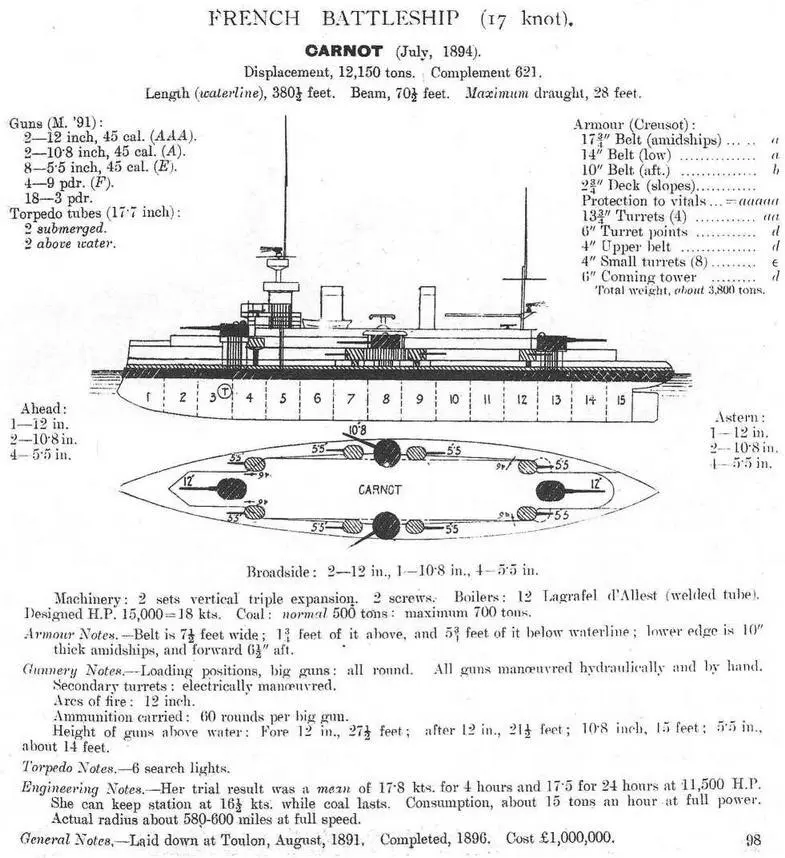

Броненосец “Карно". (Сведения о корабле, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1905-06 гг.)

Моте добавлял: “Можно использовать осушительный коллектор для заполнения клеток, но малое сечение трубопровода и отсутствие удаления воздуха, придавало операции чрезвычайную медлительность”.

Совсем не обязательно в данном случае прибегать к сложным вычислениям, чтобы сразу же понять, что с такими скромными средствами осушения и с такой их производительностью, затопление вследствие значительной пробоины имело мало шансов быть локализованным, тем более, что привлечение в качестве средств осушения циркуляционных машинных турбин, очевидно предполагало, что сама машина находится в исправности, чрезвычайно маловероятный случай, если как раз именно это отделение оказывалось затопленным.

Шлюпочное вооружение. Корабль располагал четырьмя парами прямых шлюпбалок с каждого борта, на которых при стоянках на рейде располагались те, или иные шлюпки. В положении по-походному все шлюпки, за исключением вельботов, поднимались с помощью ростерного крана на палубу и далее на тележках откатывались на свои штатные места, где и закреплялись. На корабле было шесть мест расположения больших шлюпок: по сторонам от передней дымовой трубы, по сторонам от задней дымовой трубы и на шканцах. Первоначально паровые катера занимали ближайшее к крану положение, то есть находились у задней дымовой трубы, позднее, исходя из практических соображений, катера, как реже требующиеся в повседневной службе, переместились на шканцы. Неудобство пользования шлюпками по отдельности вынуждала на рейде весь малый флот держать на шлюпбалках, да, как правило, и на ходу паровой либо гребной катер, висел выстреленным под краном, готовый к спуску.

На корабле находились: Два стальных паровых катера длиной 10 метров, на рейде висели под фермой, но если требовалось освободить тележки, то для паровых катеров были зарезервированы места под 27-см башнями на прямых шлюпбалках. Один деревянный паровой катер Уайта длиной 7,5 м, в положении на рейде располагался на двух прямых шлюпбалках между носовыми 14-см башнями правого борта. Один деревянный барказ длиной 11 метров (десантное вооружение одна 47-мм пушка в носу). Два гребных катера длиной 10 м, на рейде висели на кормовой паре прямых шлюпбалок под вельботами с каждого борта. Два гребных катера длиной 9 м. Два вельбота длиной 8,5 м, как в рейдовом, так и в положении по-походному висели на кормовой паре прямых шлюпбалок позади кормовых 14-см башен по обоим бортам. На рейде вельботы занимали верхнее место, нижнее отводилось для гребных 10-метровых катеров. Два яла длиной 5 м, на рейде висели на носовой паре выстрелов перед носовыми 14-см башнями с каждого борта. Две парусинные складные шлюпки Бертона длиной 5,6 м. Два плота длиной 3,5 м.
