Для водителей (В. Довгань, Н. Ерёменко, Н. Иванов, А. Калиниченко, Г. Латыпов, В. Сапранов и В. Чубукин) программа предусматривала несколько этапов.

Первый этап включал постепенное усваивание расстояния до объектов (вешка, трафарет, камень и т.п.), устанавливаемых на лунодроме и предъявляемых на видеоконтрольное устройство (ВКУ), а также их вертикальные и горизонтальные геометрические параметры.

На втором этапе - освоение старт-стопного режима движения. Это значит, что решение о направлении и длительности движения (передвинуться на столько-то метров или повернуться на столько-то градусов) фиксировалось определённым интервалом времени от начала движения до остановки лунохода с учётом времени задержки сигнала. Это позволяло привыкнуть к необычной работе и перейти на непрерывный режим движения на первой или второй скорости.

На третьем этапе водители управляли луноходом по тестовым трассам: операторы видели на экране ВКУ разметки предлагаемого маршрута и старались свести до минимума отклонения от него. Тестовые трассы позволяли получать навыки управления. Вместе с тем многократное движение по одному и тому же маршруту давало возможность проследить, как в процессе тренировок формируются навыки у каждого водителя по точности вождения.

На четвёртом этапе водитель должен был по заранее заданному курсу самостоятельно выбирать маршрут движения.

Научиться по плоской картинке оценивать объёмные характеристики оказалось самым трудным в нашей практической учёбе и, в частности, расстояния до предметов и промежутков между ними. Без этого мы не могли и думать о безаварийном лунном путешествии. На Луне не будет ориентиров (ограничительных столбиков, бордюров, кюветов, ширины дороги, указателей поворотов и т.д.), позволяющих водителю в земных условиях хотя бы примерно оценивать обстановку.

Во время тренировок на лунодроме мы отработали множество операций: водили луноход «змейкой», проходили «коридор», распознавали различные препятствия.

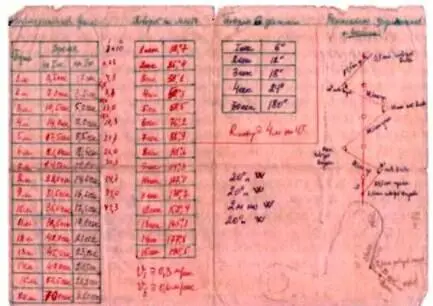

У меня сохранилась персональная «шпаргалка», которая отражала параметры движения машины 108А (проходимый путь на первой и второй скорости, угловые величины поворотов на месте и в движении) в зависимости от времени, а также упражнение «Змейка» и одна из тестовых трасс.

Рис. 42. «Шпаргалка»

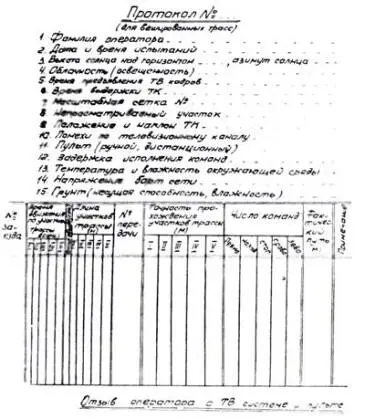

На персональных формализованных бланках, разработанных ЛН. Поляковым, результаты регистрировались и сравнивались с фактическими данными.

Рис. 43. Бланк Протокола №5 для вешированных трасс

На пульте водителя ДУ-001 располагались органы управления и информационные приборы. Центральное место занимал телевизионный экран с диагональю 35 см, на который по рационализаторскому предложению водителей наложили прозрачную плёнку. На ней было изображение двух прямых чёрного цвета, исходящих из нижних крайних точек экрана и сходящихся в центре на линии горизонта лунной поверхности и космоса при нулевых значениях крена и дифферента. Эти прямые показывали, где пройдут колёса левого и правого бортов лунохода. Сетка была создана для центральной и боковой курсовых телекамер. Такие же сетки использовались и на ВКУ пульта командира экипажа.

Обычно до 8-9 м местность просматривалась хорошо в том случае, если линия горизонта проходила посредине экрана, т.е. при нулевых значениях углов дифферента и крена, а далее детали сливались и оценка обстановки затруднялась. Поэтому эти прямые соединили горизонтальными линиями с отметками «2», «4», «6» и «8», соответствующим расстояниям в метрах от места стоянки лунохода. Это позволяло водителю оперативно оценивать обстановку по ходу движения и принимать правильное решение.

Слева от ВКУ - стрелочные приборы «Дифферент», «Крен», «Курс» и «Путь», которые информируют водителя о величинах углов подъёма (спуска) и наклонов шасси лунохода, направлении его движения и пройденном им пути.

Направление движения лунохода определялось наклоном рукоятки (штурвала), которая имела пятнадцать фиксированных положений. Изменение положения рукоятки было подготовкой к выполнению команды на исполнение, а сама радиокоманда уходила на борт лунохода лишь при нажатии кнопки, находящейся в торце рукоятки. При установке рукоятки «от себя» в первое фиксированное положение («Вперёд-1») - луноход двигался вперёд на первой скорости (0,33 м/с), во второе («2-я скорость») - на второй скорости (0,66 м/с). При установке «на себя» в первое фиксированное положение («Назад») - движение назад на первой скорости. Поворот лунохода, как на месте, так и во время движения достигался смещением рукоятки «Налево» или «Направо» из того фиксированного положения, в котором она находилась. Для прекращения движения лунохода, рукоятку нужно было вернуть из любого положения в нейтральное (исходное) - «Стоп».
