В ПЗРК используются ГСН трех типов наведения [4] Tomas Schober, Matus Grega, Pavel Necas. Manpads — Do They Present Real Threat? // Armed Forces Academy of General M. R. Stefanik, Liptovsky Mikulas, Slovak Republic, 2012.
— пассивное ПК (в последних моделях — многоспектральное), радиокомандное и лазерное полуактивное. Первый тип является наиболее распространенным, используемым в комплексах, разработанных в США и СССР/России на заре создания ПЗРК. Важными преимуществами такого типа наведения являются реализация принципа «выстрелил и забыл» и простота работы оператора при применении оружия. К недостаткам можно отнести подверженность ГСН ракеты постановке помех в виде отстреливаемых с летательных аппаратов ложных тепловых целей (ЛТЦ; другое принятое название — ИК-ловушки), а также подверженность воздействию получающим все более широкое распространение бортовых комплексов обороны, использующих принцип прямого действия лазерным лучом на ГСН ракеты с целью срыва наведения.
Радиокомандная система наведения (в западной военной литературе — CLOS, Command Line-Of-Sight) строится на принципе визуального сопровождения цели оператором и передачи команд наведения на ракету по радиоканалу. С одной стороны, этот принцип наведения делает бесполезным применение самого распространенного метода противодействия, используемого на летательных аппаратах, — ИК-ловушек. С другой — система наведения подвержена воздействию средств РЭБ, а также не позволяет реализовать принцип «выстрелил и забыл» и требует хорошо подготовленных операторов, что явилось существенным недостатком в период использования ПЗРК Blowpipe моджахедами в Афганистане в 1980-х годах.
Лазерная система наведения использует принцип непосредственного наведения лазерного луча на цель в качестве линии прицеливания, при котором ракета следует в стволе луча. При реализации данного принципа отсутствует канал связи ракеты и оператора, что делает систему помехоустойчивой. Единственными производящимися сейчас комплексами, в которых реализована такая система наведения, являются шведский RBS-70 и британский Starstreak. Примечательно, что британцы отказались от использования радиокомандных систем, ранее реализованных ими в ПЗРК Blowpipe и его модернизированном варианте Javelin (в 1979 г. были проведены успешные испытания полуавтоматической системы наведения для комплекса Blowpipe, в варианте Javelin он был принят на вооружение в 1984 г., в настоящее время не производится).
Особняком стоит китайский ПЗРК QW-3, в котором применяется полуактивная лазерная система наведения [5] Matt Schroeder. The Manpads Threat and International Efforts to Address It. Ten Years after Mombasa. Washington D.C.: Federation of American Scientists, 2013. P. 6.
, которая аналогична принципу, реализованному во многих системах высокоточного оружия, — подсветка цели лазерным лучом и автономное наведение ракеты на отраженный сигнал.
Очевидно, что наибольшее распространение получили комплексы с ПК или, в настоящее время, мультидиапазонными ГСН, сочетающие в себе простоту применения, реализацию принципа «выстрелил и забыл», компактность и лучшие весовые характеристики. Очевидно также, что характеристики таких ПЗРК в наибольшей мере подходят для легкой пехоты, спецназа, повстанческих и террористических групп.

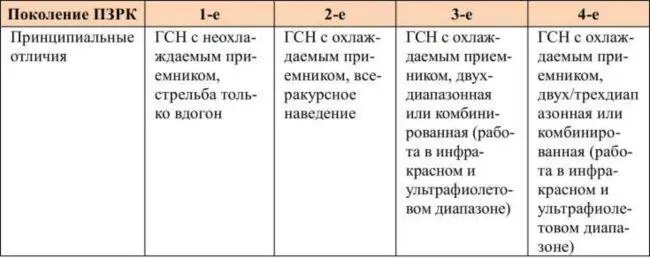

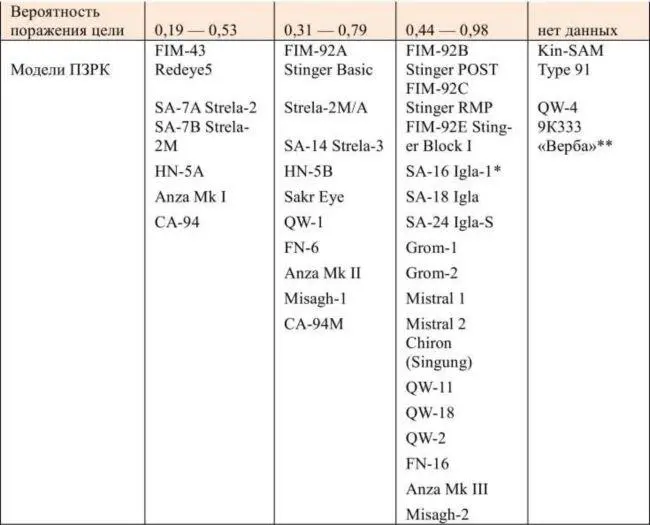

ТАБЛИЦА 1. Классификация моделей ПЗРК с ПК ГСН по поколениям
Источник : MANPADS. A Terrorist Threat to Civilian Aviation? // BICC. 2013. February. P. 32.
* по классификации российских источников относится к ПЗРК второго поколения;
** данный ПЗРК не был включен в вышеуказанную публикацию, так как поступил на вооружение в 2014 г.; использовано только российское обозначение в связи с отсутствием данных об обозначении НАТО.
FIM-43 Red eye и FIM-92 Stinger
Разрабатывавшийся с 1958 года ПЗРК Red eye в своей основе имел управляемую ракету FIM-43 с ПК ГСН и с осколочно-фугасной БЧ М-222. Ракета развивала скорость до 580 метров в секунду и могла поражать цели на дальности до 4500 метров и на высоте до 2700 метров. Комплекс начал поставляться в войска в 1967 г., но первоначальной боеготовности официально достиг в октябре 1967 г.
Данный ЗРК применялся армиями Израиля и Сальвадора в 1980-х годах, а в 1984 году был поставлен афганским моджахедам.
Однако, по данным [6] FIM-92A Stinger Weapons System: RMP & Basic // fas.org/man/dod-101/ sy s/land/stinger.htm.
FAS (Federation of American Scientists), уже в 1961 г. было очевидно, что комплекс не отвечает требованиям, предъявляемым к таким системам, а именно: ракета была недостаточно быстрой и маневренной, и ГСН не обладала необходимой разрешающей способностью.
