Михаил Барятинский - Танки Блицкрига Pz.I и Pz.II

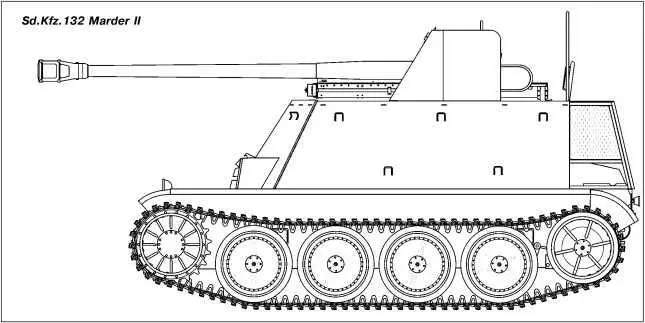

Sd.Kfz. 132 Marder II.

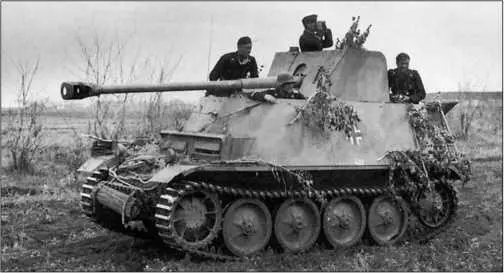

Расчет противотанковой САУ Marder II ведет наблюдение за противником. Восточный фронт, 1942 год.

Внешне 76-мм немецкий выстрел сильно напоминал 75-мм для пушки Рак 40, от которого, собственно, и была заимствована гильза. Поэтому в войска поступил циркуляр, требовавший обращать внимание на маркировку выстрелов, во избежание ошибок.

Говоря о модернизации пушки Ф-22, необходимо подчеркнуть, что немцы, в общем-то, никакой «Америки не открыли». То, что в конструкцию пушки заложены огромные резервы, было известно с момента ее создания. По первоначальному проекту В.Г. Грабина пушка должна была получить новый мощный 76-мм выстрел и дульный тормоз. Опытный образец такого орудия был изготовлен и успешно испытан, но поддержки у руководства ГАУ не нашел. Командование Красной Армии посчитало производство нового выстрела нецелесообразным, так как на складах еще с Первой мировой войны хранились миллионы 76-мм выстрелов образца 1900 года. В результате конструкторам пришлось переделать орудие под старый выстрел, для которого дульный тормоз был уже не нужен. Так что немцы, оценив конструкцию пушки Ф-22, просто вернули ее к первоначальному проекту.

После модернизации баллистические характеристики пушки существенно улучшились. Так, 76-мм советский бронебойный снаряд на дальности 100 м при угле встречи 90° пробивал броню толщиной 98 мм, а на дальности 1000 м — 82 мм. Немецкий 76-мм бронебойный снаряд PzGr 39, покидавший ствол с начальной скоростью 740 м/с, на дистанции 1000 м пробивал 107-мм броню. В свою очередь подкалиберный снаряд PzGr 40 имел начальную скорость 990 м/с и на дистанции 1000 м пробивал броню толщиной 130 мм!

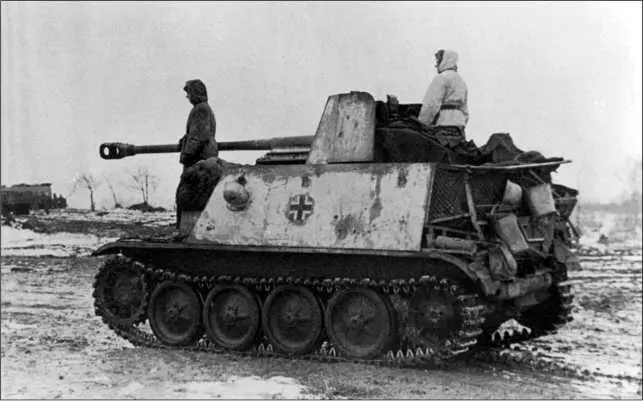

Самоходные истребители танков Marder II являлись наиболее мобильным противотанковым средством в условиях снежного бездорожья. Восточный фронт, 6-я полевая армия, ноябрь 1942 года.

Производство противотанковых пушек Рак 36(r) началось в 1942 году. Сдача их Вермахту велась вплоть до весны 1943 года, а для самоходной артиллерии — до 1944 года. Всего же Вермахт получил около 560 орудий в буксируемом варианте и 894 в варианте для САУ.

Что касается шасси самоходных орудий, то первыми в противотанковые САУ подверглись легкие танки Pz.II Ausf.D/E. При переделке танка в САУ башню демонтировали, а на крыше корпуса устанавливали низкопрофильную боевую рубку, сваренную из броневых листов толщиной 14,5 мм. Крыши рубка не имела, а с кормы монтировалась металлическая сетка. На части машин кормовая часть рубки была прикрыта броневыми листами. Внутри рубки имелись сиденья для двух членов орудийного расчета, размещались радиостанция Fu Spr «d» и 30 выстрелов боекомплекта.

76-мм пушка была установлена на крыше корпуса танка на специальном лафете. От полевого орудия была заимствована вращающаяся часть. Углы горизонтального наведения составляли по 25° вправо и влево, вертикального — от -5° до +16°. Скорострельность пушки достигала 10 выстр./мин. Пушка была оборудована специальным 5-мм щитом П-образной формы. На САУ ранних выпусков устанавливались пушки FK 296(r), на всех последующих — Рак 36(r). Для стрельбы из пушки использовался телескопический прицел Pakzielfernrohr ZF 3x8°.

Вспомогательное вооружение машины состояло из пулемета MG 34, который перевозился в боевом отделении САУ, а для ведения стрельбы устанавливался на специальном кронштейне на щите орудия. Боекомплект пулемета состоял из 800 патронов.

Как и на базовом танке, на САУ был установлен 6-цилиндровый карбюраторный рядный двигатель жидкостного охлаждения Maybach HL 62TRM мощностью 140 л.с. (103 кВт) при 2600 об/мин. Несмотря на то, что масса САУ по сравнению с танком возросла на 1,5–2 т и достигла 11,5 т, динамические характеристики машины изменились мало. Самоходка развивала максимальную скорость 55 км/ч. При емкости бензобака 200 л запас хода машины составлял 200 км.

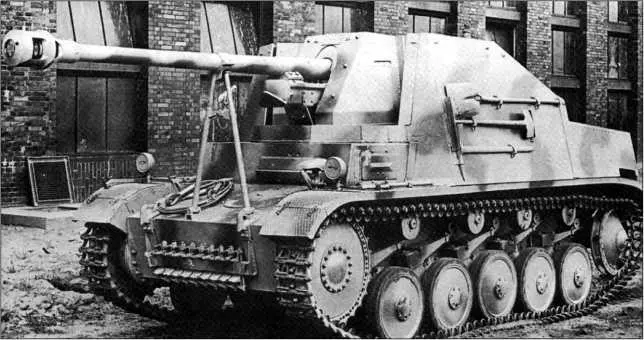

Истребитель танков Sd.Kfz.131 Marder II во дворе завода FAMO-Ursus.

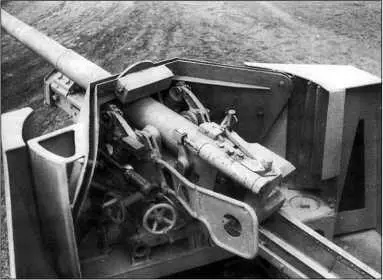

Вид на казенную часть 75-мм пушки Рак 40 и щитовое прикрытие.
