Михаил Барятинский - Танки Блицкрига Pz.I и Pz.II

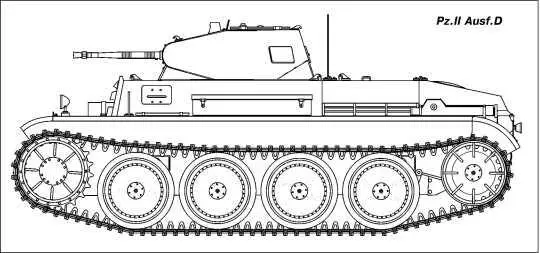

Pz.II Ausf.D.

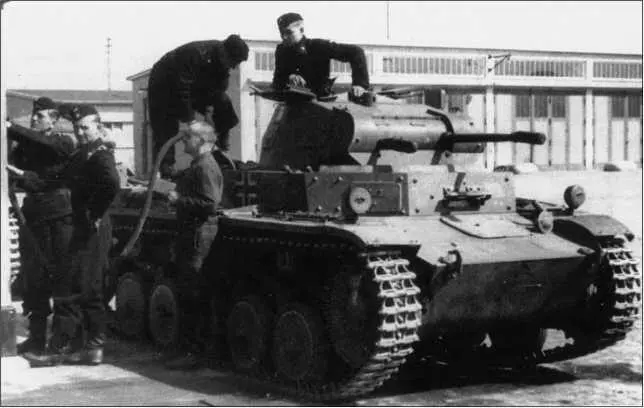

Заправка топливом танка Pz.II во 2-й танковой бригаде. После Польской кампании лобовая броня танков Ausf. с, А и В была усилена накладными листами. Опознавательный знак — черный крест в белой окантовке — был введен с 26 октября 1939 года.

К сожалению, как и в случаях с большинством других немецких боевых машин, указать абсолютно точное число выпущенных Pz.II не представляется возможным. Больше всего вопросов вызывают машины вариантов «с», «А», «В» и «С». Как в отечественной, так и зарубежной литературе их выпуск характеризуется общим числом — 1113 или 1114 единиц. Причем разбивки по отдельным модификациям, как правило, не дается. Если принять эту цифру на веру, то общее количество изготовленных Pz.II (без учета огнеметных танков) составит 1888 (1889) единиц, из них до начала Второй мировой войны было изготовлено 1348 (1349) единиц.

Компоновка танка представляла собой классическую немецкую схему с передним расположением трансмиссии. Особенностью компоновки Pz.II было размещение двигателя и трансмиссии со смещением к правому борту. Соответственно обитаемые отделения танка оказались смещены к левому борту.

КОРПУСтанка сваривался из катанных листов хромоникелевой стали. Посадочного люка в крыше корпуса у механика-водителя не было, и для этой цели он пользовался одностворчатым люком в верхнем лобовом листе корпуса. В отделении управления находились брезентовое сиденье механика-водителя, органы управления танком и контрольные приборы. В корпусе имелись четыре смотровых прибора со стеклоблоками триплекс, закрывавшиеся снаружи броневыми крышками со смотровыми щелями. Моторное отделение отделялось от боевого перегородкой. В последнем справа располагался двигатель, а слева радиатор и вентилятор системы охлаждения. В правой части крыши моторного отделения имелся двухстворчатый люк для доступа к двигателю.

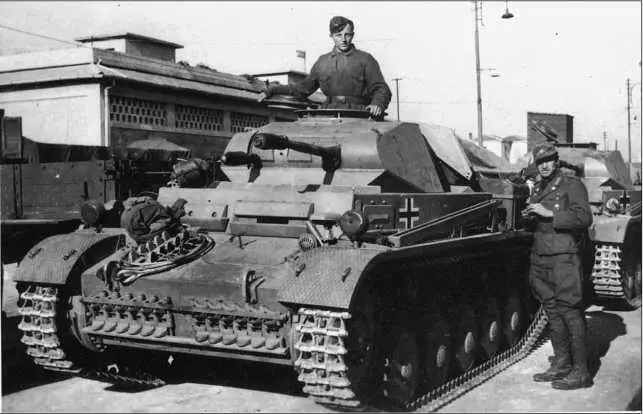

Танк Pz.II Ausf.F из состава 15-й танковой дивизии в Бенгази. Ливия, 19 декабря 1941 года. Танки этой модификации легко отличить по прямой лобовой плите корпуса.

БАШНЯ— сварная, шестигранная — была смещена относительно продольной оси танка влево на 85 мм. В ее крыше находился двухстворчатый люк, замененный в процессе модернизации командирской башенкой. В правой створке люка выполнялся маленький прямоугольный лючок для флажковой сигнализации. Вращение башни осуществлялось вручную с помощью механизма поворота, располагавшегося справа от маск-установки вооружения. В бортах башни имелись два смотровых прибора со стеклоблоками триплекс и два вентиляционных лючка, закрываемых броневыми крышками. Полик боевого отделения в башне отсутствовал.

ВООРУЖЕНИЕ. На танках Pz.II Ausf. а, Ь, с, А — F устанавливалась 20-мм автоматическая пушка KwK 30 с длиной ствола 50 калибров. Начальная скорость бронебойного снаряда составляла 780 м/с, скорострельность — 280 выстр./мин. Максимальная дальность стрельбы — 4400 м, дальность прямого выстрела — 1000 м. Масса орудия — 63 кг. Горизонтальное наведение осуществлялось за счет поворота башни, вертикальное — с помощью винтового подъемного механизма, размещенного слева от пушки. Угол вертикального наведения колебался в пределах от -9,5° до +20°.

На части танков Ausf.F устанавливалась 20-мм автоматическая пушка KwK 38, отличавшаяся от KwK 30 лучшим качеством изготовления, меньшей массой (56 кг) и большей скорострельностью (450 выстр./мин).

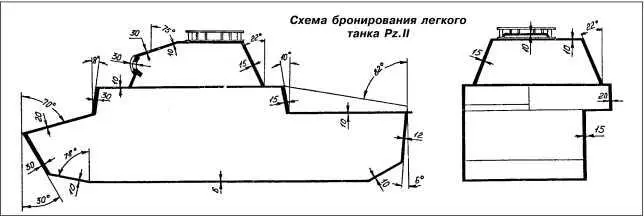

Схема бронирования легкого танка Pz.II.

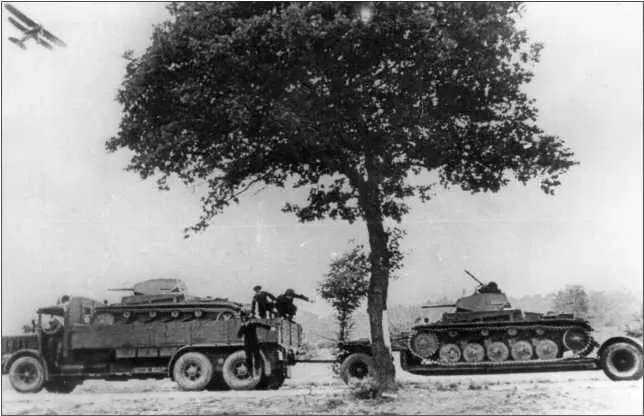

Для перевозки Pz.II использовались автомобили Faun L900 D567 и двухосные прицепы Sd.Anh.115.

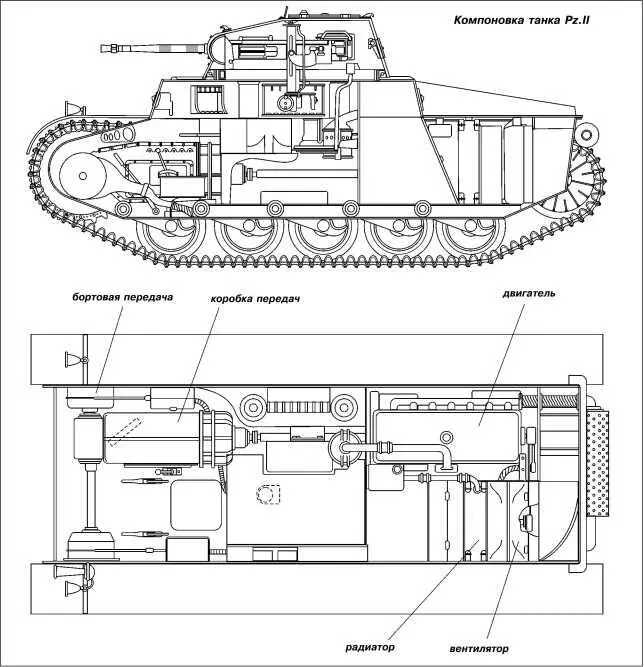

Компоновка танка Pz.II.

Боекомплект пушки состоял из 180 выстрелов (в ходе войны он возрос до 320) в магазинах по 10 штук в каждом. Бронебойно-трассирующий снаряд массой 148 г на дистанции 100 м при угле встречи 90° пробивал броневую плиту толщиной от 17,5 до 20 мм. В 1940 году в боекомплект Pz.II ввели выстрел Panzergranatpatrone 40, сердечник которого выполнялся из твердого сплава с использованием вольфрама. Бронепробиваемость новым снарядом на дистанции 100 м достигала 40 мм при угле встречи 60° и 20 мм на дистанции 500 м.
