Максим Коломиец - Противотанковая артиллерия Вермахта во Второй Мировой войне. От «дверных колотушек» до «убийц танков»

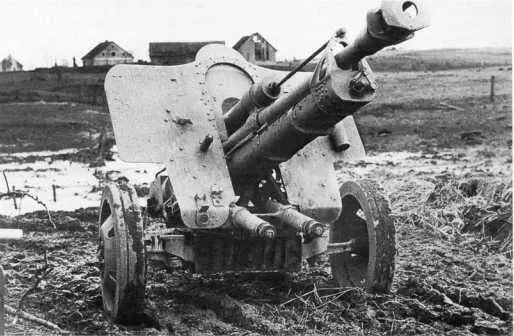

76,2-мм противотанковое орудие Pak 39 (r), захваченное частями Красной Армии в Восточной Пруссии. 3-й Белорусский фронт, полоса наступления 3-й армии. Ствол находится в откате, «родные» колеса заменены на колеса меньшего диаметра (АСКМ).

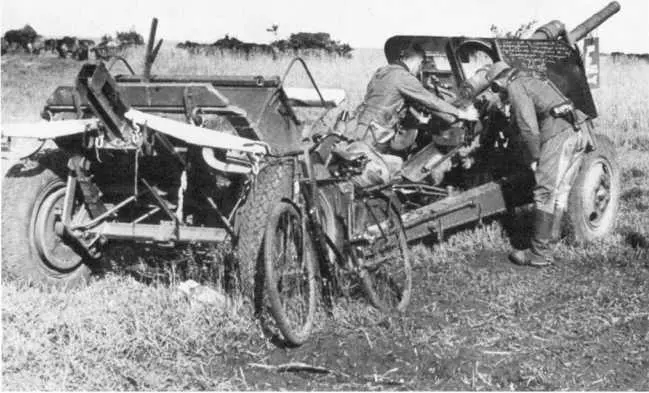

Немецкие солдаты осматривают брошенную частями Красной Армии 76,2-мм дивизионную пушку образца 1939 года (Ф-22УСВ). Группа армий «Юг», июль 1942 года. Часть таких орудий было переделано в противотанковые и использовались в вермахте как Pak 39 (r) (АСКМ).

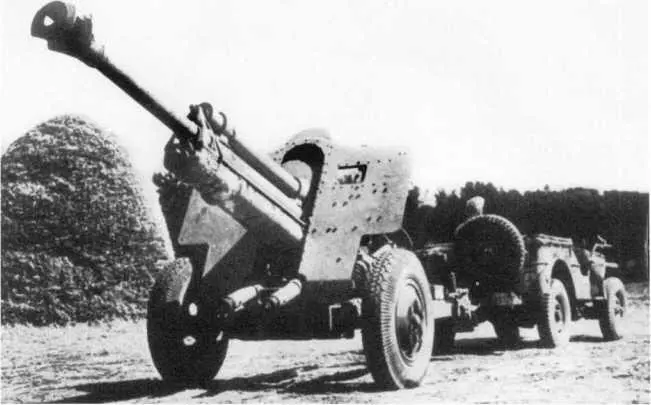

76,2-мм противотанковое орудие Pak 39 (r), захваченное частями союзников, везут в тыл автомобилем «Виллис». 1944 год. В отличие от пушки на предыдущем фото, это орудие имеет «родные» колеса от ЗИС-5 (фото из коллекции М. Свирина).

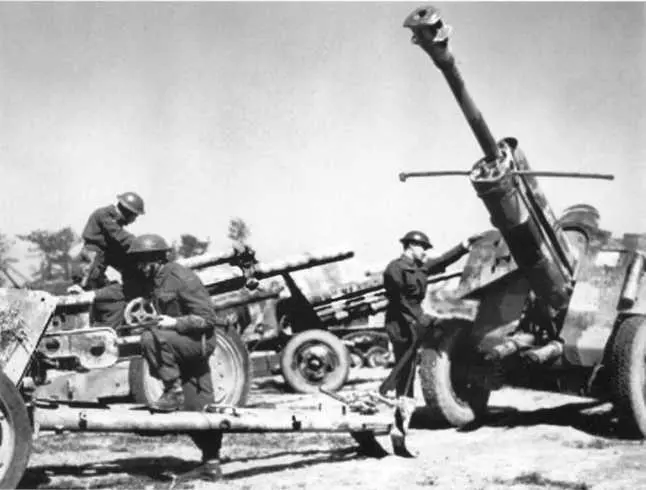

Канадские солдаты осматривают трофейные орудия. Лето 1944 года. Справа видна 76,2-мм пушка Pak 39 (r) (ЯМ).

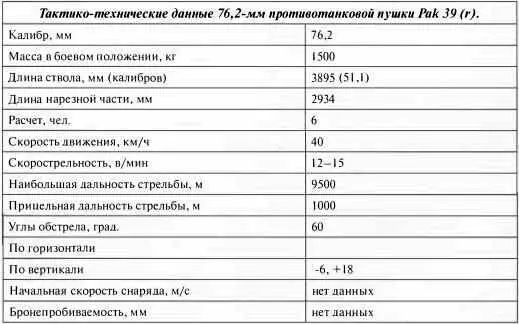

Тактико-технические данные 76,2-мм противотанковой пушки Pak 39 (r).

Проектирование нового 88-мм противотанкового орудия началось фирмой Рейнметалл-Борзиг еще осенью 1942 года, причем в качестве базовой была использована баллистика от зенитки Flak 41 такого же калибра. Ввиду загруженности фирмы другими заказами в конце 1942 года доработку и производство 88-мм противотанковой пушки, получившей обозначение Pak 43, передали фирме Весерхутте (Weserhutte).

Pak 43 имела ствол длиной почти в семь метров с мощным дульным тормозом и горизонтальным клиновым полуавтоматическим затвором. В наследие от зенитки орудию достался крестообразный лафет, который для транспортировки оснащался двумя двухколесными ходами. Хотя такая конструкция и утяжеляла орудие, она обеспечивала круговой обстрел по горизонту, что при борьбе с танками было немаловажно.

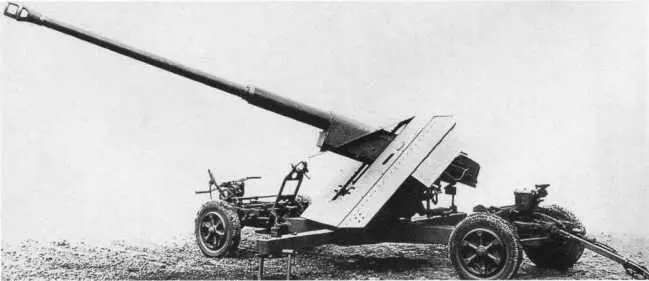

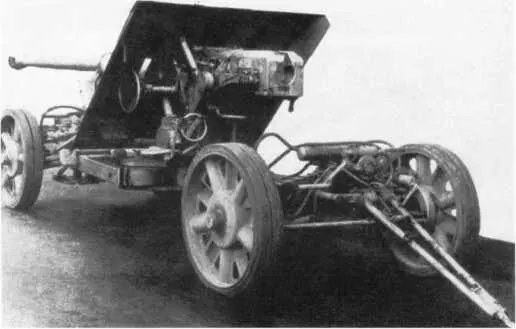

88-мм противотанковая пушка Pak 43 на колесных ходах перед установкой на землю. На нижнем фото боковины крестообразного лафета уже откинуты и установлены на специальные опоры, что делалось перед отсоединением колесных ходов. Это орудие первых выпусков с колесами от 88-мм зенитки Flak 36 (ИП).

Горизонтальная установка пушки осуществлялась по уровням специальными домкратами, находившимися на концах продольной балки лафета. Для зашиты расчета от пуль и осколков снарядов служил шит из 5-мм брони, установленный под большим углом к вертикали. Масса орудия составила более 4,5 тонн, поэтому для ее буксировки планировалось использовать только 8-тонные полугусеничные тягачи Sd.Kfz. 7.

В боекомплект Pak 43 входили унитарные выстрелы с бронебойным (PzGr 39/43 массой 10,2 кг), подкалиберным сердечником из карбида вольфрама (PzGr 40/43 массой 7,3 кг), кумулятивным (HLGr) и осколочным (SprGr) снарядами. Орудие имело очень хорошие данные — оно могло без труда поражать все типы советских, американских и английских танков на дистанциях порядка 2500 м.

Из-за больших нагрузок, возникающих при стрельбе, Pak 43 имела относительно небольшой срок службы ствола, составлявший от 1200 до 2000 выстрелов.

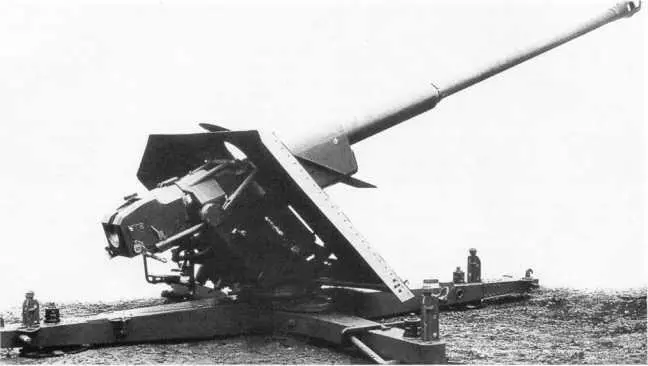

88-мм противотанковая пушка Pak 43 в боевом положении. Опоры боковин крестообразного лафета откинуты вверх (ИП).

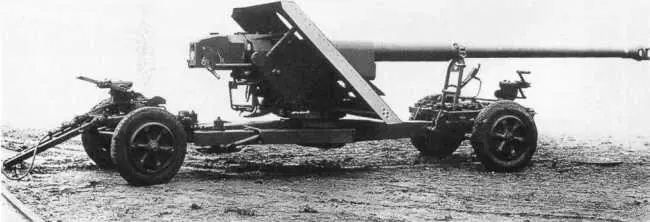

88-мм противотанковая пушка Pak 43 в транспортном положении на колесных ходах. По сравнению с пушкой, изображенной на стр. 49 эта Pak 43 имеет колеса другой конструкции и немного измененную конфигурацию боковин щита. Такие пушки выпускались с весны 1944 года и до конца войны (ИП).

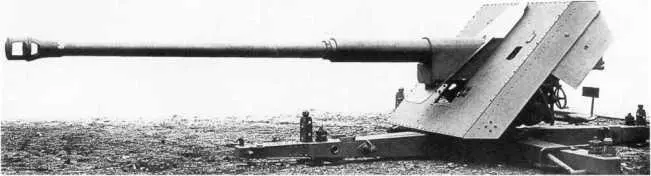

88-мм противотанковая пушка Раk 43 в боевом положении. Для фиксации орудия в землю вбивались 4 специальных трехлопастных клина, которые вставлялись в специальные отверстия на концах балок лафета (ИП).
