Владимир Петров - История развития АРИЗ. ТРИЗ

5.6. Проверить возможность изменения во времени.

Вспомогательные вопросы

Нельзя ли устранить противоречие:

а) «Растянув» во времени происходящее по условиям задачи действие?

б) «Сжав» во времени происходящее по условиям задачи действие?

в) Выполнив требуемое действие заранее, до начала работы объекта?

г) Выполнив требуемое действие после того, как объект закончит работу?

д) Если по условиям задачи действие непрерывно, проверить возможность перехода к импульсному действию – и наоборот.

5.7. Как решаются аналогичные задачи в природе?

Вспомогательные вопросы

а) Как решаются подобные задачи в неживой природе?

б) Как решаются подобные задачи у вымерших или древних организмов?

в) Как решаются подобные задачи у современных организмов? Каковы в данном случае тенденции развития?

г) Какие поправки надо внести, учитывая особенности используемых техникой материалов?

5.8. Проверить возможные изменения в объектах, работающих совместно с данным.

Вспомогательные вопросы

а) В какую надсистему входит система, рассматриваемая в задаче?

б) Как решить данную задачу, если менять не систему, а надсистему?

Если задача не решена, вернуться к шагу 1—3. Если задача решена, вернуться к четвертой части АРИЗ, оценить найденную идею и перейти к шестой части АРИЗ.

Часть 6. Синтетическая стадия

6.1. Определить, как должна быть изменена надсистема, в которую входит измененная система (данная по условиям задачи).

6.2. Проверить, может ли измененная система применяться по-новому.

6.3. Использовать найденную техническую идею (или идею, обратную найденной) при решении других технических задач.

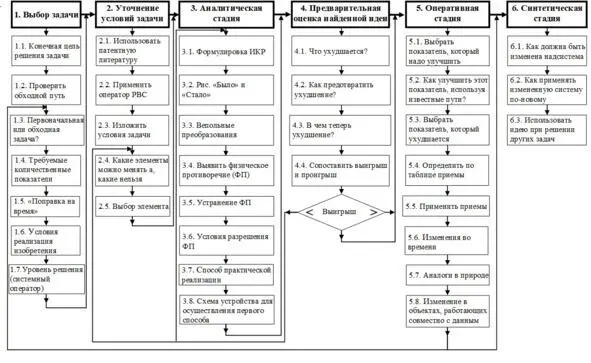

БЛОК-СХЕМА АРИЗ-71Б

Текст АРИЗ-71В (75)

Алгоритм решения изобретательских задач 49 49 Альтшуллер Г. С. Алгоритм решения изобретательских задач – АРИЗ-71В. – Баку. – 7 с.

Часть 1. Выбор задачи

1.1. Определить конечную цель решения задачи:

а) Какова техническая цель решения задачи (Какую характеристику объекта надо изменить?);

б) Какие характеристики объекта заведомо менять нельзя при решении задачи?

в) Какова экономическая цель решения задачи (Какие расходы снизятся, если задача будет решена?);

г) Каковы (примерно) допустимые затраты?

д) Какой главный технико-экономический показатель надо улучшить?

1.2. Проверить обходной путь. Допустим, задача принципиально нерешима, какую другую – более общую – задачу надо тогда решить, чтобы получить требуемый конечный результат?

1.3. Определить, решение какой задачи целесообразнее – первоначальной или обходной?

а) Сравнить первоначальную задачу с тенденциями развития данной отрасли техники;

б) Сравнить первоначальную задачу с тенденциями развития ведущей отрасли техники;

в) Сравнить обходную задачу с тенденциями развития данной отрасли техники;

г) Сравнить обходную задачу с тенденциями развития ведущей отрасли техники;

д) Сопоставить первоначальную задачу с обходной. Произвести выбор. Использовать «Общую схему развития технических систем».

1.4. Определить требуемые количественные показатели.

1.5. Внести в требуемые количественные показатели поправку на время, необходимое для реализации изобретения.

1.6. Уточнить требования, вызванные конкретными условиями, в которых предполагается реализация изобретения:

а) Учесть особенности внедрения, в частности допустимую степень сложности решения;

б) Учесть предполагаемые масштабы применения.

1.7. Выбрать желательный уровень решения, использовав системный оператор.

Часть 2. Уточнение условий задачи

2.1. Уточнить задачу, используя патентную литературу:

а) Как (по патентным данным) решаются задачи, близкие к данной?

б) Как решаются задачи, похожие на данную, в ведущей отрасли техники?

в) Как решаются задачи, обратные данной?

2.2. Применить оператор РВС:

а) Мысленно меняем размеры объекта от заданной величины до 0. Как теперь решается задача?

б) Мысленно меняем размеры объекта от заданной величины до ∞. Как теперь решается задача?

в) Мысленно меняем время процесса (или скорость движения объекта) от заданной величины до 0. Как теперь решается задача?
