Михаил Барятинский - Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала

В Челябинске новому танку присвоили местный заводской индекс «объект 740», а плавающему бронетранспортеру — «объект 750». Узлы для стендовой отработки в Ленинграде разрабатывались и изготавливались на Кировском заводе, и им был присвоен индекс «объект 270».

Ходовой макет «объекта 270».

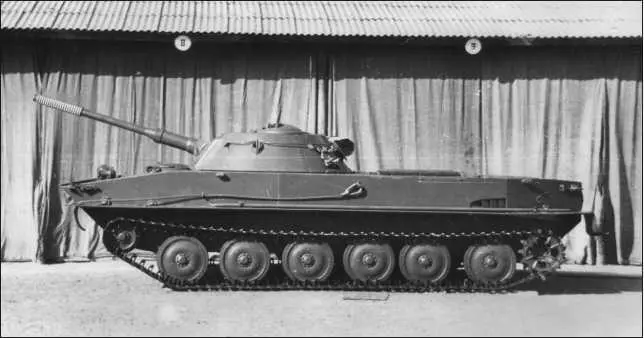

Танк ПТ-76 обр. 1952 г. Обращают на себя внимание гладкие штампованные опорные катки и фара ФГ-10 в паре с сигналом на верхнем лобовом листе корпуса.

Ведущими инженерами по машине «объект 740» назначили Л.С. Троянова и Н.Ф. Шашмурина, а ведущими инженерами по машине «объект 270» являлись Г.Н. Москвин и А.Н. Стеркин.

Согласно уточненным ТТД, боевая масса плавающего танка должна была составлять 13–14 т с двигателем В-6, 76-мм пушкой, боекомплектом из 35–40 выстрелов и бронированием до 10 мм. Максимальная скорость движения по суше — 40 км/ч, на плаву — до 10 км/ч.

Чтобы выбрать правильное направление в работе, рассматривались четыре основных варианта реализации движения на плаву: тоннельные гребные винты, откидные гребные винты на колонках, водометные движители и гусеничные водоходные движители. Конструктор Л.С. Троянов отстаивал идею с откидными винтами, и его поддержал Ж.Я. Котин, санкционировав работы в этом направлении. Однако конструктор Н.Ф. Шашмурин, отстаивавший водометные движители, обратился непосредственно к министру транспортного машиностроения В.А. Малышеву и сумел убедить его в своей правоте. В результате альтернативные работы прекратили и все усилия сосредоточили на создании танка и бронетранспортера с расположением в кормовой части корпуса двух водометных движителей.

Общие габариты и компоновка танка (ею занимался М.С. Пассов) определились исходя из заданной массы и требуемого водоизмещения, обеспечивавшего танку необходимую плавучесть. При этом выбор формы корпуса машины представлял собой серьезную проблему. В нем было необходимо увязать целый ряд технических противоречий. Так, для обеспечения плавучести машины корпус должен быть легким, но в то же время достаточно жестким для движения по суше — когда основные удары из-за неровностей почвы воспринимаются подвеской, и на плаву — когда давление воды и удары волн передаются непосредственно на плоские стенки и днище корпуса. Кроме того, у плавающих танков особые требования к прочности корпуса предъявляются при стрельбе на плаву, поскольку в этом случае усилие отдачи не смягчается подвеской танка, а воспринимается корпусом, лежащим, из-за несжимаемости воды, как бы на жестком основании. И, наконец, корпус в соответствии с ТТТ должен был обеспечить защиту от пуль и мелких осколков. Ко всему, его конфигурация не должна была создавать большого сопротивления при движении на плаву.

Проектированием корпуса занимались инженеры В.И. Таротько и П.С. Тарапатин. Прочность и жесткость сравнительно тонкостенного корпуса плавающего танка они обеспечили за счет рационального расположения ребер и косынок, усиливавших отдельные листы и места их соединений, а также при помощи специальных стоек — пиллерсов. По форме корпус напоминал плоскодонную баржу. Линия стыка нижнего и верхнего лобовых листов была поднята выше ватерлинии, что позволяло танку при движении на плаву не зарываться носом в воду. На передней кромке верхнего лобового листа установили волноотражательный щиток, который при движении по воде поднимался и препятствовал натеканию носовой подпорной волны на переднюю часть корпуса. Однако одновременно он ухудшал обзор механику-водителю, поэтому на машине предусматривалось использование специального перископа. При движении по суше щиток укладывался на верхний лист корпуса с помощью механического привода с места механика-водителя.

За отделением управления разместили башню с 76-мм пушкой ЛБ-76Т (позже переименована в Д-56Т) и спаренным с ней пулеметом СГТ. Установкой вооружения занимался конструктор К.Н. Ильин. Экипаж танка состоял из трех человек, причем двое — командир машины и наводчик — располагались в башне. Сокращение экипажа до трех человек значительно увеличило нагрузку на командира, совмещавшего свои обязанности с функциями заряжающего.
