Марк Левин - Машина-двигатель

Современные гидротурбины — это сложные металлические сооружения. В Советском Союзе производство гидротурбин было начато в 1924 году.

Первые турбины обладали мощностью в 50—100 киловатт (68—136 лошадиных сил). Их мощность была в 10–20 раз выше мощности обычного водяного колеса.

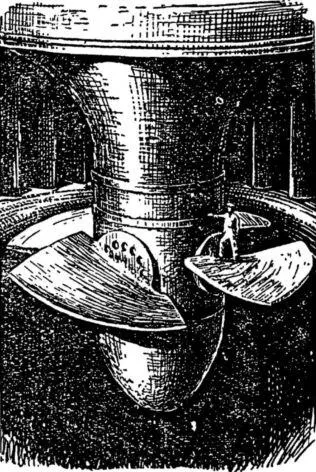

Рабочее колесо с поворачивающимися лопастями пропеллерной гидротурбины Куйбышевской ГЭС.

Но наша промышленность недолго задерживалась на таких турбинах. Уже в 1927 году гидротурбины стали выпускать мощностью в 3700 киловатт (5032 лошадиных силы), а в 1930–1933 годах до 15 000 киловатт (20 400 лошадиных сил).

Казалось бы, если один водяной двигатель — турбина — дает свыше 20 000 лошадиных сил в то время, как простое водяное колесо дает всего 5–6 лошадиных сил, — это ли не вершина техники?

Нет, это еще была далеко не вершина.

К 1941 году наша советская промышленность уже освоила по тому времени самые мощные в мире поворотно-лопастные турбины по 70 000 киловатт (95 200 лошадиных сил).

Когда в годы первой пятилетки строили Днепровскую гидроэлектростанцию, потребовалось установить там весьма мощные турбины, которые тогда еще у нас не выпускали. Пришлось воспользоваться американскими турбинами, каждая из которых развивала мощность по 91 тысяче лошадиных сил и имела КПД 91 %.

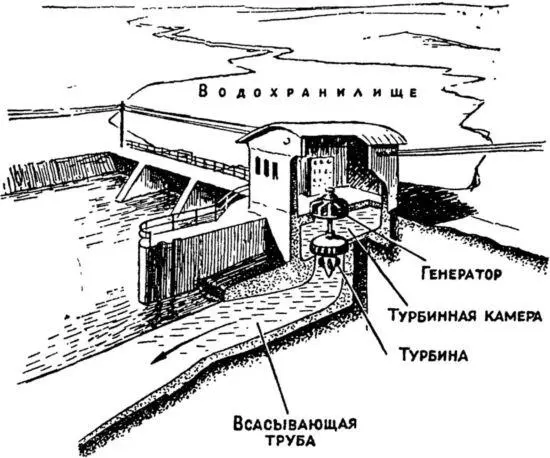

Гидроэлектростанция с одной турбиной пропеллерного типа.

Во время Великой Отечественной войны гитлеровские варвары разрушили детище первой пятилетки — Днепровскую гидроэлектростанцию. Как только отгремели бои, советский народ начал ее восстановление.

Но теперь уже наш Ленинградский Металлический завод изготовил для этой станции турбины еще более мощные, чем американские, — по 100 тысяч лошадиных сил в каждой, с коэффициентом полезного действия 93 %.

Сейчас на том же заводе разрабатывается турбина на 200 тысяч киловатт (272 000 лошадиных сил), а в шестой пятилетке предполагается освоить турбины небывалых еще мощностей — в 250 и даже в 400 тысяч киловатт. Свыше полмиллиона лошадиных сил будет развивать один двигатель!

Вот какими стали современные водяные двигатели! Это наиболее мощные двигатели, применяющиеся в технике. Они тяжелы, громоздки и используются только для одной цели: приводить в движение электрические машины, вырабатывать электрический ток. А уж ток передается по проводам и используется для нужд промышленности, сельского хозяйства, транспорта и для бытовых нужд.

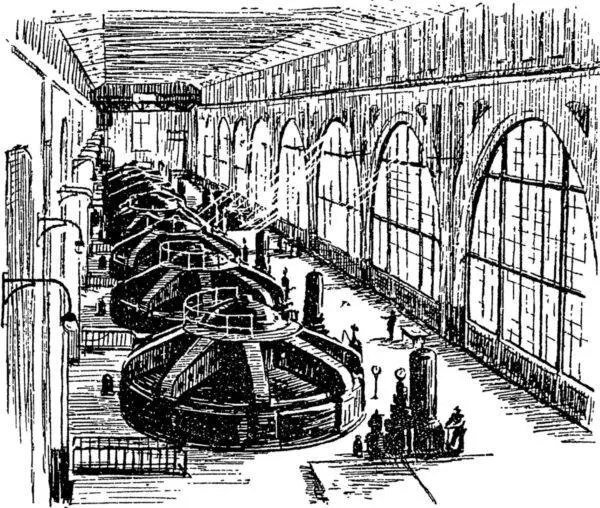

Машинный зал Волховской ГЭС — первой крупной советской гидроэлектростанции, построенной по указанию Ильича. Виден ряд электрогенераторов.

Гидравлическая турбина вращает вал электрической машины, которая называется электрогенератор.

«Генератор» — по-латыни «рождающий»; «электрогенератор» — машина, вырабатывающая электрический ток. Обе машины, связанные между собой, представляют гидроагрегат.

Современные гидроэлектростанции оборудуются такими гидроагрегатами, рассчитанными на разную мощность.

На рисунке (на странице 18) показано, как устроена гидроэлектростанция с одной турбиной.

Река перегорожена плотиной. Это необходимо для того, чтобы образовался повышенный уровень, с которого вода могла бы падать на колесо турбины.

Вертикальная турбина установлена в специальном здании, в верхнем этаже которого помещается электрогенератор, а в нижнем — турбинная камера с водой и сама турбина.

На гидроэлектростанции может быть установлено несколько турбин.

С 1926 года, когда вступила в строй Волховская гидроэлектростанция, в нашей стране строятся всё новые и новые гидроэлектростанции, мощность которых всё возрастает и возрастает.

На Волге и Днепре сейчас сооружаются мощные гидроэлектростанции — Куйбышевская, Сталинградская и Каховская. Каждая из таких станций, как Куйбышевская и Сталинградская, будет вырабатывать электрической энергии в год в 5 раз больше, чем все электростанции царской России. Ток от этих станций будет передаваться на самые дальние в мире расстояния — 800—1000 километров.

Мощность только одной гидротурбины Куйбышевской ГЭС будет равна 126 тысячам киловатт. Высота такой турбины равна 40 метрам, то есть достигает высоты 10—11-этажного дома. Турбина будет весить 1500 тонн, что потребует для ее перевозки целого железнодорожного состава в 25–30 вагонов.
