Александр Соколов - Античная сила воды

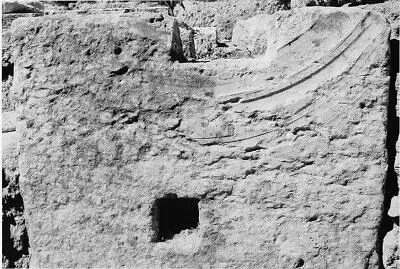

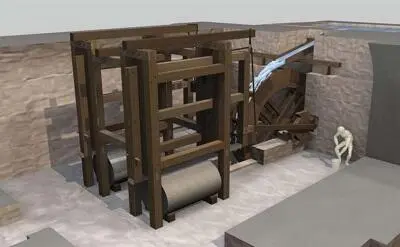

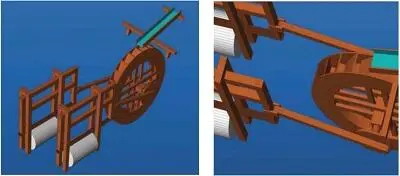

Подсказка нашлась в двух известняковых барабанах от колонн, найденных тут же, каждый из которых весил более 2 тонн. Дело в том, что на этих барабанах можно увидеть следы от частичного распиливания, и любопытен характер следов: это серии из четырёх параллельных надпилов, идущих на одинаковом расстоянии и на одинаковую глубину. На одном барабане одна такая серия, а на другом — две. Куски колонн вынули из портика храма Артемиды, к тому моменту уже заброшенного, и распиливали на плиты с помощью какого-то приспособления, состоящего из четырёх параллельных пил. Археологи предположили, что в помещении находилась пилорама, движимая водяным колесом, и прикинули возможную конструкцию. Металлические пилы должны быть длиной не менее 2,2 м (учитывая размеры барабанов), располагаться в деревянной раме, причём таких рам с четырьмя полотнами было две — каждая из них двигалась с помощью деревянных дисков, сидящих на валу по сторонам водяного колеса. На каждом из них располагался со смещением от центра штифт, к которому крепился длинный рычаг-шатун, а тот в свою очередь шел к пильной раме — вот вам и простейший кривошипно-шатунный механизм. Устройство позволяло распиливать два барабана колонн одновременно. Деревянная конструкция с пилами весила, по некоторым оценкам, порядка 300 кг, и ведь её нужно было еще как-то опускать и поднимать, а полотна пил — как следует натягивать независимо друг от друга.

Когда же всё это функционировало? По-видимому, после V века, когда пустующий храм Артемиды стали разбирать на стройматериалы, но до 749 года, в котором случилось разрушительное землетрясение, заставившие жителей покинуть Герасу. Скорее всего, водяная пила работала в эпоху византийского императора Юстиниана (527–565 гг.) и его наследников, когда в городе велось активное строительство церквей, часовен и бань, требовавшее множества каменных плит для полов и стен. Если так, то открытая в Герасе пилорама древнее известных средневековых аналогов как минимум на 600 лет!

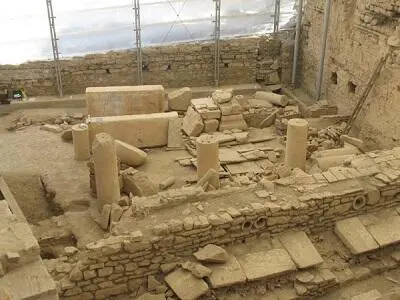

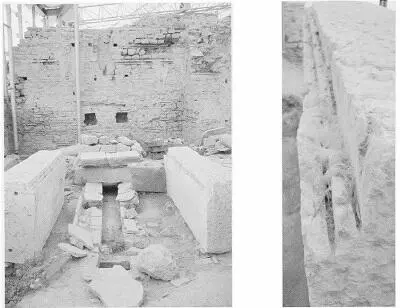

Аналогичное сооружение обнаружили в древнем Эфесе (сегодня территория Турции) в 80-х годах прошлого века. В полуразрушенном античном «элитном жилом комплексе» (т. н. Хангхаус, «Дом на склоне холма») в византийскую эпоху, в VI–VII веках, разместили множество ремесленных мастерских — гончарные, кузни, а также водяные мельницы, образующие комплекс из восьми колёс. Однако одно из колёс, судя по всему, использовалось не для получения муки, а для распилки мраморных блоков. Два таких блока располагались симметрично, справа и слева от канала в полу помещения. Видно, что с блоков уже «сняли» несколько плит, и оба имеют по два параллельных надпила небольшой глубины: работа по каким-то причинам была брошена. Сохранился канал, проходивший сверху и подававший воду, а также два квадратных отверстия в задней стене и каменное возвышение в центре помещения — вероятно, для балок, поддерживавших водяное колесо. Конструкция получается похожей на устройство из Герасы: водяное колесо приводило в движение две горизонтальные рамы, в каждой из которых крепилось по две пилы. Рамы удерживались на нужной высоте с помощью противовесов на верёвках, перекинутых через блоки. В помещении найден каменный груз с металлическим кольцом, который мог использоваться как противовес.

Исследователи предположили также, что вода, а может и абразив подавались в рабочую зону не вручную, а с помощью специальных приспособлений. Вода, например, могла поступать по деревянным желобам, которые поддерживались небольшими колоннами, сохранившимися до сих пор.
