Михаил Свирин - Тяжелое штурмовое орудие «Фердинанд»

В кормовой части рубки находилась круглая бронедверь-люк. Через нее производилась загрузка боекомплекта орудия. Этот же люк использовался при демонтаже неисправного орудия, а также для аварийного покидания САУ экипажем.

Силовая установка САУ состояла из двух бензиновых двигателей HL 120TRM фирмы «Майбах». Выхлопные газы выводились через крыши надгусеничных ниш в район пятого опорного катка, что приводило к его чрезмерному нагреву, ускоренному испарению смазки из его подшипников и перегреву резиновых бандажей.

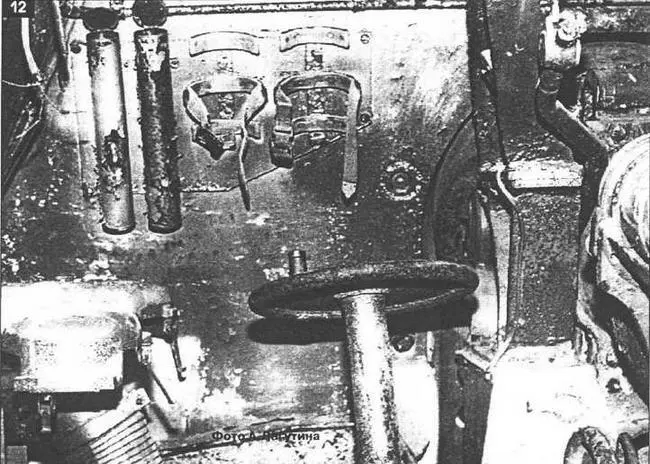

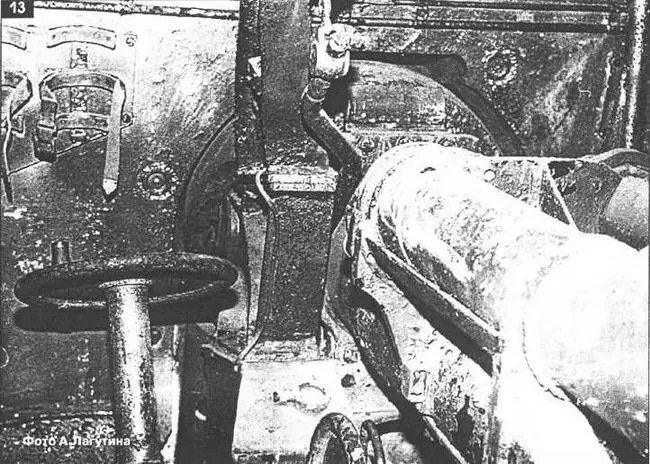

12-13 Вид на рабочее место наводчика штурмового орудия "Фердинанд”. Хорошо виден маховик механизма горизонтального наведения орудия StuK 43.

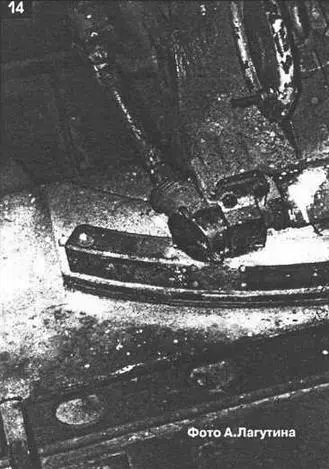

Привод механизма горизонтальной наводки орудия StuK 43. Слева - маховик механизма вертикального наведения орудия.

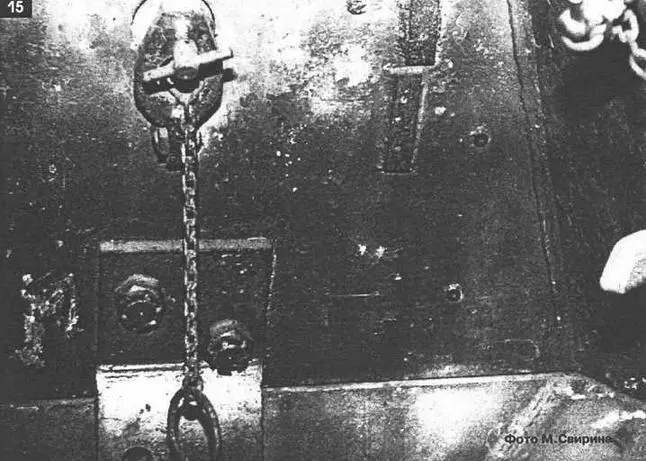

Пробка амбразуры для стрельбы из личного оружия в бортовом листе штурмового орудия "Фердинанд". Все фото - Музей БТВТ, ст. Кубинка, Московской обл.

Эскиз ходовой части штурмового орудия "Фердинанд"

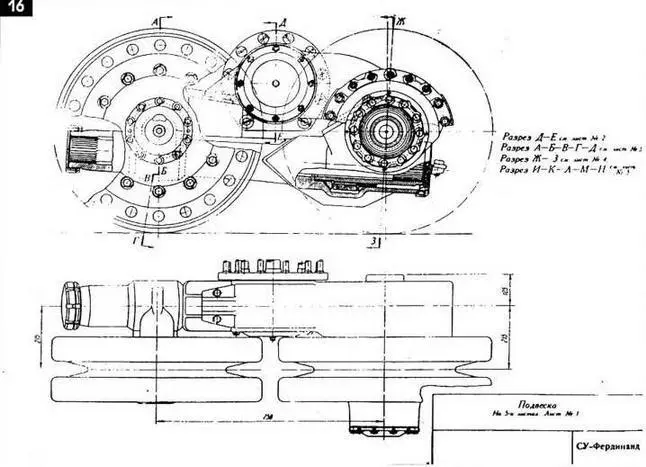

Копия чертежа тележки штурмового орудия “Фердинанд", выполненного НИБТполигоном в 1944-47 гг

Электротрансмиссия состояла из двух генераторов фирмы «Бош» и двух электромоторов постоянного тока. Посредством коммутаторов генераторы включались в цепь параллельно или последовательно, в то время, как электромоторы были соединены только последовательно. Электрогенераторы были размещены непосредственно на двигателях и их рабочие валы были напрямую соединены с валами последних. Тяговые электродвигатели размещались в корме корпуса и приводили в действие каждый свое колесо через понижающий редуктор. Помимо бензиновых двигателей, электрогенераторов и электромоторов в состав энергетической установки «Фердинанда» входили также электрогенератор для освещения и вспомогательных электроцепей, два стартера «Бош» и четыре аккумуляторные батареи. Управление штурмовым орудием было очень простым и производилось путем изменения скорости и направления вращения тяговых электромоторов при помощи контроллера, тормозов и педали акселератора.

Ходовая часть «Фердинанда» была в известной степени позаимствована у 30-тонного танка «Леопард», сконструированного в 1940 г. Ф.Порше. Ее особенностью являлось то, что торсионы располагались не внутри корпуса, как у танков КВ, PzKpfw III и других, а в тележке, укрепленной за пределами корпуса, причем не поперечно, а продольно. Конструкция тележки была хорошо продумана с тем, чтобы облегчить ее ремонт и обслуживание вне заводов. Так для замены вышедшего из строя катка ремонтникам требовалось не более 3-4 часов, в то время как у «Тигра» Адерса на такую операцию уходило от одних до трех суток!

Конструкция опорных катков также была признана очень удачной. Резиновые бандажи, расположенные внутри колеса, требовали втрое-вчетверо меньше резины, чем катки «Тигра» Хеншеля, причем резина работала на сдвиг, а не на сжатие, что дополнительно повышало срок ее службы. Необходимо отметить, что такие бандажи были позднее повсеместно введены также на «Тигры», «Королевские Тигры» и ограниченно — на «Пантеры».

Вооружение «Фердинанда» считалось сильнейшим для своего времени. 88-мм орудие StuK 43, имевшее длину ствола 71 калибр, было установлено в лобовой части рубки в специальной шаровой маске. Однако конструкция бронировки маски оказалась неудачной, так как в имеющиеся щели между телом орудия и обоймой, проникали свинцовые брызги от пуль и мелкие осколки (особенно - осколки минометных мин). Легенды гласят, что для предотвращения этого после Курской Дуги на ствол САУ установили дополнительные щитки, но этот недостаток был выявлен еще во время весенних, 1943 г., испытаний, и щитки на большинстве «Фердинандов» появились уже в мае-июне 1943 г. Без щитков остались только некоторые штабные и резервные машины (не более 10-12 шт. в полку).
