3. Конструкция магазинов . В отношении способа заряжания винтовки разделяются на две основные группы: заряжаемые с помощью обоймы (рис. 129), выбрасываемой самим стрелком после опускания патронов в магазин, и с помощью пачки (рис. 119), вставляемой в магазин вместе с патронами и проваливающейся в нижнее окно магазина после израсходования последнего патрона.

Рис. 129. Обойма русской винтовки .

Обоймы в свою очередь имеются двух типов. Первый тип — с пластинчатой пружиной аб (рис. 130), укрепленной с помощью выштампованных язычков в, входящих своими концами в соответствующие отверстия основания обоймы; пластинчатая пружина, нажимая на дно патронов, помещающихся своими кольцевыми желобками в загнутые внутрь края обоймы, удерживает патроны от шатания, способствуя более правильному их положению и облегчая тем заряжание.

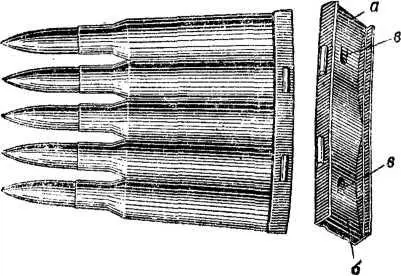

Рис. 130. Обойма с пластинчатой пружиной германской винтовки обр. 1893 г.

Примером второго типа обойм является обойма, применявшаяся ранее [2] В настоящее время принята обойма с пластинчатой пружиной. к нашей винтовке, в которой патроны, расположенные своими шляпками в продольных пазах, образованных выгибом стенок около дна обоймы, удерживаются от выпадения с боков загнутыми лапками (рис. 129). Пачки, обладающие большим весом по сравнению с обоймами, приняты лишь во Франции (Лебель 1907–1915 гг.), бывшей Австрии (Манлихер), Италии (Манлихер-Каркано), Румынии (Манлихер), Болгарии (Манлихер), Голландии (Манлихер), т. е. главным образом в государствах, имеющих на вооружении винтовки системы Манлихера. Обойма с пластинчатой пружиной имеет наибольшее распространение как наилучшая в отношении удобства и скорости заряжания; обоймы без пластинчатой пружины были приняты у нас и в Англии к прежним винтовкам Ли-Метфорда обр. 1889 г. и Ли-Энфильда обр. 1903 г.

В отношении конструкции серединных магазинов необходимо указать и на их различие в отношении расположения патронов: в горизонтальном или вертикальном ряду; в последнем случае — с однорядным или двухрядным расположением патронов — и наконец, в круговом барабане. Винтовки с серединным магазином с горизонтальным расположением патронов относятся лишь к прежним, несовершенным устаревшим образцам, заряжаемым по одному патрону без обойм (винтовки Краг-Юргенсона), принятые в Дании и Норвегии (рис. 131, слева). Для заряжания крышка ав , вращающаяся на оси а , вместе с подающим механизмом б откидывается вправо; патрон вкладывается затем в открытое окно, как это показано на рис. 131, справа.

Рис. 131. Винтовка системы Краг-Юргенсона с серединным горизонтальным расположением патронов (поперечный разрез).

К винтовкам, имеющим магазин с вертикальным однорядным расположением патронов, относятся все винтовки, заряжаемые пачкой, а также из обоймы (Россия и Бельгия). Все остальные государства имеют серединный магазин с шахматным двухрядным расположением патронов (рис. 121), который является наилучшим: он не выдается из ложи, наиболее простой и в то же время обеспечивает правильную подачу патронов. Такие магазины примяты в Германии, Англии, Японии, США, Турции, Испании, Португалии, Швейцарии, Швеции и др.

4. Прицел . В отношении прицелов все винтовки могут быть разделены на 3 категории: а) с рамочными прицелами, б) со ступенчатыми рамочными и в) секторными.

Рамочные прицелы, примером которых может служить прицел, принятый к австрийской винтовке Манлихера, имеют следующее устройство (рис. 132): при лежащей рамке прицеливание производится через прорезь нижнего утолщения, где стоит цифра 5 (500 шагов); при рамке, поставленной вертикально, имеется нижняя прорезь на рамке для стрельбы на 300 шагов и верхняя — на обрезе рамки на 2 600 шагов; на промежуточные расстояния имеются деления на самой рамке от 600 до 2 500 шагов; прицеливание производится через прорезь хомутика, устанавливаемого на делениях рамки. Рамочные прицелы приняты в Японии, Англии, Дании, Румынии, Болгарии и Испании.

Рис. 132. Прицел рамочный .
