Радиотехнический комплекс связи и управления поддерживает связь орбитального корабля с ЦУП. Для обеспечения связи через спутники-ретрансляторы разработаны специальные фазированные антенные решетки, с помощью которых осуществляется связь при любой ориентации корабля. Система отображения информации и органов ручного управления обеспечивает экипаж информацией о работе систем и корабля в целом и содержит органы ручного управления в орбитальном полете и при посадке.
Система электропитания корабля, созданная в НПО «Энергия», построена на базе электрохимических генераторов с водородно-кислородными топливными элементами разработки Уральского электрохимического комбината. Мощность системы электропитания — до 30 кВт. При ее создании пришлось разработать принципиально новый для СССР источник электроэнергии — электрохимический генератор на основе топливных элементов с матричным электролитом, обеспечивающий непосредственное преобразование химической энергии водорода и кислорода в электроэнергию и воду, и разработать впервые в мире систему космического криогенного докритического (двухфазного) хранения водорода и кислорода без потерь.

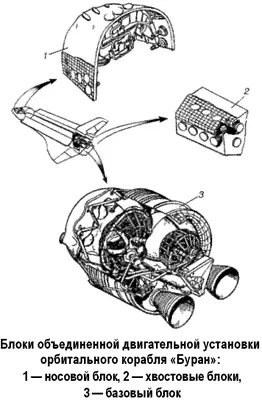

Объединенная двигательная установка (ОДУ) «Бурана» состоит из двух жидкостных ракетных двигателей орбитального маневрирования тягой 8800 килограммов (5000 включений за полет), 38 управляющих двигателей с тягой по 400 килограммов (2000 включений за полет), 8 двигателей точной ориентации тягой по 20 килограммов (5000 включений за полет), 4 твердотопливных двигателей экстренного отделения с тягой по 2800 килограммов, 1 кислородного бака и 1 бака горючего со средствами заправки, термостатирования, наддува, забора жидкости в невесомости.
Двигатели ОДУ размещаются на орбитальном корабле с учетом решаемых ими задач. Так, двигатели управления, расположенные в носовой и хвостовой частях фюзеляжа, обеспечивают координатные перемещения корабля по всем осям и управление его положением в пространстве.
В штатном (безаварийном) полете двигатели ОДУ обеспечивают стабилизацию орбитального корабля в связке с ракетой-носителем, разделение корабля и ракеты-носителя, довыведение корабля на рабочую орбиту (двумя импульсами), стабилизацию и ориентацию, орбитальное маневрирование, сближение и стыковку с другими космическими аппаратами, торможение, сход с орбиты и управление спуском.
В нештатных ситуациях (то есть при авариях на активном участке) двигатели ОДУ используются в первую очередь для ускоренной выработки топлива перед отделением от ракеты-носителя с целью восстановления необходимой центровки орбитального корабля.
В случае экстренного отделения предусматривается срабатывание специальных пороховых двигателей ОДУ.
Атмосферный аналог «БТС-002 ГЛИ»
При создании «Бурана» особое внимание уделялось наземной экспериментальной отработке. Разработанная комплексная программа наземных испытаний охватывала весь объем отработки, начиная от узлов и приборов и кончая кораблем в целом. Предусматривалось создание около сотни экспериментальных установок, семь комплексных моделирующих стендов, пять летающих лабораторий и шесть полноразмерных макетов орбитальных кораблей.
Для отработки технологии сборки корабля, макетирования его систем и агрегатов, примерки с наземным технологическим оборудованием были созданы два полноразмерных макета корабля: «ОК-МЛ-1» и «ОК-МТ».
Первый — макетный экземпляр корабля «ОК-МЛ-1», основным назначением которого являлось проведение частотных испытаний как автономно, так и в сборке с ракетой-носителем, был доставлен на полигон в декабре 1983 года. Этот макет также использовался для проведения предварительных примерочных работ с оборудованием монтажно-испытательного корпуса, с оборудованием посадочного комплекса и универсального комплекса стенд-старт.
Макетный корабль «ОК-МТ» был доставлен на полигон в августе 1984 года для проведения конструкторского макетирования бортовых и наземных систем, примерки и отработки технологического оборудования, отработки плана подготовки к пуску и послеполетного обслуживания. С использованием этого изделия были проведены полный цикл примерок с технологическим оборудованием с монтажно-испытательным корпусом «Бурана», макетирование связей с ракетой-носителем, отработаны системы и оборудование монтажно-заправочного корпуса и стартового комплекса с заправкой и сливом компонентов объединенной двигательной установки.
