РДТТ включаются на старте одновременно с двигателями главной двигательной установки орбитальной ступени. Предполагалось, что обнуление тяги РДТТ и их сбрасывание будут осуществляться на высоте около 40 километров. Корпуса РДТТ в процессе падения наберут скорость до 15001600 км/ч, после чего сработает система спасения, состоящая из 3-10 парашютов.

Главная двигательная установка орбитальной ступени включает три двигателя, работающие на жидких водороде и кислороде. В хвостовой части фюзеляжа, рядом с ЖРД главной двигательной установки, размещаются два ракетных двигателя системы орбитального маневрирования тягой.

Кроме того, с обеих сторон хвостовой части фюзеляжа над крылом пристыковывается по одному РДТТ системы аварийного спасения. Они сбрасываются на заданной высоте.

По условиям контракта фирма должна была к 1978 году разработать, испытать и поставить НАСА два летных образца орбитальной ступени, запасные части и некоторое вспомогательное оборудование.

На начальной стадии эксплуатации предполагалось осуществлять не более 10 запусков транспортного корабля в год, а затем — до 60 запусков ежегодно.

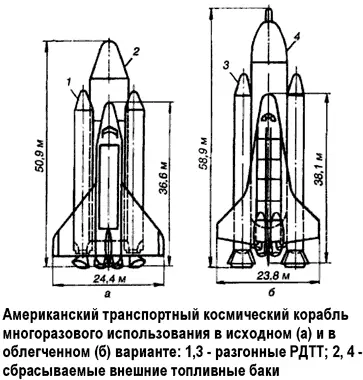

В конце 1972 года в результате пересмотра технических требований к транспортному кораблю было принято решение внести изменения в его конструкцию. Во-первых, с целью улучшения аэродинамических характеристик была изменена общая конфигурация корабля. Во-вторых, отказались от использования аварийных РДТТ и ВРД.

В связи с некоторым смещением орбитальной ступени к хвостовой части сбрасываемого топливного бака, длина которого сократилась в результате увеличения утла раствора носового конуса с 20 до 30°, общая длина корабля уменьшилась с 62,8 до 61,6 метра. Внесение изменений в разгонные РДТТ и в орбитальную ступень привело к некоторому увеличению массы корабля (до 2450 тонн) и тяги двигателей при старте. Длина разгонных двигателей увеличилась с 46 до 56,4 метра.

РДТТ имели систему управления вектором тяги, что позволило применять их в качестве аварийных, если основные ЖРД орбитальной ступени выйдут из строя в течение первых 30 секунд полета. В этом случае разгонные РДТТ обеспечат подъем орбитальной ступени на высоту около 4300 метров, откуда она сможет планировать на землю.

В орбитальной ступени было предложено переделать носовую часть, перенеся стыковочный блок за кабину экипажа.

При этом конструкция кабины стала частью общей конструкции фюзеляжа.

После внесения изменений общая длина орбитальной ступени увеличилась до 38,3 метра, а размах крыла — до 25,6 метра. Габариты отсека полезного груза остались прежними.

Схема полета на транспортном космическом корабле многоразового использования выглядела следующим образом.

Вначале включаются три основных ЖРД орбитальной ступени. Как только они разовьют полную тягу, включаются два разгонных РДТТ. После того как отношение суммарной тяги к стартовой массе превысит единицу, освобождаются узлы крепления корабля к пусковой установке, и он стартует.

Отделение разгонных РДТТ происходит через 120 секунд полета, после того как корабль совершит начальный маневр по тангажу. В это время скорость должна быть 15 001 550 м/с, а высота полета около 45,5 километра.

После сбрасывания разгонных РДТТ орбитальная ступень с топливным баком выходит на орбиту высотой 80-160 километров. Ориентирование осуществляется таким образом, чтобы обеспечивались наиболее благоприятные условия для входа в атмосферу сбрасываемого топливного бака.

Перед сбрасыванием бака оставшееся в нем топливо сливается за борт, а после сбрасывания в его носовой части включается тормозной двигатель, обеспечивающий сход бака с орбиты.

В это же время орбитальная ступень, используя бортовую систему маневрирования, отходит от сброшенного топлив ного бака и приступает к выполнению поставленных перед ней задач.

По завершении программы полета орбитальная ступень выходит на траекторию возвращения на Землю. Вход в атмосферу осуществляется при постоянном угле атаки 32° до тех пор, пока скорость аппарата не упадет до 7 Махов. Затем ступень совершает маневр относительно поперечной оси и переходит на планирующий полет.

На конечном участке входа в атмосферу, начиная с высоты 120 километров, орбитальная ступень имеет достаточный запас энергии, чтобы обеспечить номинальную поперечную маневренность в пределах 2000 километров.
