Характеризуя сырьевой материал, мы используем такие термины, как «мягкое», «обычное», «твердое (фосфористое)» железо; сырцовая, цементованная (качественная) сталь. Основанием для выделения сортов металла служат археометаллографические признаки. При характеристике железа наиболее существенным показателем является микротвердость феррита: для «мягкого» железа она составляет 95,8—143/151 кг/мм2, для «обычного» железа — 151/160—206/221 кг/мм2, для «твердого» железа — 221/236—383 кг/мм2. В последнем случае высокую твердость железа мы связываем с присутствием фосфора. Металлографически фосфор выявляется травлением образца специальными реактивами (Стэда или Оберхоффера).

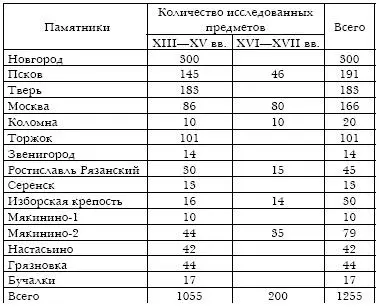

Таблица 1. Распределение исследованных материалов по памятникам и хронологическим периодам
Сырцовая сталь — сталь, полученная в ходе металлургического процесса — характеризуется неравномерным распределением углерода. Содержание углерода в ней может колебаться от 0,1 % до 0,7–0,8 %. В отличие от сырцовой цементованная (качественная) сталь является продуктом целенаправленного науглероживания полуфабрикатов в муфеле с углеродосодержащим веществом. Эта сталь, как правило, высокоуглеродистая (свыше 0,5 % С).
В настоящей работе аналитические материалы рассматриваются по трем группам памятников (рис. 1): стольные города (Новгород, Псков, Тверь, Москва), малые города (Звенигород, Торжок, Коломна, Ростиславль Рязанский, Серенск, Изборская крепость), сельские поселения (Мякинино-1, Мякинино-2, Настасьино, Грязновка, Бучалки). Всего в работе задействовано 1255 анализов (см. табл. 1). Аналитические данные, полученные авторами в последние пять лет (2000–2005 гг.), приводятся в Приложении. Авторы выражают искреннюю благодарность всем исследователям, любезно предоставившим материалы для аналитических работ.
При статистической обработке аналитических материалов наши данные дополнялись результатами археометаллографических анализов, опубликованных другими исследователями (Вознесенская 1996; Закурина 2000а; Gurin 2000).
Часть I. Особенности развития кузнечного производства в золотоордынский период (XIII–XV вв.)
Технологическую характеристику кузнечного ремесла золотоордынского периода мы начинаем с материалов стольных городов. Судьба этих памятников в условиях татаро-монгольского ига складывалась по-разному. Известно, что крупнейшие древнерусские ремесленные центры Новгород и Псков избежали печальной судьбы большинства русских городов. Однако монгольское иго имело существенные последствия для развития новгородской культуры. Наиболее наглядным фактом является прекращение каменного строительства до конца XIII в. (Рыбаков 1948: 667). Положение Новгорода стало еще более серьезным в связи с усилившейся с начала XIII в. опасностью, угрожавшей с Запада (Каргер 1970: 24). С последней четверти XIV в. на судьбе Новгорода начинают сказываться крупные перемены в жизни Руси, связанные с возвышением Москвы и с победой Дмитрия Донского на Куликовом поле. Противоборство Новгорода и Москвы заканчивается в 1478 г., когда войска Ивана III заняли Новгород и московское правительство упразднило последние остатки новгородской независимости. На протяжении 80– 90-х годов XV в. московское правительство проводило политику по насильственному переселению новгородцев (бояр и «житьих людей»). На место высланных в Новгород были переселены «лучшие люди гости и дети боярские» из Московской земли (Каргер 1970: 37–38).
Так же как и в Новгороде, татаро-монгольское нашествие не оказало на Псков прямого воздействия. Но, находясь на крайнем северо-западе русских земель, город на протяжении XIII в. испытывал постоянную угрозу со стороны Тевтонского ордена: рыцари ордена неоднократно осаждали Псков и подвергали его разрушению и разграблению. В конце XV в. Псков попадает в зависимость от Московского князя. К началу XVI в. Псков фактически утратил свою независимость.
В числе пострадавших от нашествия русских городов была Тверь. В 1238 г. город был разорен татаро-монголами, однако быстро оправился от разгрома. Воскресенская летопись утверждает, что восстановлением Твери после Батыева разорения руководил князь Ярослав Всеволодович. В 1247 г. Тверь стала столицей Тверского княжества. Географическое положение Твери на важном торговом пути, связывавшем Новгород с Северо-Восточной Русью, и приток населения, искавшего безопасности в лесном краю, труднопроходимом для татарской конницы, вели к возвышению города. Рост города объясняется прежде всего тем, что изменилась политическая роль Твери. В 1264 г. тверской князь Ярослав стал великим князем владимирским, однако остался жить в Твери. Свидетельством возросшей мощи Твери стал тот факт, что в 1293 г. татаро-монгольский полководец Дюдень не решился штурмовать город. В начале XIV в. великокняжеский стол переходит к Михаилу Ярославичу Тверскому. Тверские князья, ведя борьбу с Ордой и за великое княжение Владимирское, неустанно укрепляли город.
Читать дальше
Конец ознакомительного отрывка
Купить книгу
