Рис. 14. Силы, действующие на снаряд, летящий в воздухе .

Опять воспользуемся для опыта гироскопом. При быстром вращении маховика ось гироскопа сохраняет неизменное положение в пространстве. Для исследования движения вращающегося снаряда сообщим маховику быстрое вращение. Чтобы представить себе действие силы сопротивления воздуха на снаряд, надавим пальцем или палочкой на ось гироскопа (рис. 15).

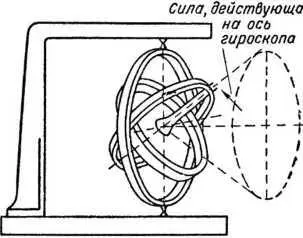

Рис. 15. Гироскоп .

При быстром вращении маховика ось вовсе не будет изменять своего направления, как это было бы при невращающемся маховике. Вместо этого ось гироскопа начнет медленно поворачиваться так, что все точки этой оси будут двигаться по окружности, а сама ось начнет описывать фигуру, напоминающую правильный конус. Установим далее гироскоп так, чтобы его ось была почти горизонтальна, и снова приложим усилие к концу оси. Мы убедимся в том, что ось гироскопа по-прежнему, не опрокидываясь, будет описывать конус, но более узкий, чем ранее, мало отклоняясь от линии горизонта. Результаты такого опыта показывают, что ось вращающегося гироскопа под действием усилия не увеличивает своего первоначального наклона, гироскоп не опрокидывается и конец его оси остается вблизи от линии горизонта.

Если теперь вместо гироскопа, к оси которого мы приложили усилие, будем рассматривать вращающийся снаряд, к оси которого приложена сила сопротивления воздуха, то мы увидим, что такой снаряд не будет кувыркаться в воздухе и его вершина, описывая конус вокруг касательной к траектории в данной точке, во все время полета останется близкой к траектории. Положение того «послушного» снаряда (рис. 16) вполне удовлетворяет артиллеристов: вращающийся снаряд устойчив в полете и ударяется о преграду заостренной головной частью.

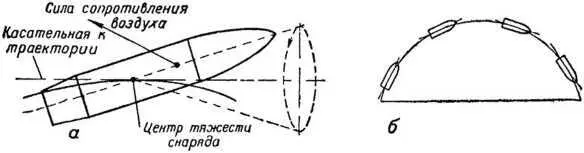

Рис. 16. Полет вращающегося снаряда в воздухе: а — ось снаряда описывает конус; б — вершина снаряда близка к траектории .

Меткость стрельбы становится значительно большей.

При выстреле пороховые газы давят внутри канала ствола по всем направлениям (рис. 17): на дно снаряда, на стенки и на дно канала ствола, стремясь изменить его форму и размеры.

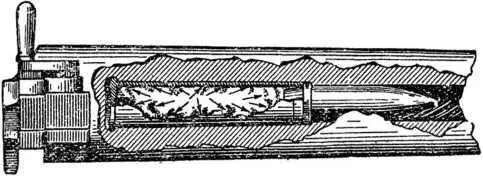

Рис. 17. Силы, действующие на снаряд и на ствол орудия при выстреле .

Но при давлении в толще стенок ствола возникают упругие силы, которые сопротивляются действию пороховых газов.

Давление пороховых газов, умноженное на площадь дна снаряда, представляет собой силу, приложенную к центру снаряда и направленную в сторону выстрела.

Эта сила заставляет снаряд двигаться вперед. Сила, действующая на дно ствола, стремится вырвать дно или разорвать ствол в поперечном сечении. При достаточной прочности ствола эта сила производит откат орудия.

Вследствие волнообразного движения газов в заснарядном пространстве давление газов на стенки ствола в различных точках неодинаково. Разделим внутреннюю поверхность ствола на небольшие участки. Будем считать давление в пределах каждого участка одинаковым. Умножим давление на каждом участке на площадь этого участка. Мы получим силы, направленные перпендикулярно к внутренней поверхности канала ствола. Эти силы стремятся разорвать ствол в продольном направлении.

Таким образом, в результате действия всех этих сил при недостаточной прочности ствола может произойти поперечный или продольный разрыв его.

Для того, чтобы ствол надежно сопротивлялся поперечному разрыву, нужно увеличить толщину его стенок, При этом, чем толще они будут, тем ствол будет прочней. Но достаточно ли этого для прочного сопротивления ствола продольному разрыву? Нет, недостаточно. Опытом установлено, что увеличение толщины стенок свыше одного калибра нецелесообразно, так как это утяжеляет ствол и ведет к нерациональному использованию металла.

Для того, чтобы уяснить действие давления газов на поверхность стенок канала ствола, проделаем следующий опыт. Возьмем плоское резиновое кольцо (рис. 18), начертим несколько концентрических окружностей на равных расстояниях одна от другой.
