В мирное время вся техника ракетного комплекса находилась в пределах ракетной базы в специальных укрытиях, способных выдержать попадание средней авиабомбы. С переводом в высшие степени боевой готовности подразделения должны были выводиться в назначенные районы. Дальнейшее их применение могло зависеть от развития военно-политической обстановки.

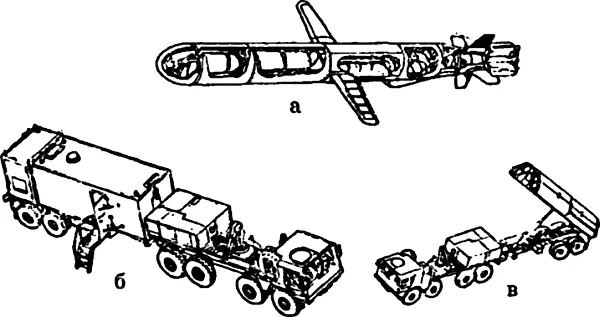

Ракетный комплекс BGM-109G: а) Крылатая ракета BGM-109G. б) Центр управления пуском, в) Пусковая установка

К моменту подписания Договора о ракетах средней и малой дальности на территории Западной Европы было развернуто 309 крылатых ракет BGM-109G. Все они являлись составной частью ракетно-ядерных сил средней дальности. Подразделения с крылатыми ракетами входили в состав командования ВВС США в Европейской зоне. Официально считалось, что ракетные комплексы подчинены главнокомандующему Объединенными Вооруженными Силам НАТО в Европе. Фактически все они включались в американский план поражения стратегических целей (СИОП).

Сравнительно большое время полета до целей, исчисляемое несколькими часами, предопределило выбор возможных объектов поражения для них. Ими могли стать, по большей части, цели, некритичные ко времени поражения, например, аэродромы, военно-морские базы или склады стратегических резервов.

Несмотря на ряд очевидных достоинств, таких как высокая живучесть, скрытность и точность нанесения ядерного удара, крылатые ракеты имели и недостатки. Первый из них уже упоминался — относительная ограниченность возможных объектов поражения. Кроме этого следует отметить и ухудшение точности стрельбы при полете над равнинной местностью и отсутствие возможности уклониться от воздействия мобильных средств ПВО. Но в целом это было эффективное оружие.

Все 442 ракеты BGM-109G были ликвидированы в соответствии с положениями советско-американского договора 1987 года.

Ракета «Юпитер». Проектирование баллистической ракеты театра военных действий, в редакции договора 1987 г. — ракеты средней дальности — было начато фирмой «Крайслер» в 1955 г. Первоначально она замышлялась как глубокая модернизация ракеты «Редстоун» и даже называлась «Редстоун II». Главным конструктором был тот же Вернер фон Браун. Но через несколько месяцев работ ракете присвоили новое название «Юпитер» и индекс SM-78.

Ракета «Юпитер» проектировалась по заданию армии США, но в 1955–1957 гг. к ней проявил интерес и ВМФ. Был создан проект атомной подводной лодки, вооруженной тремя ракетами «Юпитер». Но ракета оказалась слишком большой и тяжелой для этой цели. В результате флот переориентировался на твердотопливные ракеты «Полярис».

Ракета «Юпитер» состояла из двух частей, которые стыковались в полевых условиях перед пуском: это отсек, содержавший жидкостный ракетный двигатель и топливные баки, и приборный отсек с боевой частью, в которой помещались механизмы взведения и срабатывания взрывателя и ядерный или обычный заряд.

Топливные компоненты ракеты «Юпитер»: горючее на керосиновой основе и окислитель — жидкий кислород. Эта же топливная смесь использовалась для турбонасосного агрегата.

Отсек топливных баков помещался перед отсеком двигателя. Переборки отделяли отсек двигателя от бака с жидким кислородом, бак с жидким кислородом — от бака с горючим, а бак с горючим — от приборного отсека. Гладкая внешняя оболочка ракеты «Юпитер» в действительности являлась стенкой топливных баков. Сварные баки делались из алюминиевых панелей размером 2438 х 7620 мм.

Никаких внешних трубопроводов и кабелей не предусматривалось. Трубопроводы для подачи топлива к двигателю и кабели системы управления проходили через бак с жидким кислородом.

Горючее и жидкий кислород подавались из баков в камеру сгорания с помощью насосов, приводимых в действие газовой турбиной. Защитные огнестойкие стенки отделяли камеру сгорания от других частей двигательной установки. Обшивка хвостовой части ракеты гофрирована с целью увеличения ее прочности.
