Стартовой агрегат модифицированного комплекса стал практически новой разработкой. Пусковое оборудование монтировалось на двухосном полуприцепе. Стрела максимально облегченного типа представляла собой две продольные штанги, соединенные в передней части ложементом.

На шасси стартового агрегата устанавливался контейнер для головной части ракеты и гидравлический кран для пристыковки головной части к ракете непосредственно на стартовом агрегате.

Отличительной особенностью стартового агрегата считалась возможность транспортировки на нем ракеты в собранном виде (в полном комплекте) на значительные расстояния.

После занятия боевой позиции тягач отцеплялся и уходил в укрытие. Запуск ракеты «Першинг» осуществлялся с помощью передвижного стартового комплекса, все агрегаты комплекса приспособлены для транспортировки: в наземных условиях на гусеничном транспортере М-474, по воздуху— вертолетом «Чинук» или самолетом С-124.

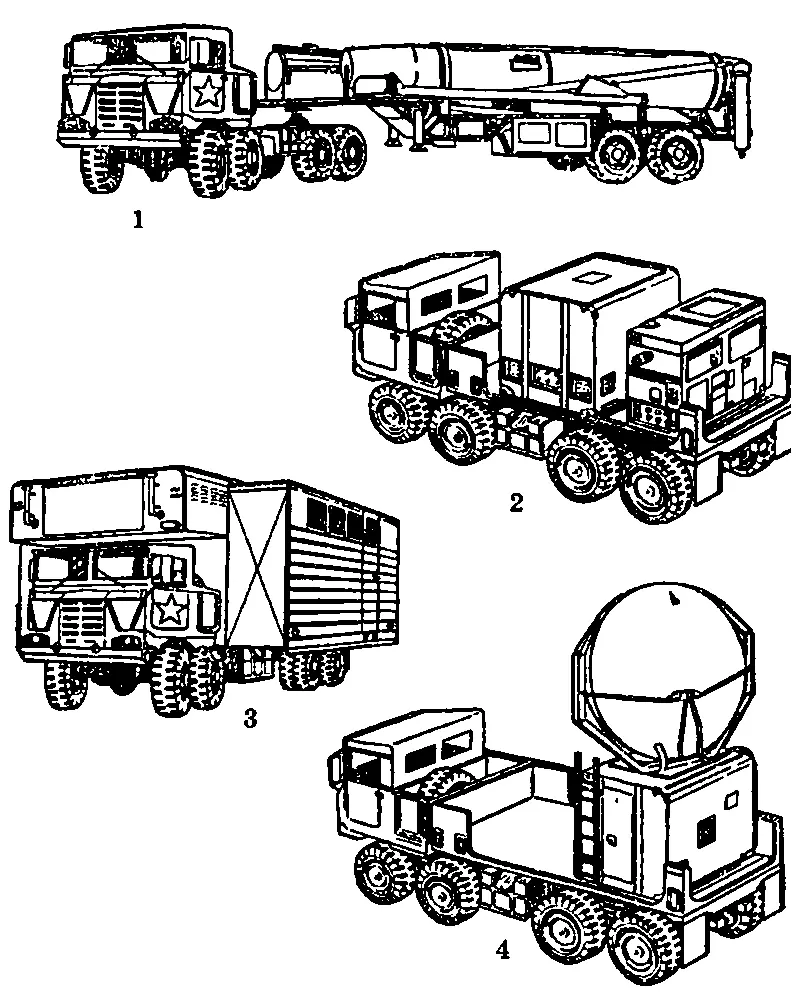

Сх. 9. Огневой комплекс ракетной системы «Першинг- 1А»:

1 — пусковая установка с ракетой; 2 — станция предстартовой подготовки; 3 — командный пункт огневой батареи; 4 — радиостанция

В район дислокации районного дивизиона «Першинг» с армейского склада ракеты доставлялись в разобранном виде в четырех отдельных контейнерах. В первом — первая ступень, во втором — вторая ступень, в третьем — отсек системы управления, в четвертом — боеголовка. Каждый контейнер перевозился на пятитонном автомобиле. Конструкция контейнеров позволяла произвести проверку всех узлов ракеты и боеголовки без их выгрузки.

Сборка ракеты (без пристыковки головной части) производилась на технической позиции с помощью крана на пусковой установке.

В состав огневого комплекса ракетой системы входили: пусковая установка, станция предстартовой проверки и подготовки, командный пункт и радиостанция.

Все элементы пусковой установки — быстродействующий установщик, на столе которого транспортировалась ракета (без головной части), стартовый стол, кабель-мачта и контейнер для головной части — смонтированы на платформе полуприцепа, буксируемого тягачом.

Станция предстартовой подготовки, оснащенная аппаратурой для предстартовой проверки и подготовки ракеты к пуску, размещалась на автомобиле.

Командный пункт и радиостанция предназначались для управления огнем батареи и связи с вышестоящими штабами. Их оборудование монтировалось на двух автомобилях.

Ракета «Першинг» стартовала вертикально. Приведение ее в вертикальное положение, установка на пусковом столе и наведение на стартовой позиции производилось автоматически с помощью гидравлической системы, способной функционировать при температурах от -52° до +52 °C. Функционирование механизмов подъемно-пусковой установки рассчитано на рабочее давление 204 кг/см 2.

Подготовка ракеты на стартовой позиции включала стыковку головной части и корпуса ракеты, прицеливание и настройку приборов системы управления в соответствии с полетным заданием. Развертывание пусковой установки на стартовой позиции, предстартовая подготовка и пуск ракеты занимали около 15 минут.

В организационном отношении системы управляемых ракет «Першинг-1А» в армии США сводились в дивизионы, которые предназначены для усиления групп армий и полевых армий, и являлись одним из важнейших оперативно-тактических средств для нанесения ядерного удара в интересах сухопутных войск,

В дивизион входили: штаб, шесть подразделений (штабная, четыре огневые и обслуживания) и вертолеты.

Каждая огневая батарея состояла из управления батареи, командного пункта, трех огневых взводов, взвода связи и двух секций (обслуживания и ремонтной). Огневой взвод включал управление взвода, огневую секцию и секцию обеспечения безопасности. В огневой секции имелось три пусковые установки. Во взводе была станция предстартовой проверки и управления пуском, поэтому взвод являлся независимой боевой единицей, обеспечивавшей самостоятельную предстартовую проверку и управление пуском.

В огневой батарее насчитывалось 9 пусковых установок и 286 человек личного состава (10 офицеров, 3 унтер-офицера, 273 сержанта и рядовых).

Всего в дивизионе по штату положено было иметь 36 пусковых установок и 1680 человек личного состава.

Французская ракета «Адес».В 1977 г. во Франции началось изучение концепции ракеты, которая должна будет заменить тактическую ракету «Плутон» класса «земля — земля», имеющую дальность стрельбы от 15 км до 120 км. Новая ракета получила наименование «Адес» («Hades»).
