Александр Широкорад - Атомный таран XX века

Полки, оснащенные ракетами «Плутон», входили в состав армейских корпусов. Полк ракет «Плутсн» состоял из частей управления и обслуживания, трех огневых батарей, транспортной части и охраны. Численность личного состава полка около 1000 человек, в том числе до 70 офицеров и 160 унтер-офицеров. Полк имел шесть пусковых установок ракет «Плутон» и до 280 различных автомашин.

Подразделение управления имело средства связи и технического обслуживания, позволявшие организовывать управление огнем с командного пункта общевойскового соединения.

Каждая огневая батарея насчитывала до 115 человек личного состава, две пусковые установки (по одной во взводе), средства топографического обеспечения, наблюдения, разведки и технического обслуживания.

Транспортная часть и охрана предназначались для транспортировки ракет и обеспечения непосредственной охраны ракетно-ядерных средств полка.

Полк ракет «Плутон» был полностью автономен как в тыловом отношении, так и в организации управления и технического обслуживания. Он предназначался для централизованного использования. Благодаря высокой подвижности и надежной системе управления и связи подразделения полка могли быть рассредоточены на значительной площади и находиться на удалении до 100 км от командного пункта общевойскового соединения.

К середине 1980-х годов на вооружении сухопутных войск Франции имелось 44 пусковые установки ракет «Плутон».

Ракеты «Плутон» были сняты с вооружения и демонтированы в 1992–1996 гг. (Сх. 6)

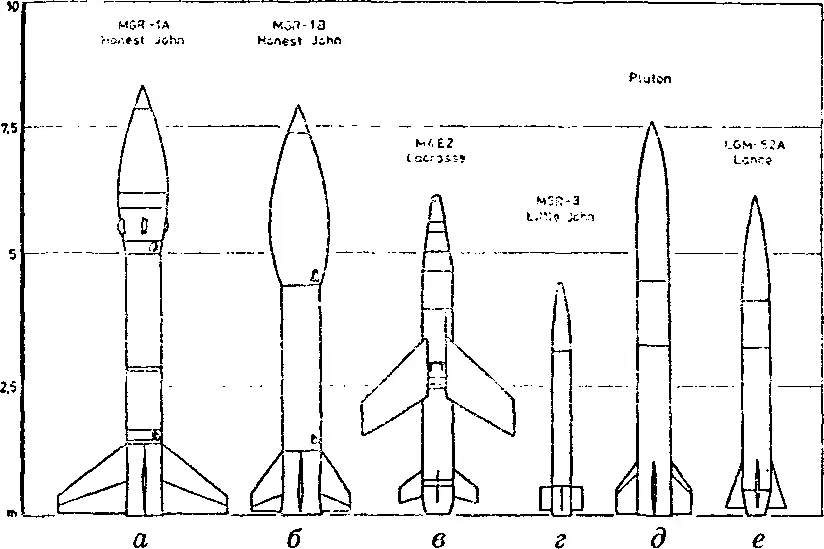

Сх. 6. Сравнительный вид западных тактических и оперативно-тактических ракет: а) «Онест Джон» MGR-1A; б) «Онест Джон» MGR-1B; в) «Лакросс» М4Е2; г) «Литтл Джон» MGR-3; д) «Плутон»; е) «Ланс» LGM-52F

От ФАУ-2 к «Корпорелу».Первая в мире баллистическая ракета А-4 (ФАУ-2) была создана в Германии в научно-исследовательском центре в Пенемюнде под руководством Вернера фон Брауна. (Сх. 7)

Ракета А-4 транспортировалась без боевой части. Она присоединялась к ракете непосредственно перед стартом. Но при входе ракеты в плотные слои атмосферы боевая часть не отделялась.

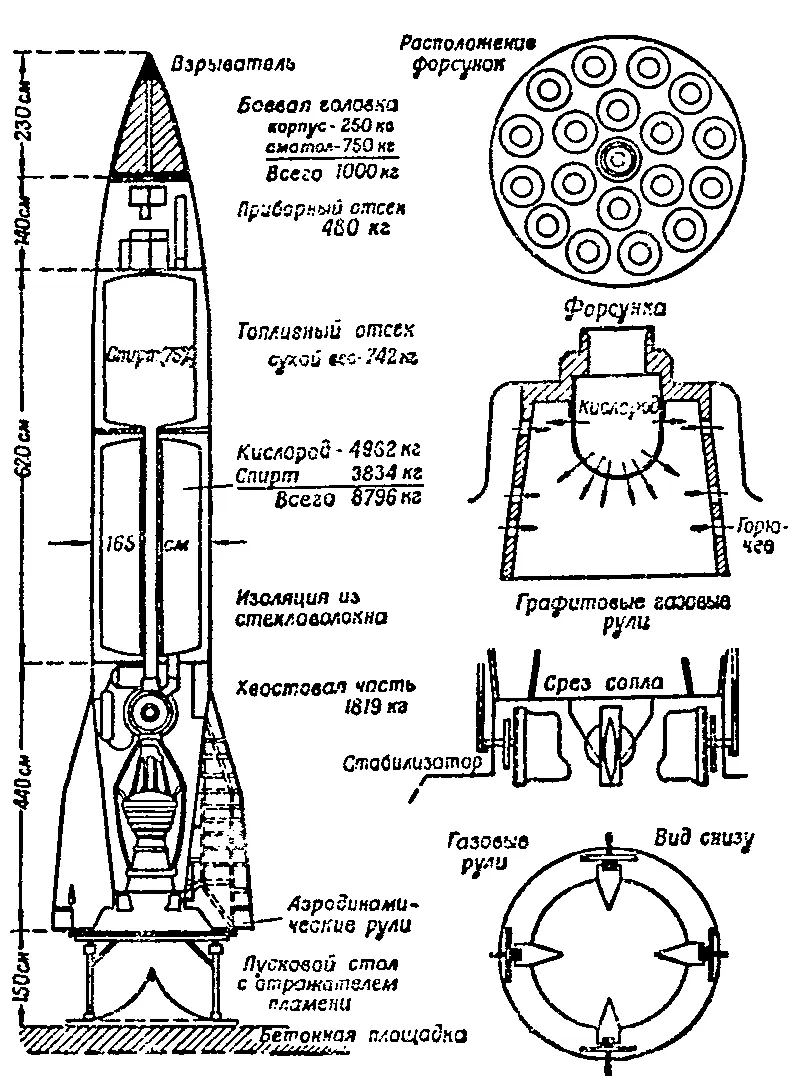

Ракета А-4 (ФАУ-2). Слева — продольный разрез на пусковом столе); справа вверху — разрез камеры сгорания (видны 18 распылительных форсунок в верхней части двигателя); в центре — распылительная форсунка в разрезе; внизу — сопло (вид сбоку и вид снизу) и графитовые газовые рули.

Система управления ракетой инерциальная. В ранних экземплярах ракеты использовалась радиокоррекция — по радио подавалась команда на выключение подачи топлива в двигатель, и тем самым происходило управление скоростью ракеты. Скорость измерялась при помощи эффекта Доплера. Позднее от управления начальной скоростью при помощи радиокоманд отказались, заменив его гироскопическим интегрирующим акселерометром, который и выключал двигатель в момент, когда достигались заранее заданные скорость и угол тангажа.

В течение времени работы двигателя управление А-4 осуществлялось при помощи воздушных и газовых рулей, из которых первые создавали аэродинамические моменты, а последние изменяли направление тяги реактивного двигателя. Газовые рули были сделаны из графита и находились в струе, вытекающей из сопла двигателя. Четыре аэродинамических руля геометрически были продолжением газовых. Пара рулей, предназначенных для управления по азимуту, была скреплена вместе, а другая пара рулей допускала раздельное управление.

Круговое вероятное отклонение ракеты А-4 составляло около 4 км. Поэтому ракета могла эффективно поражать только крупные площадные цели типа Лондона.
