Кроме того, имелись химические и фугасные боевые части. Вес химической боевой части 120 кг. Она содержала 32,5 кг ОВ типа зарин, которое могло заразить площадь в 10–20 гектаров.

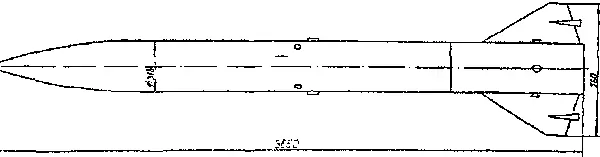

Устойчивость ракеты в полете обеспечивалась четырьмя косопоставленными стабилизаторами хвостового оперения. Для обеспечения еще лучшей устойчивости ракеты в полете, а также для устранения вредного влияния эксцентриситета реактивной силы на кучность стрельбы ракета на полете вращалась. Для этого в усовершенствованной модификации ракеты «Литтл Джон» ВМ51 применялся специальный гиромотор. Он входил в состав пускового оборудования ракеты и сообщал ракете перед запуском, когда она еще находилась на пусковой установке, вращательное движение, стабилизирующее ракету на начальном участке траектории и в полете. Гиромотор приводился в действие зарядом твердого топлива, при сгорании которого образовывались газы высокого давления, вращавшие турбину с приводом. Необходимое число оборотов снаряда достигалось за несколько секунд.

Для стрельбы ракетами «Литтл Джон» использовались два типа пусковых установок — облегченная и самоходная. Облегченная установка состояла из лафета, выполненного в виде одноосного прицепа. На лафете монтировались направляющая длиной 5,3 м и подъемно-поворотный механизм с ручными приводами управления. В походном положении ракета крепилась на направляющей, которая устанавливалась горизонтально. Для придания устойчивости установке при стрельбе она опиралась на землю специальными откидывающимися опорами.

Облегченная пусковая установка обеспечивала большую мобильность, и ей вооружались воздушно-десантные дивизии. В воздушно-десантной дивизии в составе ракетно-гаубичного дивизиона состояли батарея 155-мм гаубиц и батарея НУРС с четырьмя пусковыми установками «Литтл Джон» (по две в огневом взводе).

В декабре 1966 г. была испытана гусеничная самоходная пусковая установка весом около 7,5 т, однако большого распространения она не получила.

В 1970 г. неуправляемые ракеты «Литтл Джон» были сняты с вооружения армии США.

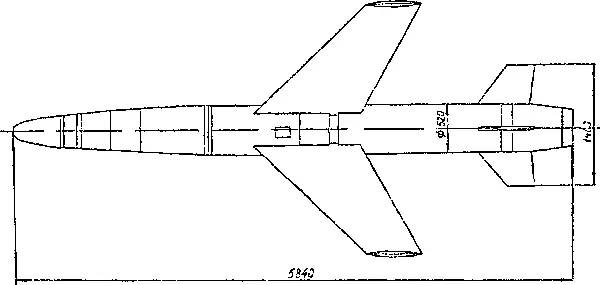

Управляемая ракета «Лакросс». Первой тактической управляемой ракетой армии США стала радиоуправляемая ракета «Лакросс» М4Е2 (MGM-18A). (Сх. 5)

Проектирование ракеты началось в 1948 г. Головные разработчики и поставщики — фирмы «Конелл Аэро Лаборатори» и «Мартин Мариетта».

Стартовый вес ракеты 1040–1070 кг, длина 5840 мм, диаметр 520 мм, размах крыльев 2,75 м, размах оперения 1,45 м. Ракета «Лакросс» представляла собой промежуточную ступень между баллистическими и крылатыми ракетами.

Вес боевой части от 181 кг до 244 кг. Ракета комплектовалась ядерной боевой частью W-40 мощностью 10 кт, производившейся с сентября 1959 г. по май 1962 г. Всего было изготовлено 400 ядерных боеголовок ракеты «Лакросс».

Ракета «Лакросс» снабжена твердотопливным двухрежимным двигателем М-10Е1 фирмы «Тиокол». Тяга двигателя в стартовом режиме 11,3 т, в маршевом режиме — 2,09 т. Время работы в стартовом режиме 3,4 с. Дальность стрельбы от 8 до 32–34 км. Максимальная высота траектории 4–5 км. Круговое вероятное отклонение 440 м. Максимальная скорость полета по разным данным от 360 до 450 м/с.

Транспортировка и запуск ракеты производился с боевой машины, созданной на шасси трехосного армейского грузовика.

Испытания ракеты «Лакросс» проходили на полигоне Уайт Сэндс. В августе 1957 г. было начато ее серийное производство.

В ракетной батарее управляемых ракет «Лакросс» имелись 4 пусковые установки. Кроме США управляемая ракета «Лакросс» состояла на вооружении армии Канады.

Ракета «Лакросс» имела весьма слабую помехозащищенность. В 1967 г. она была снята с вооружения армии США и заменена ракетами «Ланс».

Управляемая ракета «Ланс».В 1962 г. начались исследовательские работы по созданию ракетной системы «Ланс» («Lance»). В качестве головного разработчика была выбрана фирма «Линг-Темко-Воут».
