Транспортер был выполнен на шасси Т-26, при этом двигатель и трансмиссия располагались спереди, а сзади устанавливалась бронированная кабина для перевозки десанта. В качестве силовой установки использовался двигатель водяного охлаждения «Геркулес», смонтированный в едином блоке с коробкой передач и главным фрикционом. Двигатель располагался в середине корпуса, слева от механика-водителя. Экипаж ТР-1 состоял из двух человек, размещавшихся друг за другом (механик-водитель и командир). В кабине для десанта могло разместиться 14 пехотинцев с винтовками и снаряжением. Для посадки солдат имелась дверь в корме, а для наблюдения за полем боя и стрельбы из винтовок 6 отверстий с крышками в стенках кабины. Бронирование машины составляло: 10 мм (моторная группа), 6–7 мм (кабина десанта) и 4 мм (крыша). Боевая масса ТР-1 (с экипажем и десантом из 14 человек достигала 9, 445 т, вооружения машина не имела.

В августе — октябре 1933 года транспортер прошел широкомасштабные испытания на НИБТ полигоне — пробег составил 310 км по бездорожью и 236 км по шоссе. При этом была достигнута максимальная скорость движения 24 км/ч (без десанта). В отчете о проведении испытаний отмечалось следующее: «При следовании с 14 человеками для стрельбы из люков можно пользоваться только револьверами, стрельба же из винтовок невозможна из-за тесноты. Только при наличии 5 человек можно обращаться с винтовками.

Кабина ТР-1 допускает перевозку боеприпасов в ящиках, при чем количество груза должно ограничиваться весом, не превышающем 1,2 т.

Недостатки:

1. Очень плохой доступ к мотору.

2. Катки нижних тележек часто выходят из строя, так как вес машины с экипажем больше веса Т-26 на 1 тонну.

3. Неудовлетворительная обзорность водителя, особенно в боковом отношении.

4. Охлаждение двигателя недостаточно.

Заключение. ТР-1 является удобной машиной для транспортирования пехоты и грузов. Машина отличается простотой и надежностью конструкции, обладает хорошей проходимостью и достаточной средней скоростью движения, мало отличной от Т-26. Необходимо уменьшить вес машины за счет уменьшения кабинки, сделать лучший доступ к мотору, изменить смотровые приборы водителя и усилить охлаждение».

Транспортер боеприпасов ТР-4-1 (зарядный ящик) во дворе завода имени Кирова. Ленинград, весна 1935 года. На крыше машины уложены две лопаты, пила (в специальном чехле) лом и приспособление для регулировки натяжения гусениц (АСКМ).

Дальнейшие работы по совершенствованию ТР-1 были прекращены, так как в ноябре 1933 года на заводе Опытного машиностроения имени Кирова был изготовлен опытный образец транспортера ТР-4 более универсального назначения.

В отличие от ТР-1, в конструкции нового транспортера шасси и моторно-трансмиссионная группа Т-26 использовалось безо всяких изменений. Корпус, собранный из 10 мм (лоб, борт, корма) и 6 мм (днище и крыша) броневых листов был спроектирован заново. В его средней части располагалась бронированная рубка с двухстворчатой дверью для посадки пехоты в каждом борту. Кроме того, в днище машины находилось два десантных люка, открывавшихся во внутрь. Для вентиляции рубки в крыше имелось специальное отверстие, а в задней стенке устанавливался вентилятор, снаружи прикрытый броневым кожухом. Наблюдать за полем боя десантники могли через четыре смотровых окна, расположенных по углам рубки. Вооружение ТР-4 состояло из двух пулеметов ДТ (боекомплект 2814 патронов), установленных в переднем и заднем листах. Экипаж ТР-4 составлял 2 человека (механик-водитель и пулеметчик), в кабине транспортера помещалось «одно стрелково-пулеметное отделение из 11 человек при двух пулеметах ДТ». Бойцы размещались на откидных сиденьях, расположенных вдоль карданного вала и вдоль бортов. Помимо десанта ТР-4 был приспособлен и для перевозки раненых — в рубке имелись откидные стойки для перевозки носилок. В таком качестве транспортер мог брать на борт 4 лежачих раненых, 1 сидячего раненого и санитара.

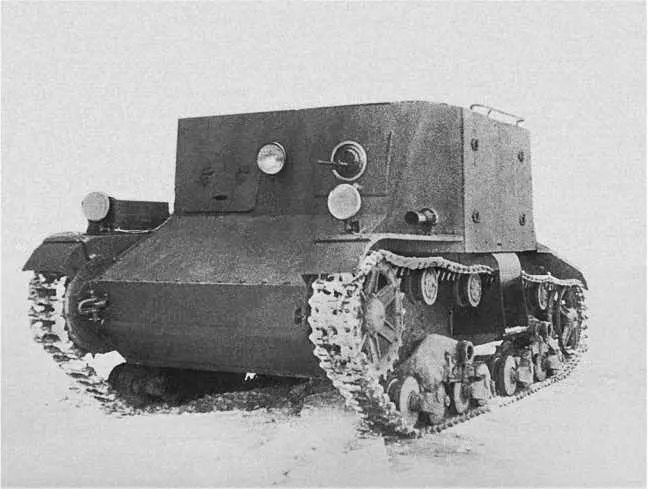

Общий вид транспортера пехоты ТР-4. 1934 год. Для удобства посадки пехотинцев под бортовыми дверями имелись специальные подножки и поручни на крыше рубки (АСКМ).

В конце 1933 года ТР-4 прошел испытания в районе Ленинграда в присутствии представителей штаба Ленинградского военного округа, а весной 1934 года — на НИБТ полигоне. Транспортер показал максимальную скорость по шоссе 28,5 км/ч, по проселку 20 км/ч и по целине 12,36 км/ч. По проходимости ТР-4 не уступал Т-26, но при этом имел более удобный доступ к двигателю. Кроме того, в документах по испытанию ТР-4 отмечалось следующее: «При движении в кабине высокая температура, что делает затруднительным пребывание в транспортере длительное время. Мотор на увеличение температуры в кабине не влияет, последняя повышается за счет нагрева брони, имеющихся в кабине людей, коробки передач и бортовых фрикционов…
