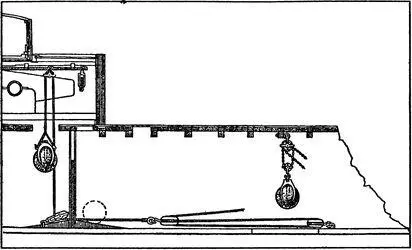

Схема устройств подачи бомб и ядер к 15-дм гладкоствольным орудиям на мониторе «Броненосец»

Проектное водоизмещение однобашенных мониторов составляло 1560 т. Борт по всей длине был бронированным, за 127-мм броней находилась тиковая подкладка толщиной около метра. Башня имела толщину брони 280 мм. Крыша башни покрыта тонкой броней (12,7 мм) с отверстиями для вентиляции. Башня была системы Эрисона, и для поворота ее приходилось предварительно поднимать на центральном штыре. Скорость хода мониторов была невелика — от 5,75 узла на «Единороге» до 7,75 узла на «Броненосце».

Все десять мониторов были введены в строй летом 1865 г. Вооружение мониторов постоянно менялось. Первоначально все они получили по две 229-мм гладкоствольные пушки Круппа. Исключение представлял «Единорог», получивший две 273-мм гладкоствольные пушки (жертвы неудачной нарезки 229-мм пушек Круппа). В кампанию 1867 года все мониторы, кроме «Единорога», получили по две 381-мм гладкоствольные пушки. А в 1872–1874 гг. все мониторы были перевооружены 229-мм пушками обр. 1867 г.

Единственный двухбашенный монитор «Смерч» был спущен на воду в Петербурге 11 июня 1864 г. и в кампанию 1865 года вступил в строй. Водоизмещение «Смерча» составляло 1500 т, бортовая броня 114 мм, а в оконечностях 102 мм. Вертикальная броня башни 114 мм. Башни были системы Кольза и вращались на катках на специальном погоне. Первоначально «Смерч» был вооружен двумя 60-фунтовыми пушками № 1, в кампанию 1867 года он уже имел две 8-дюймовые пушки обр. 1867 г., а в кампанию 1871 года — две 9-фунтовые пушки обр. 1867 г.

Десять однотипных мониторов были разоружены 24 июня 1900 г., а «Смерч» — 20 декабря 1903 г.

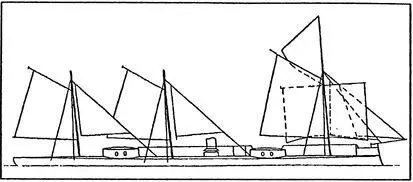

Двухбашенный броненосный фрегат типа «Адмирал Чичaгов» (схема парусного вооружения)

В 1869 г. были введены в строй две двухбашенные броненосные лодки — «Русалка» и «Чародейка» водоизмещением 1181 т. Скорость хода их составляла 8,5–9 узлов, бронирование борта и башен — 114 мм. Первоначально лодки решили вооружить в одной башне двумя 229-мм пушками обр. 1867 г., а в другой — двумя 381-мм гладкоствольными чугунными пушками. С 1871 года по 1873 год 381-мм пушки заменили 229-мм пушками обр. 1867 г.

Низкобортные мониторы и двухбашенные лодки имели очень плохую мореходность. Правда, в рекламных целях две броненосные плавбатарей и десять мониторов в 1865 г. послали к берегам Швеции. Но обычно они до конца службы не выходили за пределы Финского залива. Да для них и там плавать было опасно. Так, 7 сентября 1893 г. «Русалка» утонула в шторм во время перехода из Ревеля в Гельсингфорс (менее 90 км).

Основным назначением мониторов и башенных лодок был бой на минно-артиллерийской позиции с британским флотом. Каждый монитор даже имел предписание, между какими фортами Кронштадтской крепости он должен находиться для ведения огня.

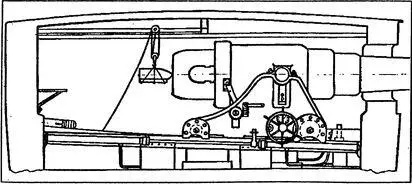

11-дм пушка Круппа обр. 1867 r. в башенной установке для броненосных фрегатов типа «Адмирал Грейг»

В 1869 г. в строй было введено четыре башенных фрегата. Из них «Адмирал Грейг» и «Адмирал Лазарев» имели по три башни системы Кольза, а «Адмирал Спиридов» и «Адмирал Чичагов» — по две. Водоизмещение трехбашенных фрегатов составляло 3505 т, броня борта 114-76 мм, а башен — 165 мм. Водоизмещение двухбашенных фрегатов было 3450 т, броня борта от 178 до 114 мм, а башен — 152 мм. На все четыре фрегата первоначально планировалось установить по две 381-мм гладкостенные пушки в каждую башню, но в строй они вступили с 229-мм новыми пушками Круппа (по две в башне). В 1874 г. 229-мм пушки были заменены на 280-мм пушки обр. 1867 г. (по две в одной башне).

Наконец, в 1877 г. вошел в строй монитор «Петр Великий» [70] С 1 февраля 1892 г. — эскадренный броненосец. . Нормальное водоизмещение его составляло 9790 т, скорость хода 14,3 узла. Цитадель и башни корабля имели 356-мм броню, а броневой пояс на оконечностях — 203 мм. «Петр Великий» был вооружен четырьмя 305-мм пушками обр. 1867 г., установленными в двух башнях [71] Кроме 4 пушек главного (305-мм) калибра на корабле было установлено 6 4-фунтовых пушек и 2 картечницы (примеч. ред.). .

29 апреля 1877 г. на Дунае одним выстрелом из 152-мм мортиры обр. 1867 г. был взорван турецкий броненосец (корвет) «Люфти Джелиль». После этого было приказано вооружить мортирами большинство броненосных кораблей Балтийского флота. Мортиры предназначались для пробития палуб вражеских кораблей. К этому времени тяжелые корабельные пушки России, Англии и других держав имели максимальный угол возвышения 10°–15° и не могли вести навесного огня. Поэтому-то англичане первоначально вообще не бронировали палубы своих броненосцев, а затем ограничивались тонкой палубной броней. В морском бою при стрельбе вероятность попадания мортирной бомбой в маневрирующий корабль — весьма мала. Но, учитывая консерватизм британских адмиралов, которые любили вставать на якорь в одном-двух км от береговых батарей, как это было при бомбардировке Александрии в 1882 г., мортиры были тогда страшным оружием.
