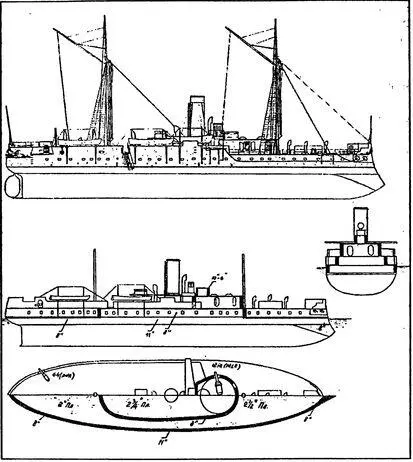

Броненосец «Хотспур» и схема его бронирования

Конструкция башни, а, точнее сказать, каземата была такова, что стрелять вперед по судну, которое «Хотспур» собирался протаранить, было невозможно.

Машина мощностью 600/3500 (номинальных / индикаторных) л. с. обеспечила на мерной миле скорость 12,6 узлов. Запас топлива 280 т. Парусное вооружение — две мачты-однодревки с площадью парусов 610 кв. м.

«Хотспур» с июня 1876 г. до мая 1878 г. находился на Средиземном море, а затем был в ремонте, в резерве, а в 1897–1903 гг. стал кораблем береговой обороны на Бермудских островах.

Второй корабль-таран, «Рулфт», был заложен 6 июня 1870 г. и введен в строй 1 июля 1874 г. Он имел вращающиеся башни с двумя 254-мм дульнозарядными 18-тонными орудиями. Кроме того, на корме были установлены две 68-фунтовые дульнозарядные пушки [55] 68-фунтовые дульнозарядные нарезные пушки по своей конструкции были близки к 68-фунтовым пушкам. Главное отличие состояло в нарезке их и стрельбе не сферическими ядрами, а продолговатыми снарядами с цинковыми выступами . Водоизмещение «Рулфта» составляло 5440 т, длина 76,2 м, ширина 16,15 м, осадка 7,22 м.

С 1876 г. по октябрь 1880 г. «Рулфт» находился на Средиземном море, а далее использовался в береговой обороне.

Крейсерские корабли британского флота отличались крайним разнообразием, и рассмотрим лишь несколько интересных типов.

Так, небронированный железный фрегат «Инконстант», построенный в 1868 г., имел водоизмещение 5780 т, длину 102,8 м, ширину 15,3 м и осадку 7,8 м. На мерной миле он показал скорость 16,2 узла, фактически же скорость была меньше. При запасе угля 750 т расчетная дальность плавания составляла 2600 миль. Вооружение состояло из девяти 229-мм и шести 178-мм дульнозарядных нарезных пушек.

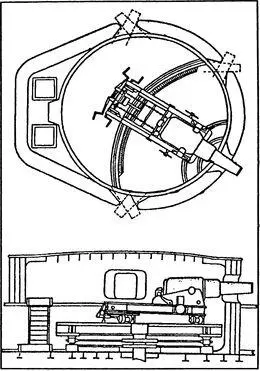

Неподвижная броневая башня на броненосце «Хотспур» (план и сечение по диаметральной плоскости)

По типу «Инконстанта» были построены еще два фрегата — «Рэлэй» и «Шах».

В 1875–1877 гг. было построено шесть композитных корветов— «Опал», «Туркьоз», «Турмалин», «Гарнет», «Рубин» и «Эмеральд». Предназначенные для крейсерской службы и для конвоирования торговых судов в военное время, эти корабли имели железный набор и деревянную обшивку. При водоизмещении 2162 т они развивали скорость 12,3—13,3 узла и несли двенадцать 54-фунтовых пушек.

Первое стальное военное судно британского флота — корвет «Ирис» — был спущен на воду в 1877 г. Стандартное водоизмещение его составило 3730 т. Длина 101,5 м, ширина 14 м, углубление 6,7 м. Суммарная мощностью двух паровых машин 7330 индикаторных л. е., обеспечивала скорость хода на мерной миле в 18 узлов. Дальность плавания 4400 миль. Вооружение: тринадцать 5-дюймовых (127-мм) пушек.

Всего построено пять таких кораблей, несколько отличающихся друг от друга: «Ирис», «Меркурий», «Лиэндр», «Фаэтон», «Аретьюза».

В 70-х годах XIX века было построено 17 шлюпов — небольших (водоизмещением 1124–1420 т) трехмачтовых паровых судов со скоростью 12–13 узлов и вооруженных 6–8 орудиями калибра 152–127 мм. Броневой защиты шлюпы не имели.

Любопытен броненосный корвет «Пенелопа», заложенный 4 сентября 1865 г. в Пембруке и введенный в строй 27 июня 1868 г. Стандартное водоизмещение его составляло 4470 т. Длина 80,8 м, ширина 15,24 м, осадка 5,3 м.

«Пенелопа» был первым британским броненосным кораблем с двухвальной энергетической установкой. Малые броненосцы предназначались Адмиралтейством для действий на мелководье Балтики на случай войны с Россией. Общая мощность машины — 600/4700 (номинальных / индикаторных) л. с. На официальном испытании 1 июля 1868 г. корвет с полным запасом топлива и снабжения развил наибольшую скорость хода 12,76 узла. При этом мощность машины составила 4703 индикаторные л. с. Оба винта «Пенелопы» были подъемными.

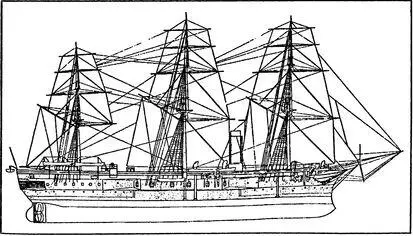

Броненосец «Пенелопа»

«Пенелопа» имела фрегатское парусное вооружение с тремя железными мачтами.

О. Паркс писал: «…не считая пятимачтовых кораблей, под парусами „Пенелопа“ оказалась худшим ходоком флота, будучи подверженной сильному сносу в подветренную сторону — вроде чайного подноса, так что ее лучшая скорость не превышала жалких 8,5 узла». [56] Паркс О. Линкоры Британской империи. Ч. I. Пар, парус и броня. С.151.
