Владимир Перов - Штурмовики Красной Армии

На переделку Р-3ЛД в бронированный штурмовик отводился срок до 1 мая 1930 г.

Разработкой штурмового варианта Р-3ЛД, получившего обозначение ШР-3, занимался А. И. Путилов. Бронирование на этом самолете выполнялось по типу «бронекорыта» с толщиной стенок 4 мм.

Бронекорыто прикрывало экипаж, мотор и бензобаки спереди, сбоку и снизу. Броня не входила в силовую схему штурмовика и являлась фактически дополнительной нагрузкой весом более 400 кг.

Вместе с 200-кг бомбовой нагрузкой это было слишком много для Р-3ЛД — все летные характеристики машины (по подсчетам А. И. Путилова) значительно ухудшались, особенно в отношении продольной устойчивости (центровка самолета становилась опасной для полетов).

От дальнейших работ по этому проекту отказались и все усилия туполевцы сосредоточили на бронированном ТШ-1 (заводское обозначение АНТ-17).

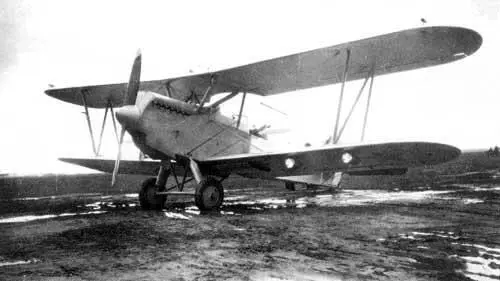

ТШ-2 (первый вариант)

Работы по штурмовику ТШ-1 велись в порядке модификации серийного бомбардировщика ТБ-1. ТШ-1 представлял собой двухмоторный четырехместный самолет с неубирающимся шасси, мощным стрелково-пушечным вооружением и сильной броневой защитой.

Броней (толщина 3,5–4,5 мм) были защищены все жизненно важные части машины: рабочие места пилота, штурмана-бомбардира, двух стрелков, а также моторы и бензобаки.

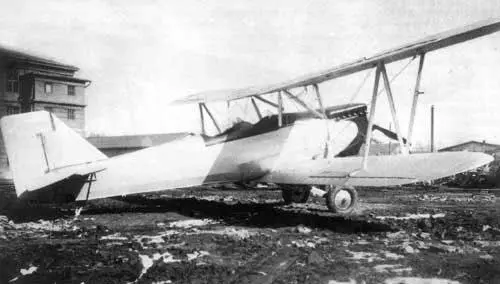

ТШ-2 (второй вариант)

Общая масса брони составляла около 1000 кг, из них только 380 кг входили в силовую схему конструкции самолета.

Параллельно велась проработка нескольких вариантов компоновки самолета с разными вариантами нагрузок и бронирования под моторы: М-34 750 л. с. (4 варианта), Isotta-Fraschini «ASSO» 800 л. с. (3 варианта), BMW-6 730 л. с. (3 варианта) и BMW-9 800 л. с. (2 варианта). Лучшим оказался вариант с моторами «ASSO».

С целью облегчения машины проводились опыты по использованию в конструкции самолета фанеры, армированной броней.

Рассматривались и различные варианты стрелково-пушечного и бомбового вооружения.

Один из вариантов вооружения (в случае установки на самолет двух моторов М-34) предполагал для стрельбы вперед использовать две 37-мм авиационные динамо-реактивные пушки (ДРП) конструкции Л. В. Курчевского АПК-4 (или одну 76-мм динамо-реактивную пушку, также конструкции Л. В. Курчевского) и четыре пулемета ПВ-1 калибра 7,62 мм.

Оборонительное вооружение предусматривало использование двух скорострельных пулеметов ДА калибра 7,62 мм, размещенных по одному на передней и задней турелях. Бомбовая нагрузка составляла 800 кг. Взлетный вес машины — около 8000 кг.

Надо признать, выбор динамо-реактивных пушек в качестве вооружения штурмовика был все же неудачным. Начальная скорость снарядов ДРП была очень низкой, что неизбежно сказывалось на точности стрельбы.

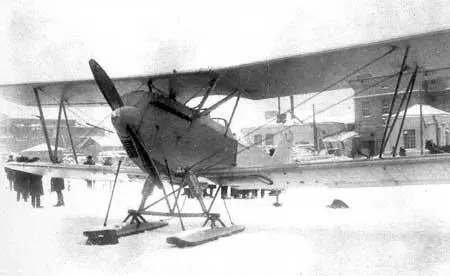

ТШ-2 (второй вариант)

Кроме того, этим пушкам были присущи такие серьезные конструктивные недостатки, как разрыв стволов при стрельбе и разрушение элементов конструкции самолета в результате выстрела. Мал был и боекомплект к пушкам. Впоследствии это привело к отказу от использования динамо-реактивных пушек в авиации.

Несмотря на большой объем изыскательской работы и значительные усилия конструкторов, довести ТШ-1 до требуемого уровня не удалось.

ШОН (штурмовик особого назначения)

Мощность моторов и удельные весовые и прочностные характеристики брони и другие конструкционные материалы явно не соответствовали поставленной задаче, и трудности, встреченные конструкторами на своем пути, оказались непреодолимыми.

В этой связи 21 июня 1931 г. на расширенном заседании НТК ВВС и ЦАГИ А. Н. Туполев доложил, что заданные НТК летно-технические данные ТШ-1 не могут быть осуществлены ввиду большой массы неработающей навесной брони и отсутствия моторов мощностью в 1300 л. с.

В качестве альтернативы А. Н. Туполев предложил приспособить двухмоторный разведчик Р-6 для действий в качестве штурмовика. Военные с предложением А. Н. Туполева согласились, установив срок предъявления новой машины (заводское обозначение АНТ-18) на государственные испытания к 1 января 1932 г. Позже, из-за отсутствия моторов необходимой мощности, постройка штурмовика на базе Р-6 также была прекращена.
