Эжен-Эмануэль Виолле-ле-Дюк - Жизнь и развлечения а средние века

Рис. 21 а

После обычных поединков (joutes à la lance), где участники метили друг в друга и ломали копья, устраивали поединки «в хитрый тарч» (à la targe futée) или «в подбородник» (à la bavière). Здесь требовалось попасть не в середину щита, а сбить Какую-нибудь дополнительную деталь доспеха. Этот вид поединков был, по-видимому, особенно популярен по ту сторону Рейна и во Фландрии.

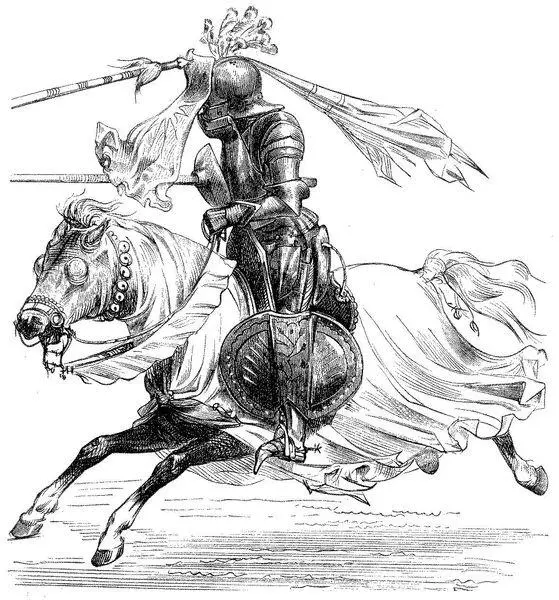

Доспех для таких поединков отличался от рассмотренных ранее. На голову надевался салад со смотровой щелью, выкопанный из одного куска. К нагруднику крепилось усиление, прикрывающее грудь, отчасти живот и заканчивающееся чуть ниже смотровой щели. К этому усилению, или дополнительному подбороднику, приделывали второе, усиление, состоящее из тонких стальных пластинок, слабо соединенных между собой конической накладкой. Щита у всадника не было. Копьем надо было попасть в центр этой накладки на уровне желудка. При ударе разжималась находящаяся под подбородником пружина и разбрасывала стальные полоски усиления в разные стороны, словно взрывая. Боец, вооруженный таким образом, изображен на рис. 20. Наконечник копья для таких столкновений имел лишь одно притуплённое острие, которым надо было попасть в середину накладки на усилении.

Рис. 22

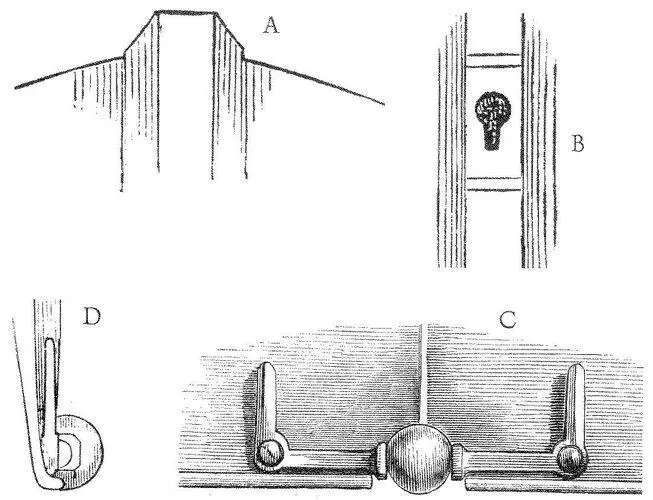

Перейдем теперь к более подробному рассмотрению данного типа доспеха. Шлемом служил салад, подобный имеющемуся в коллекции графа Ньеверкерке (рис. 21 и 21а). Он выкован из одного куска, на верхушке корпуса — низкий гребень (А — профиль), на котором имеется отверстие (В — вид сверху; b — точка его расположения на виде сбоку) для крепления намета или украшения. Внутренний черепник крепился заклепками (d), а приделанные по бокам ремни (а) удерживали салад под подбородком. Вращающийся по оси стальной шарик (с — точка его расположения на виде сбоку; С — увеличенный вид спереди; D — увеличенный вид сбоку в разрезе) облегчает скольжение шлема по подбороднику. Когда боец опускал голову, нижний край шлема проходил внутрь подбородника, не цепляясь за него. С этим шариком соприкасаются два прямоугольных уголка, слегка выступающих над поверхностью салада. Мы еще увидим, для чего служили эти уголки.

Рис. 22 а

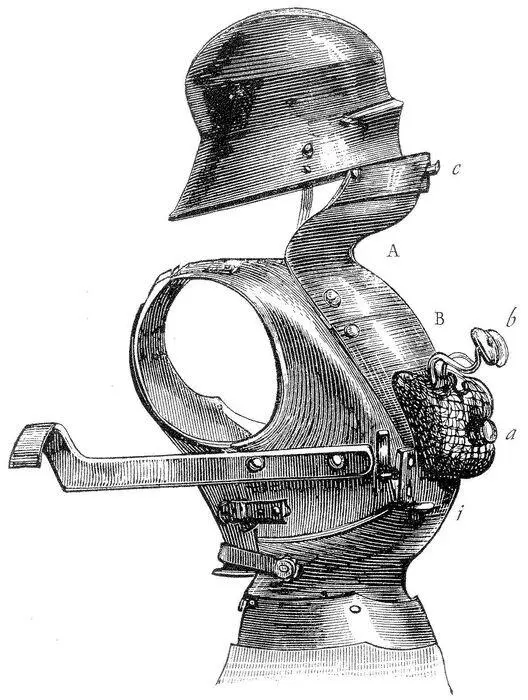

На рис. 22 и 22а представлен доспех в комплексе без наручей. Кираса с крюком для копья и кронштейном, как в предыдущих примерах; на ней укреплена деталь, состоящая из двух частей —подбородника (А) и нагрудника (В). На нагруднике расположен механизм, который при сильном нажатии на кнопку (а) резко выдвигает два толкателя (b), выбрасывающих вперед усиление ( на рис. 22а: С — вид сбоку; D — вид изнутри), состоящее из многих частей. От удара они разлетаются и как будто взрываются. Механизм смонтирован на кожаной подушечке, чтобы удар был менее резким.

Рис. 23-24

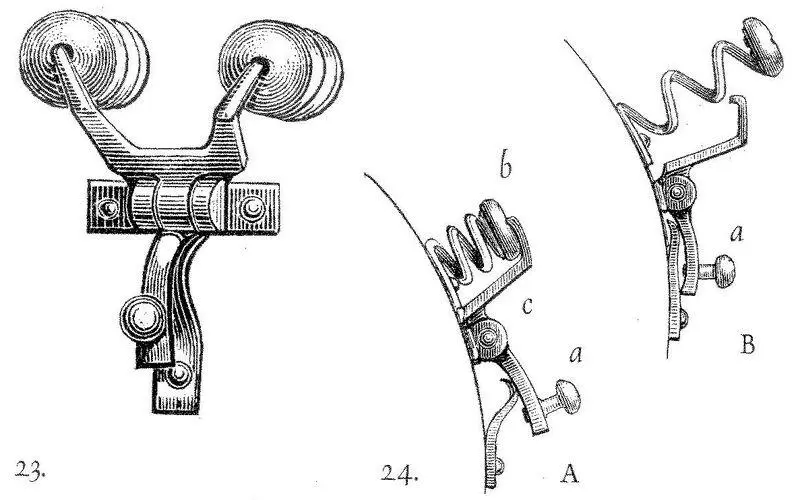

На рис. 23 — устройство механизма. На рис. 24 — схема действия (А — вид сбоку, во взведенном положении; В — в спущенном положении). Два толкателя (b), насаженные на винтовые пружины, удерживаются пружинным рычагом-качалкой (с). Когда кнопка (а) получает сильный удар, двойной рычаг (с) поворачивается и обе винтовые пружины освобождаются (В — рис. 24).

На рис. 22а изображены соединенные «летучие» детали второго усиления; их всего восемь: шесть — в верхней части, две — в нижней, а также центральная коническая накладка спереди. На рис. 22 показан выступ (с) в верхней части подбородника, создающий зазор между ним и верхом «летучего» усиления. В этот зазор входят шипы (d — рис. 22а), имеющиеся внутри каждой из шести деталей. Нижний край каждой из шести деталей входит в пазы, образованные внутри обеих нижних деталей приклепанными железными ленточками (е). Две ленточки, каждая из которых заканчивается крючком, соединяются в глазке, проделанном под конической накладкой. Два крючка (f), прикрепленные к нижним деталям, прицепляют между двумя плечами рычага, удерживающими оба толкателя (b — рис. 22), два других притуплённых крючка (h) входят в две скобы (i — рис. 22), закрепленные внизу нагрудника.

Рис. 25
