Александр Широкорад - Атлантический вал Гитлера

Бетонобойный снаряд пробивал бетонную стенку толщиной 0,6 м и кирпичную стенку толщиной до 4 м, а также проникал при попадании, близком к нормали, в песчаный грунт на глубину до 7,2 м, а в рыхлый грунт — до 14,6 м.

Данные 21 cm Mrs.18

Ствол

Калибр, мм 210,9

Длина ствола, мм/клб 6510/31

Длина трубы, мм 6080/29

Длина нарезной части, мм 5274

Длина зарядной каморы, мм 643

Объем зарядной каморы, л 24,5

Число нарезов 64

Крутизна нарезов, клб/град. 36/30°

Глубина нареза, мм 2,4

Ширина нареза, мм 5,6

Ширина поля, мм 3,9

Вес затвора, кг 304

Вес ствола с затвором, кг 5900

Лафет

Угол ВН, град. 0°; +70°

Угол ГН, град.: без перестановки хобота 16°

с перестановкой хобота 360°

Длина отката, мм: короткого 850+1200

длинного 500+1000

Вес системы, кг: в походном положении

при нераздельной возке 17900

вес двух повозок 22700

в боевом положении 16700

Скорострельность, выстр./час 30

Расчет, чел. 12—15

Время перевода системы из походного в боевое положение или обратно, мин около 30

Скорость буксировки при раздельной возке, км/час. до 20

Боеприпасы и баллистика 21 cm Mrs.18

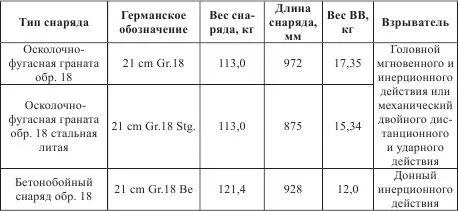

Таблица 31

Снаряды:

Заряжание раздельно-гильзовое. Длина гильзы 410 мм, диаметр фланца 242 мм. Зарядов 6.

Вес зарядов: 2,48–15,8 кг дигликолевого пороха;

2,195—14,05 кг нитроглицеринового пороха.

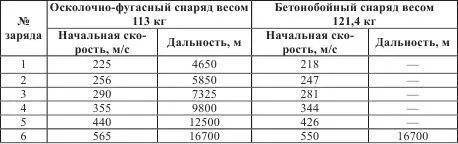

Таблица 32

Таблица стрельбы

15‑см пушка K.16 устанавливалась на батареях Атлантического вала исключительно из-за отсутствия лучшего и не соответствовала требованиям, предъявляемым к орудиям береговой обороны.

Пушка K.16 была создана фирмой Круппа и принята на вооружение в январе 1917 г. Система производилась до 1933 г. в двух почти идентичных вариантах, изготавливавшихся фирмами Круппа и «Рейнметалл» (K.16.Kp. и K.16.Ph.), отличавшихся весом ствола и размерами. Так, длина ствола у образцов Круппа была 42,7 клб, а у образцов фирмы «Рейнметалл» — 42,9 клб.

Ствол K.16 состоял из трубы, кожуха и съемного казенника. Затвор горизонтальный клиновой. Лафет коробчатый однобрусный. Тормоз отката гидравлический. Колеса железные дисковые. Первоначально система перевозилась на двух повозках, а затем стали применять нераздельную возку на передке (за мехтягой). Скорость возки не превышала 10 км/час. Система переводилась из походного положения в боевое за 20 минут. Снаряды и заряды от 15‑см пушки K.16 не подходили к 15‑см пушкам K.18, K.39 и другим.

К 1 сентября 1939 г. вермахт располагал 28 пушками K.16 и 26,1 тысячи выстрелов к ним. В ходе войны пушки K.16 не изготавливались. Однако в 1940 г. было возобновлено производство боеприпасов к ним. В 1940 г. выпустили 16,4 тысячи выстрелов, в 1941 г. — 9,5 тысячи и в 1942 г. — 4,6 тысячи выстрелов, на том их изготовление было закончено.

Данные 15‑см пушки K.16

Данные ствола

Калибр, мм 149,3

Длина ствола, мм/клб 6410/42,7

Длина трубы, мм 6020

Длина нарезной части, мм 4758

Длина зарядной каморы, мм 1262

Объем зарядной каморы, л 21,9

Расстояние от дна досланного снаряда

до передней плоскости затвора, мм 1160

Крутизна нарезки (постоянная), клб 25

Число нарезов 48

Глубина нареза, мм 1,85

Ширина нареза, мм 5,35

Ширина поля, мм 4,4

Вес ствола с затвором, кг 4350

Данные лафета

Угол ВН, град. — 3°; +43°

Угол ГН, град. 8°

Длина отката, мм 1800—2100

Высота линии огня, мм 1750 (по др. данным 1900)

Ширина хода, мм 1800

Горизонтальное расстояние от линии опоры сошника

до линии опоры колес, мм 5750

Вес системы, кг:

в походном положении 14620

в боевом положении 0870

Скорострельность, выстр./мин 2

Боекомплект и баллистика 15‑см пушки K.16

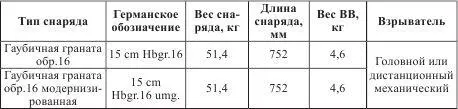

Таблица 33

Снаряды:

Заряжание раздельно-гильзовое. Гильза латунная или стальная. Длина гильзы 725,5 мм, диаметр фланца 176,2 мм. Зарядов 3 (из нитроглицеринового трубчатого пороха).

Таблица 34

Таблица стрельбы снарядов одинакового калибра
