Клод Блэр: Рыцарские доспехи Европы

206. Нагрудный панцирь из комплекта доспехов Генриха Хербер-та, второго графа Пемброка. Гринвич, около 1580 г. Музей Глазго (коллекция Скотта). См. также 207.

207. Усиливающая нагрудная пластина (плакарт), принадлежавшая кирасе 206.

208. Кираса-жилет. Северная Италия, конец XVI в. Оружейная палата Тауэра, Лондон (III. 104).

Нижний ряд

209. Кираса из комплекта доспехов для боевых действий, а также турнира через барьер. Гринвич, около 1610 г. Оружейная палата Тауэра, Лондон (III. 73). Обратите внимание на скобу в центре для прикрепления грандгарда. См. также 17, 119—120, 225.

210. Кираса из комплекта доспехов для шарфреннена (ренцойг). Южная Германия, (Инсбрук?), около 1490 г. Оружейная палата Тауэра, Лондон (II. 167). Обратите внимание на кожаную подкладку и шнуровку сбоку, кью для поддержки задней части копья и винт с конической головкой для прикрепления реннтарше, аналогичного тому, что показан на рис. 221. См. также 63, 224.

211 и 212 (внизу). Кираса для кавалериста. На нагрудной пластине стоит марка «А под шлемом», которой Компания лондонских оружейников метила свои изделия с 1649 по 1660 г. Оружейная палата Тауэра, Лондон (III. 1191; III. 144). NB. Обе половинки, хотя и были изготовлены в одно и то же время, могли принадлежать разным кирасам.

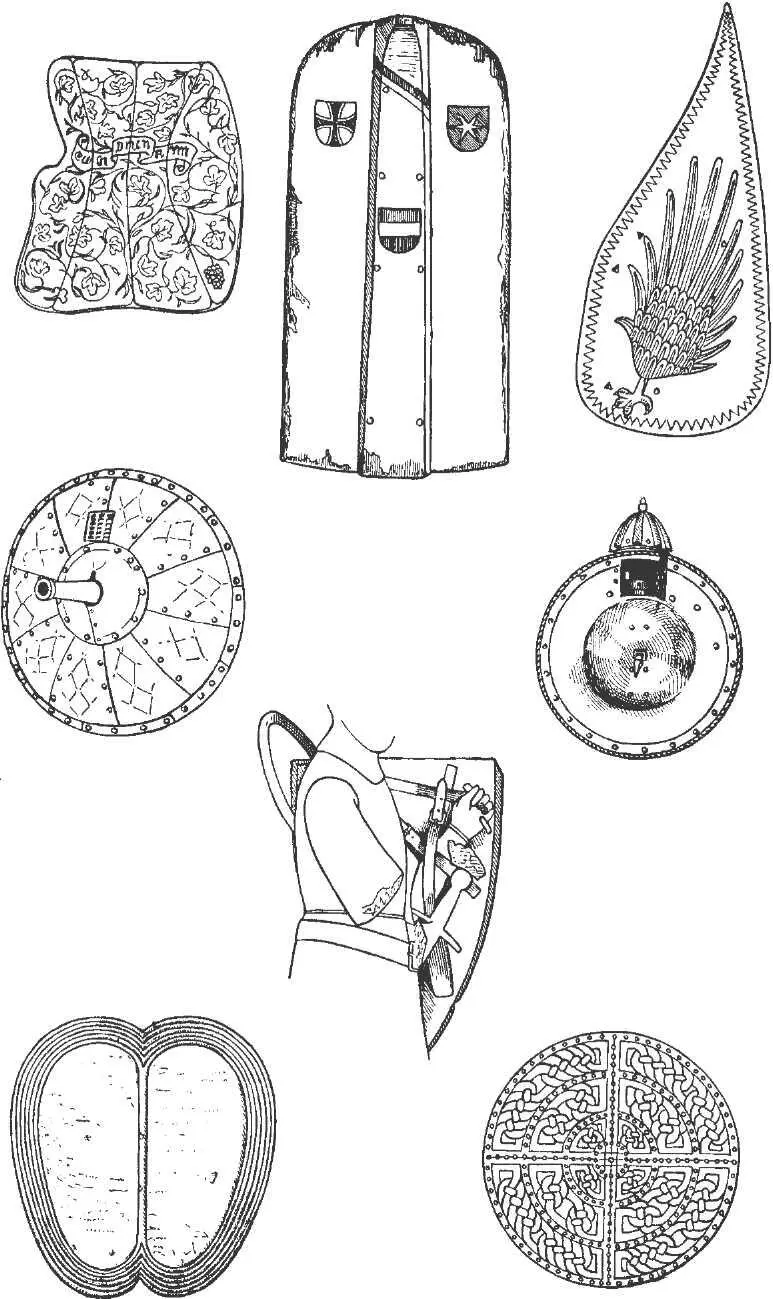

Рис. 213-220. Щиты

Верхний ряд

213. Щит, вероятно, для поединка, Германия, около 1450 г. Венский музей оружия (324).

214. Павуа лучника, из группы аналогичных щитов, хранящихся в арсенале Клаузена в Тироле. Нижний герб — это марка Австрийского Бинденшилъда, другие пока еще не идентифицированы. Южная Германия, XV в. Вартбург, Эйзенах (258).

215. «Венгерский» щит эрцгерцога Фердинанда Тирольского. Германия (?), около 1550 г. Венский музей оружия (В. 185).

Второй ряд

216. Тарджет, с пистолем (пистолетом), имеющим фитильный замок (так называемый «пистольный щит»), вероятно, сделанный в Англии для телохранителей Генриха VIII Джованбатистой из Равенны, около 1544—1447 гг. Оружейная палата Тауэра, Лондон (V. 43).

217. Баклер с фонарем. Германия, конец XVI в. Коллекция Е. К. В. герцога Брауншвейгского. Отверстие перед лампой закрывалось дверцей, которая здесь показана открытой.

Третий ряд

218. Фрагмент изображения сэра Роберта де Шурланда, на котором видны приспособления для рук и крючок (на латах), на который вешался щит. Около 1325 г. Церковъ в Минстере, остров Шеппи, Кент (по Стотхарду).

Четвертый ряд

219. Адагра. Испания, XVI в. Оружейная палата Тауэра, Лондон (V. 3).

220. Тарджет. Шотландия, Хайленд, около 1700 г. Ирландский на-ционалъный музей, Дублин.

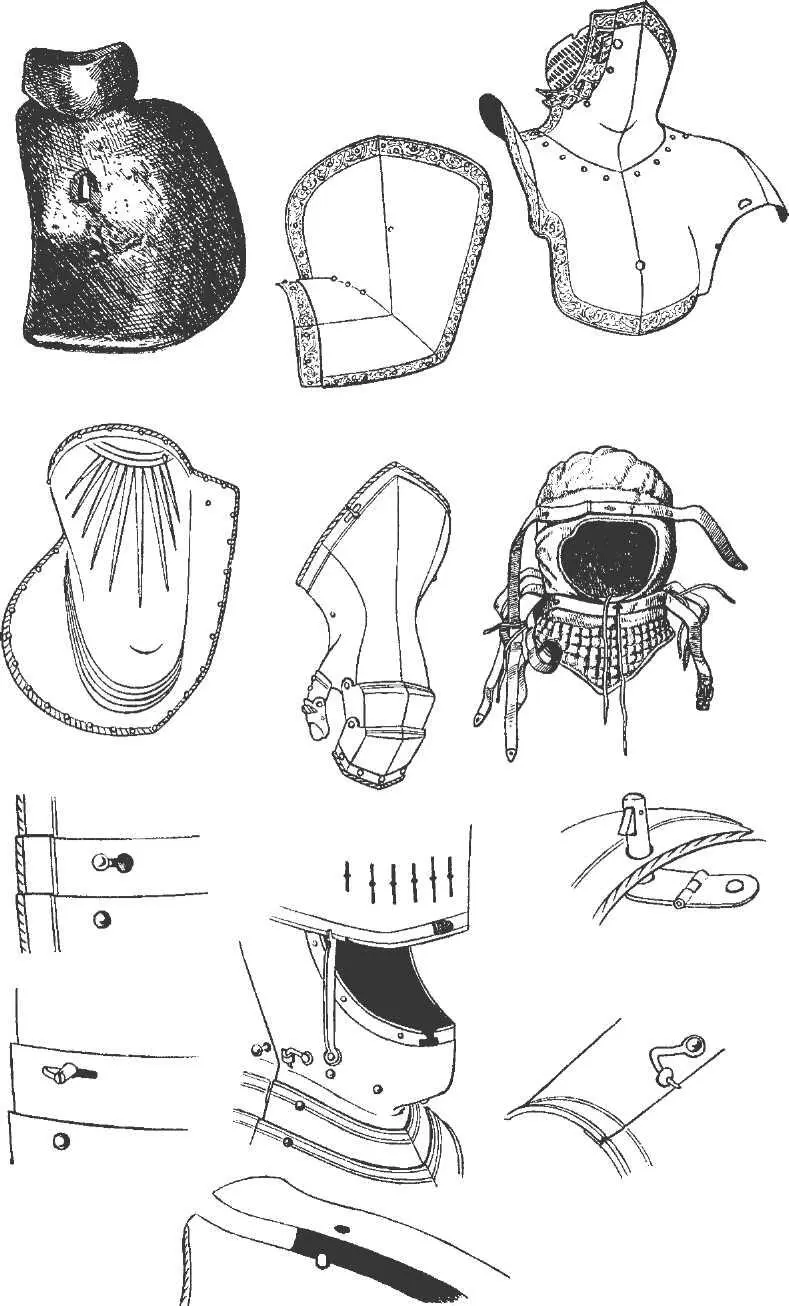

Рис. 221-226. Дополнительные детали лат для турниров Рис. 227-232. Застежки

Верхний ряд

221. Реннтарше, принадлежавший доспехам, изображенным на рис. 57. Инсбрук, около 1490 г. Венский музей оружия (В. 178).

222. Усиливающая пластина (пасгард) для левого локтя из комплекта доспехов Генриха VIII. Гринвич, около 1530 г. Оружейная палата Тауэра, Лондон (II. 8 D). См. также 223.

223. Усиливающая пластина (грандгард) для верхней части доспехов Генриха VIII. Гринвич, около 1530 г. Оружейная палата Тауэра, Лондон (II. 8 А). См. также 222.

Второй ряд

224. Усиливающий набедренник (так называемый «карман для поединка через барьер», по-немецки — Dilge) из комплекта доспехов для шарфреннена, изображенных на рис. 210, Южная Германия (Инсбрук?), около 1490 г. Оружейная палата Тауэра, Лондон (II. 167). Такие «карманы» свешивались по обе стороны от седла. См. также

63.

225. Латная рукавица для левой руки (манифер, или так называемая «рукавица для поводьев»). Гринвич, около 1610 г. Оружейная палата Тауэра, Лондон (II. 73). См. также 119—120, 209.

226. Подкладка для штехшлема. Германия, около 1500 г. Венский музей оружия. Ср. 56, 89.

ЗАСТЕЖКИ

Третий ряд

227 (вверху). Запонка и отверстия в форме замочной скважины.

228 (внизу). Поворотная шпилька.

229. Подпорка для забрала и пружинные защелки для удержания различных частей шлема в закрытом положении. Оружейная палата Тауэра, Лондон (IV. 505).

230 (вверху). Стержень-запонка с пружинным фиксатором для прикрепления наплечника.

231 (внизу). Запонка с отверстием и крючок на заклепке.

Нижний ряд

232. Защелка со шпилькой. Шпилька держится в отверстии с помощью пружины на нижней пластине.
