Вилли Лей - Ракеты и полеты в космос

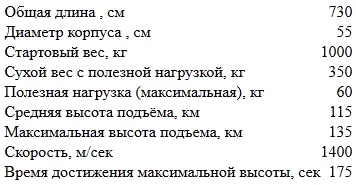

Примечание. В 1953 и 1954 годах в Северной Африке было запущено 15 ракет «Вероника». Максимальная высота была достигнута при пуске 21 февраля 1954 года.

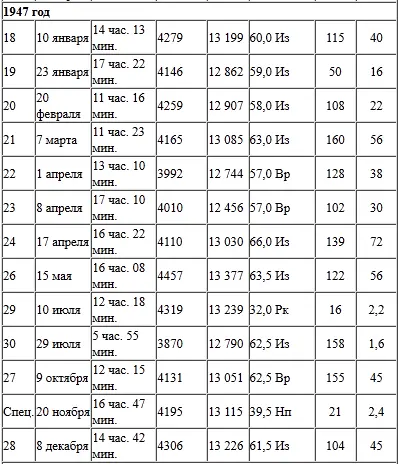

Примечание:

Из- окончание работы вследствие израсходования топлива;

Рк-отсечка двигателя по радиокоманде;

Вр- отсечка двигателя с помощью реле времени;

Ин- отсечка с помощью интегратора;

Вз- взрыв;

Нп- неисправность.

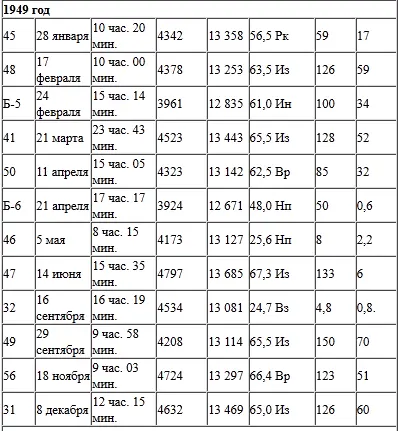

Номера ракет, перед которыми стоит буква «Б» (Б-1, Б-2 и т. д.), обозначают запуски по программе «Бампер». За исключением ракет Б-7 и Б-8, все ракеты запускались во Флориде.

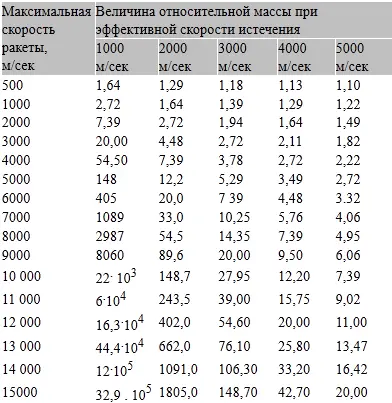

Примечание. Значения относительных масс определены по формуле (см ранее).

Идеальная относительная масса трехступенчатой ракеты может быть определена из выражения

где

М 0/ М 1- идеальная относительная масса трехступенчатой ракеты;

M' 0/ M' 1 - относительная масса ракеты первой ступени;

M" 0/ M" 1- относительная масса ракеты второй ступени;

M"' 0/ M''' 1- относительная масса ракеты третьей ступени.

Скорость третьей ступени трехступенчатой ракеты определяется как сумма скоростей, сообщенных двигателем каждой ступени:

где V 3- скорость третьей ступени трехступенчатой ракеты;

V', V'', V''' - скорости, сообщенные ракете двигателями каждой ступени соответственно.

Пример.Допустим, что относительные массы каждой ракеты, составляющей трехступенчатую ракету, равны и составляют 4,0. Также примем, что конечная масса М 1каждой ступени равна начальной массе М 0следующей ступени. Конечная масса третьей ступени М''' 1= 1 т. Массы ракет, составляющих трехступенчатую ракету, представлены ниже:

Идеальная относительная масса рассматриваемой трехступенчатой ракеты будет равна:

Следовательно, если идеальная относительная масса этой трехступенчатой ракеты равна 64,0, стартовый вес ракеты составляет 224 +28+4, то есть 256 т, а каждая ступень развивает скорость 1,4 с, то скорость третьей ступени будет равна 1,4 + 1,4 + 1,4, то есть 4,2 с. Принимав одинаковую для всех ступеней скорость истечения с = 2100 м/сек, получим окончательную скорость-8820 м/сек, что даже превышает скорость, необходимуи для достижения ракетой космической станции.
