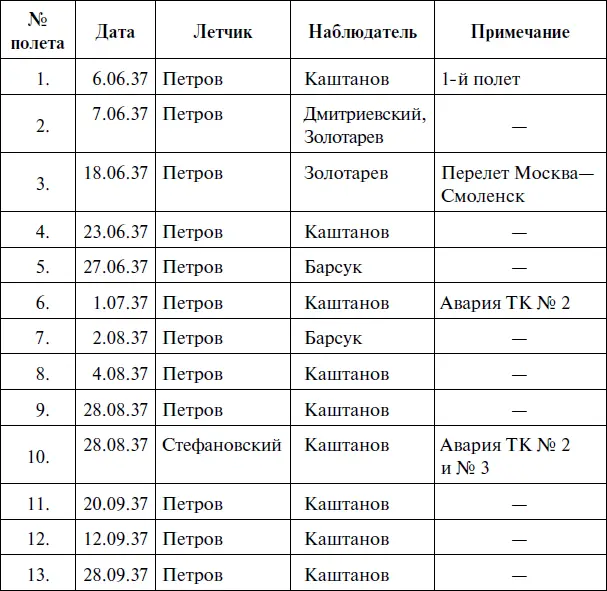

Новый двигатель АМ-34 РНБ – ТК на самолет БОК-1 установили весной 1937 г. После отработки систем и проведения проб двигателя на земле летом 1937 г. испытательные полеты продолжились. За период с 6 июня по 1 октября 1937 г. новый двигатель наработал 5 часов 40 минут на земле и 24 часа 1 минуту в воздухе. Ниже приведена таблица произведенных полетов:

До апреля 1937 г., когда установили двигатель АМ-34РН ТК, самолет выполнил 42 полета.

27 августа 1938 г. Стефановский с наблюдателем Рено достигли высоты 14 100 м. Затем последовала авария турбокомпрессора. Ремонт продолжался до февраля 1939 г. В апреле 1939 г. на БОК-1 установили двигатель АМ-34ФРНВ с ТК-1, с которым самолет выполнил ряд полетов на высоту до 14 км.

Крыло БОК-1, снабженное центропланом и отъемными консолями, трехлонжеронное, в отличие от АНТ-25, в месте стыка с фюзеляжем не имеет мощных зализов. Отъемные части крыла (ОЧК) имеют 16 нервюр, верхние пояса которых выступают в набегающий поток. Пояса первых двух лонжеронов ОЧК до середины размаха выполнены из термически обработанных хромомолибденовых труб, далее – до законцовок крыла – из дюралевых труб. Третий лонжерон, как наименее нагруженный, полностью выполнен из дюралевых труб. Обшивка крыла гофрированная – так же как и на АНТ-25. В ходе испытаний гофр сверху обклеили тонким перкалем, отполировали и покрасили.

Фюзеляж конструктивно разбит на три части: носовую, центральную (собранную заодно с центропланом) и хвостовую. Передняя часть фюзеляжа легко съемная для установки различных двигателей. Центральная часть фюзеляжа сконструирована таким образом, чтобы в нее сверху можно было вставить гермокабину.

Рассчитанная на двух членов экипажа герметическая кабина является отдельным элементом, не включенным в конструкцию самолета. Имеет овальное сечение, состоит из 11 шпангоутов, обшита 2–мм дюралем. Для получения достаточной герметичности использовался двойной заклепочный шов, с предварительно наносимыми цинковыми белилами. Гермокабина рассчитывалась с 6–кратным запасом прочности, на практике в ней поддерживалось избыточное давление 0,8 атмосфер. Вход в кабину осуществлялся следующим образом: сначала экипаж через верхний люк в фюзеляже проникал в самолет (можно сказать, в предварительный тамбур), затем через гермолюк в задней стенке кабины занимал свои рабочие места и задраивался.

Верхняя часть гермокабины снаружи (но под обшивкой фюзеляжа) утеплена слоем войлока. Это покрытие помимо прочего заметно снижало шум в кабине – можно было переговариваться без напряжения голосовых связок.

В нижней части гермокабина обогревается воздухом, выходящим из радиатора охлаждения двигателя. Для регулирования обогревом имелась специальная створка, управляемая из кабины.

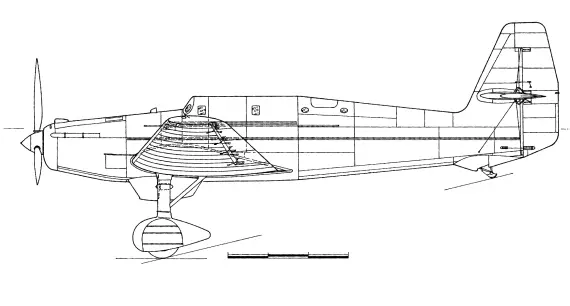

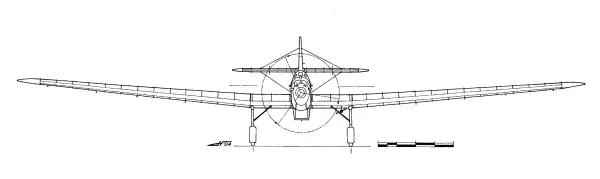

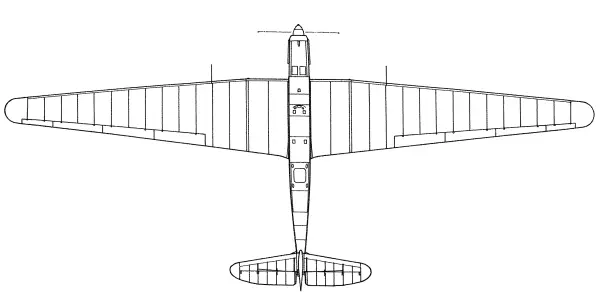

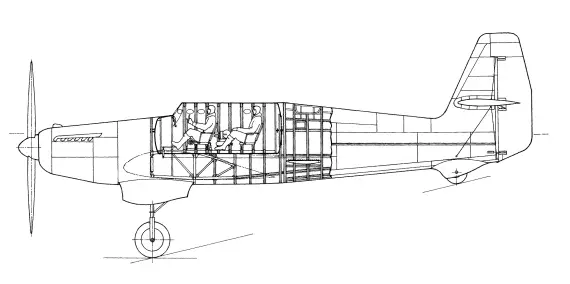

Схемы самолета БОК-1

Гермокабина снабжена семью окнами – иллюминаторами: 5 окон у пилота и 2 – у наблюдателя. В иллюминаторах использовалось специальное закаленное стекло толщиной 15–16 мм. Для устранения запотевания внутри имеются вторые стекла толщиной 3–4 мм, которые постоянно обогреваются теплым воздухом. Пространство между стеклами осушалось влагопоглотителями (хлористый кальций с селикагелем). Снабжение экипажа воздухом осуществлялось путем регенерации. Кислород подавался из расчета 120 л/час на двух человек. Выделяемые углекислота и влага поглощались – кабинный воздух прогонялся при помощи центробежного вентилятора через химические поглотители.

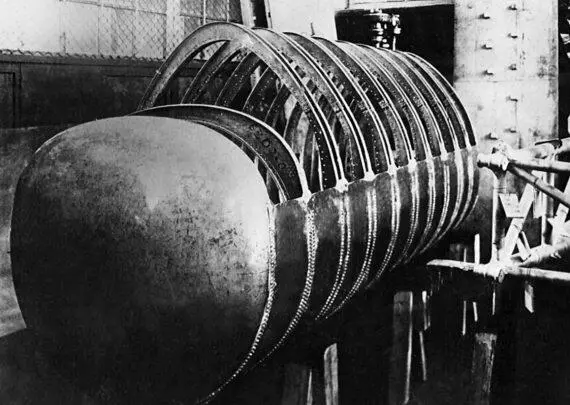

Общий вид каркаса герметической кабины БОК-1 до установки обшивки

Шасси БОК-1 неубираемое, с масляно – пневматической амортизацией, основные стойки снабжены поддерживающими подкосами. Колеса размером 900×200 мм прикрыты каплевидными обтекателями.

Двигатель АМ-34РН мощностью 800 л. с. до 4000 м. Радиатор охлаждающей жидкости размещен под фюзеляжем, снабжен регулируемыми створками. Маслорадиатор установлен перед водяным радиатором, поначалу стоял пластинчатый, позднее – сотовый. Для первых полетов использовался деревянный, четырехлопастный воздушный винт диаметром 4,0 м. Затем его заменили двухлопастным деревянным винтом диаметром 4,35 м, а еще позднее применили металлический винт диаметром 4,1 м.
