Вячеслав Филин - Воспоминания о Лунном корабле

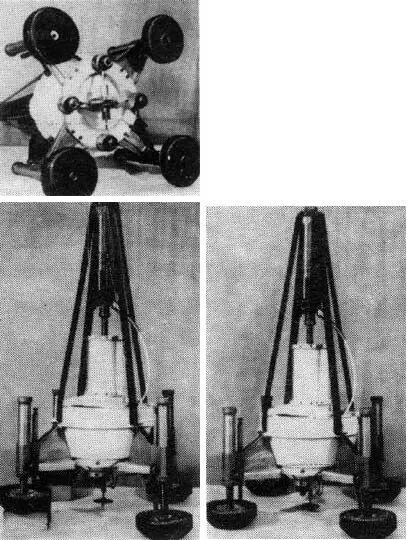

Рис. 25. Модели активного ЛПУ

Схема получила у нас название активной (рис. 25). Более привычная схема с базой между опорами, в полтора раза превосходящей базу активной схемы, как-то успокаивала глаз. Ни одни, ни другие сторонники той или иной схемы не могли доказать их неоспоримые преимущества. В пассивной схеме ни о какой вертикализации думать не приходилось, а сама схема даже усугубляла положение, а в активной схеме серьезной проблемой было создание оконечных амортизационных устройств, которые должны были гасить и вертикальную, и горизонтальную составляющие. Решили испытать все на моделях. Заказали модели активной и пассивной схемы. Какой выбрать масштаб? Поскольку на Луне сила тяжести примерно в шесть раз меньше земной, такой и приняли масштаб. Стремились выдержать все детали штатного исполнения.

Создание моделей — это целая наука, ведь результаты испытаний нужно потом перенести на натуру. Это хорошо знают аэродинамики, которым не под силу продуть целый самолет. Так и мы мучились над созданием моделей. Вопросов было много. Например, где найти пороховые двигатели малой тяги. Решили сделать так: поскольку равнодействующая всех четырех двигателей прижатия проходила через центральную ось в активной схеме, на эту модель поставили один центральный пороховой двигатель. Позже аналогично поступили и в пассивной схеме.

Рис. 27. Боковой подкос стойки посадочного устройства ЛК (видны сотовые энергогасители и на стойке парирующий двигатель)

Или другой пример. Как гасить энергию в подкосах и стойках (пока на моделях) в пассивной схеме? Придумали специальные фрикционные гасители: зажатые вкладыши терлись о шток и гасили кинетическую энергию. Особо стоял вопрос о гашении энергии в активной схеме. Тут впервые Б.И.Сотников предложил использовать в активной схеме сотовые «башмаки», а в пассивной — сотовые вкладыши в опорах (рис. 27). Мы еще вернемся к ним, когда будем рассказывать об энергопоглотителях в выбранных схемах. Но как эти энергопоглотители применить в «башмаках» активной схемы? По расчетам необходима была очень тонкая фольга. Промышленность такую не выпускала. Предложили производственникам сделать отверстия. Они ответили, что не могут, так как на сверло наматывается фольга. Мы решили обжать исходный материал накладками и просверлить, а потом сформировать «башмак».

Много хлопот было с блоком тормоза и элементами, обеспечивающими его надежную работу. Постепенно определились облики моделей. Модель моделью, но нужно было создавать установку для испытаний с имитацией различных начальных условий движений моделей: скорости боковой и вертикальной, угол встречи с поверхностью (посадка по склону и посадка на склон), положения оси объекта на определенной высоте и лунного грунта. Для создания кинематических условий сделали специальную качалку. Качалка обеспечивала плоско-параллельное движение модели в момент отцепки, что по нашим исследованиям было очень близко к штатной схеме посадки.

Особый вопрос стоял о грунте, на который производился сброс. Вспомним, как спрогнозировал твердость грунта С.П.Королев. Лунный грунт — это что-то, похожее на пемзу. Грунт для укладки в поворотный поддон подбирали особенно тщательно. В горах Армении нашли туф, очень похожий по виду на пемзу, но гораздо мягче. После долгого анализа различных образцов остановились именно на армянском туфе. Туф прислали. Не обошлось без курьезов. В одном из ящиков обнаружили увесистую металлическую чушку. Во вложенной записке прочитали, что положена она для увеличения массы посылки. Зачем? Так и не отгадали, вот уж действительно армянские шутки. Туф получили в виде отдельных небольших плит размерами примерно 300х400 мм. Оставалось теперь сымитировать на поддоне лунный кратер, и установка была готова.

Не одну сотню сбросов сделали на моделях. Хорошо показала себя активная схема, но и пассивная ей не уступала по устойчивости. Тогда и решили использовать двигатели прижатия активной схемы в пассивной схеме, другими словами, делать пассивную схему в активном исполнении. Предложил это соединение И. С. Прудников, начальник нашего отдела. Сделали по такой схеме еще сотню сбросов и перешли к испытаниям полноразмерного макета. Разработки по активной схеме не прошли даром. Идея со взаимной дифференциальной связью выдвижных элементов была позднее использована и в стыковочных устройствах АПАС в программе «Союз-Аполлон».
